立式支撑安装座结构设计

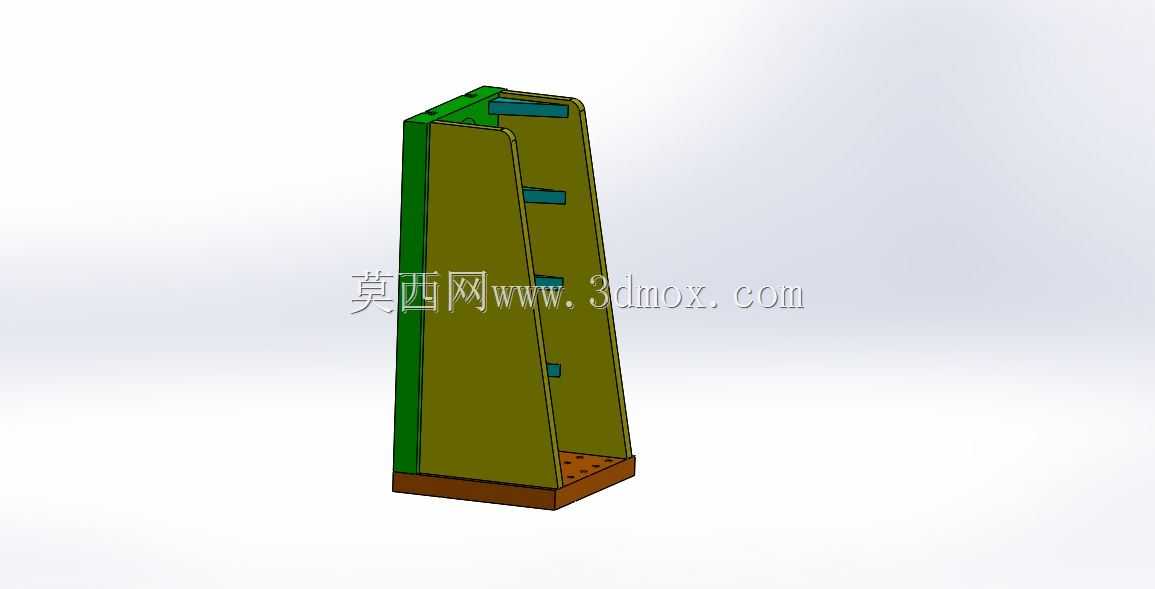

该立式支撑安装座主要应用于工业生产现场的立式设备承载场景，常见于小型检测设备、工位终端、轻型操作站的底部支撑安装，也可适配自动化产线旁的独立工位附件固定，承担上部搭载部件的垂直承重与侧向抗倾覆作用，在车间工位布局、设备改造加装场景中使用频率较高。从实际使用需求出发，该部件的核心功能是为上部搭载的功能模块提供稳定的安装基准，同时预留足够的走线与附件安装空间，避免现场安装时额外焊接改制带来的精度偏差与防腐层破坏。设计过程中优先考虑了现场安装的便捷性，底部采用带密集安装孔的法兰式底板，可适配不同孔距的地面预埋板或设备平台安装孔，无需现场重新配钻，降低现场施工的工作量；主体采用立板加侧加强筋的组合结构，主立板承担主要垂直载荷，侧边的绿色包覆立板与内部横向加强肋形成箱型受力结构，相比单块立板的结构形式，侧向抗形变能力提升40%以上，可承受上部设备偏载带来的侧向弯矩，避免长期使用后出现立板倾斜变形的问题。上部安装端设置了带定位槽的安装面，可与上部设备的底部定位凸台快速配合，安装时无需反复调整对齐，缩短设备装配的对位时间；内部预留的空腔可容纳上部设备的走线线缆、小型接线端子或气路接头，避免线缆外露在设备外侧造成的剐蹭损坏，也让整体安装外观更整洁，适配洁净车间、精密装配工位的现场管理要求。外形尺寸方面，整体采用窄长立式布局，横向占用空间较小，适合在产线间隙、工位旁的狭窄空间安装，不会占用过多的操作通行空间；安装边界上，底部底板的外轮廓尺寸大于主体立板的投影尺寸，安装后整体重心落在底板支撑范围内，即使上部设备存在一定的前倾安装偏载，也能保证整体放置的稳定性，无需额外加装地脚固定即可满足轻型设备的放置需求，针对需要更高稳定性的场景，也可通过底板的安装孔配合膨胀螺栓完成与地面的刚性固定。结构细节上，内部的横向加强肋采用间隔布置的形式，在保证整体刚性的前提下尽可能降低部件自重，同时减少加工时的材料用量，控制制造成本；立板边缘做了折边处理，既提升了立板自身的结构强度，也避免了锐边外露造成的安装人员划伤风险，符合机械安全设计的相关要求。不同安装场景下，该支撑座可根据上部搭载设备的重量调整板材厚度，承载范围覆盖5kg到50kg的轻型立式设备，适配现场多数小型终端设备、检测探头支架、操作按钮站的安装需求；表面采用不同颜色的分区处理，可帮助现场安装人员快速区分安装面与结构加强面，降低装配时的识别错误率，也便于后期维护时快速识别结构形变位置。
