工业用框架式木材切割加工设备结构

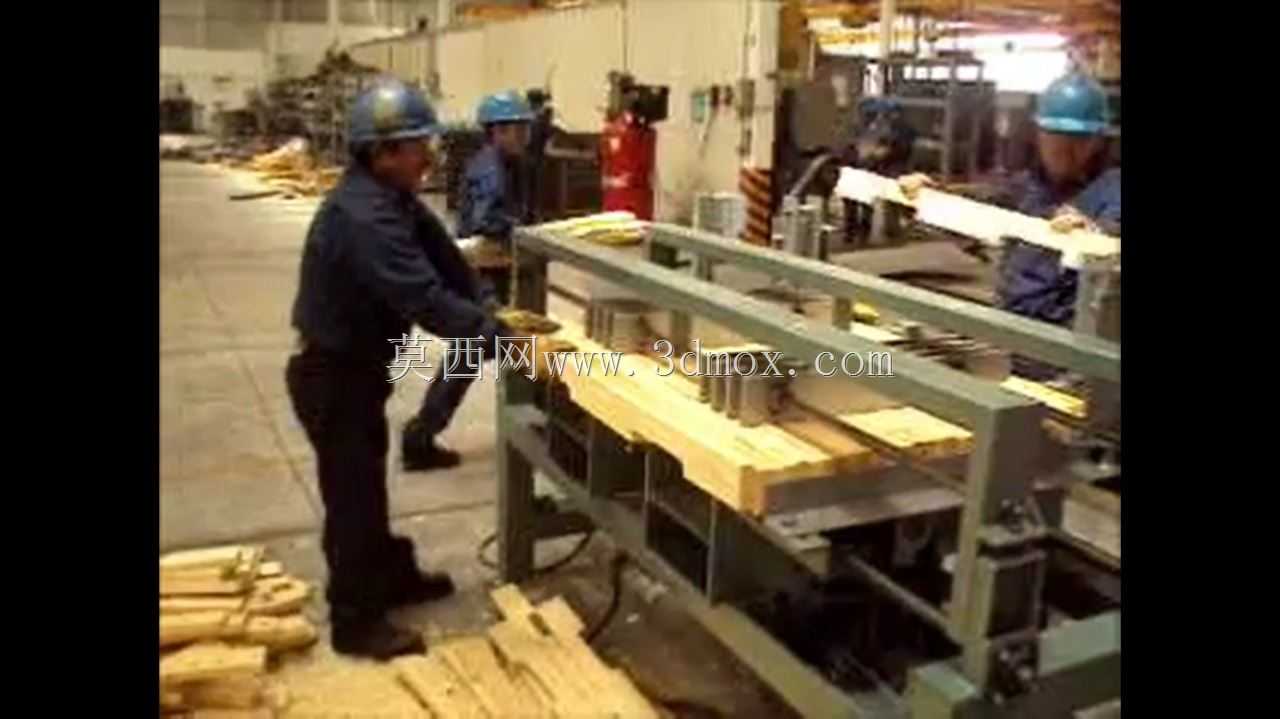

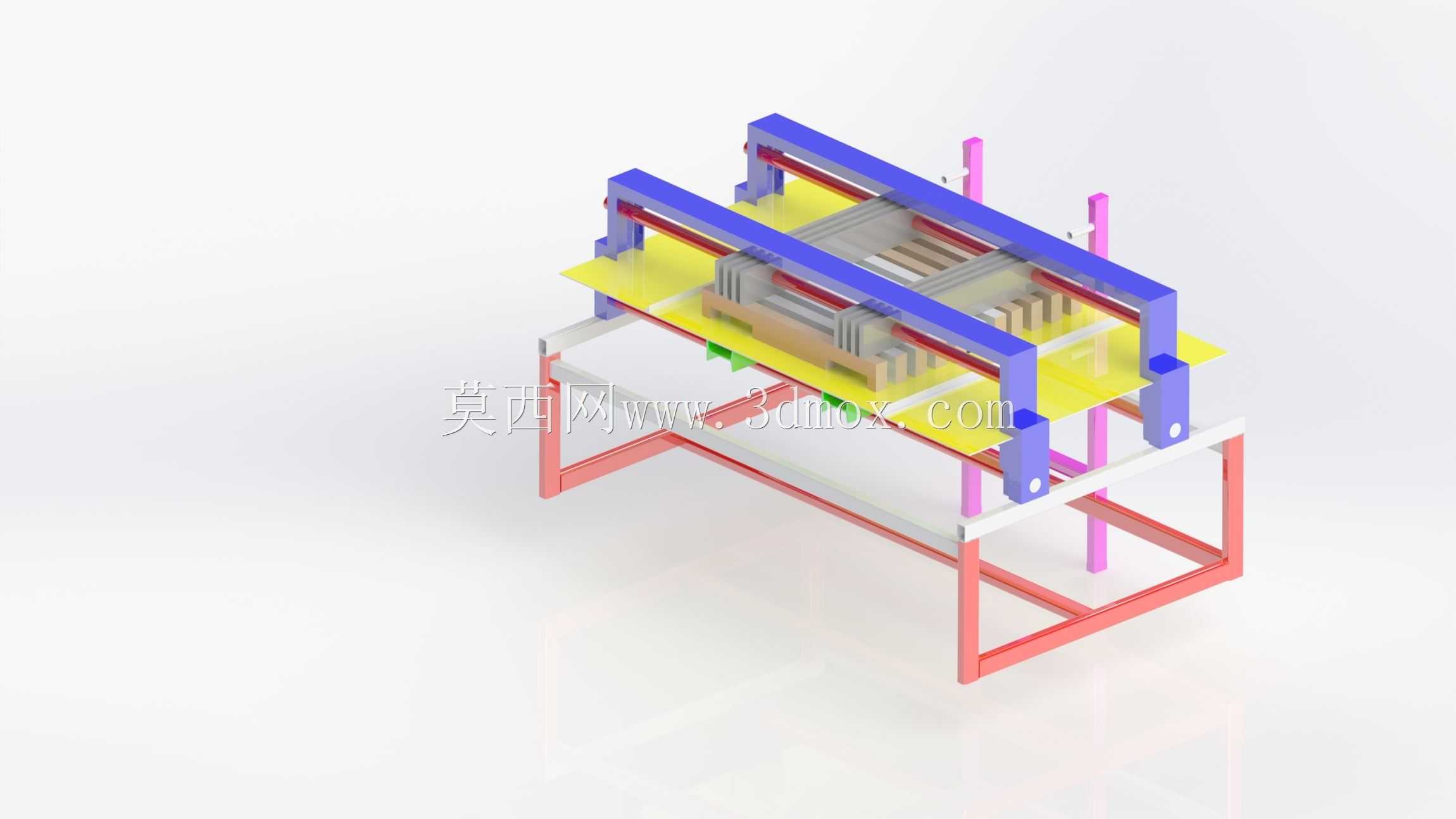

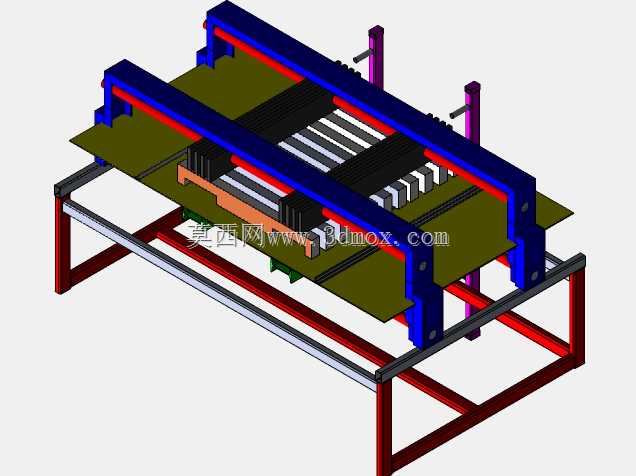

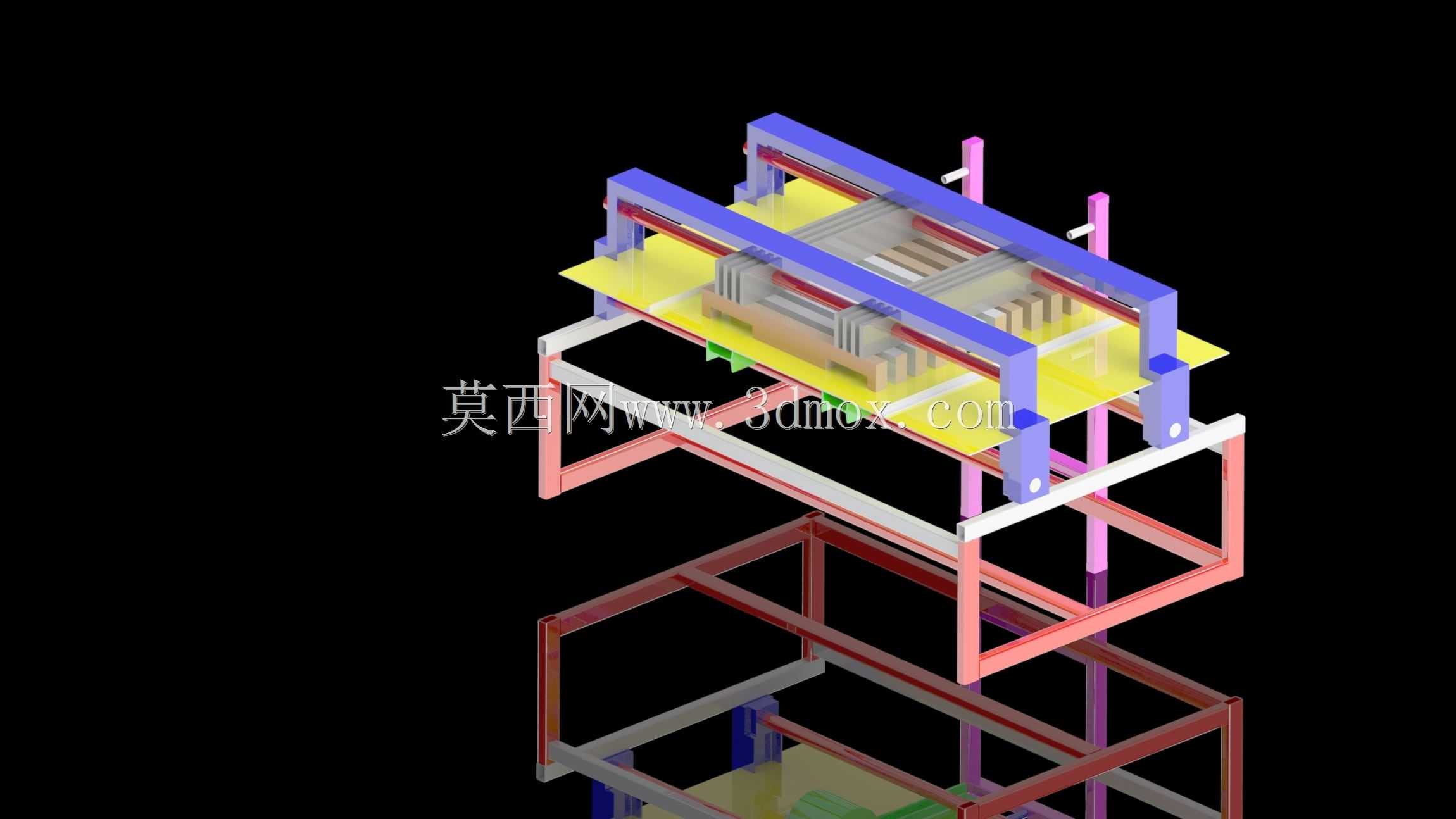

在家具制造、木构件预制、建材加工的生产场景里，这类框架式木材切割设备是批量处理定尺木料的核心工位装备，主要承担原木开料、板材定长裁切、规格木方分切的加工工序，适配实木、人造板材、复合木方等多种木质原料的加工作业，能替代传统手持切割工具完成高精度、高一致性的批量裁切任务，在定制家具厂、木结构预制车间、建筑木方加工点都有广泛的部署空间。从结构设计逻辑来看，该设备采用双层框架式承载结构，底部红漆涂装的方管焊接机架作为整体承载基座，机架的支腿间距、横梁跨度经过载荷校核，能承受切割作业时的进给冲击力与木料堆放的静载荷，机架底部预留了地脚螺栓安装孔位，可直接固定在硬化车间地面上，安装时需保证机架上平面的水平度误差控制在每米0.1mm以内，避免切割进给时出现卡顿或切面倾斜问题。上层的蓝色双梁导轨结构是切割执行机构的承载导向部件，两根平行导轨的平行度公差经过严格调校，确保切割头沿导轨进给时不会出现偏摆，导轨两端设置了硬限位挡块，防止切割头超程脱轨，导轨侧面安装的拖链可容纳切割动力线、除尘管路，避免管线在进给过程中被拉扯磨损。中间的黄色工作台面是木料承载定位面，台面上预留了多组定位挡块安装槽，可根据待切割木料的宽度、长度快速调整定位基准，适配不同规格木料的装夹需求，工作台下方设置的废料落料口可直接对接车间除尘系统，将切割产生的木屑、边角料即时抽走，保持作业面整洁，减少木屑堆积带来的安全隐患。两侧的粉色立柱是升降导向部件，可带动上层切割横梁完成高度方向的调整，以此适配不同厚度木料的切割需求，升降行程覆盖常规10mm到180mm厚度的木料加工范围，调整时通过两侧的同步传动结构保证横梁两端升降高度一致，避免切割平面出现倾斜。切割执行机构集成在双梁导轨的滑座上，滑座通过滚轮与导轨配合，进给阻力小、运行平稳，滑座上预留了切割锯片的安装位与动力输出接口，可根据加工需求适配圆锯片、多片锯组等不同切割刀具，完成单根木料定尺切断、多根木料同步分切等不同加工任务。设备的整体外形尺寸适配常规车间的工位布局，宽度方向控制在1.8米以内，长度方向根据加工行程可覆盖2.4米标准板材的裁切需求，设备侧面预留了操作按钮盒的安装位，可将启动、停止、急停、升降调整按钮布置在操作人员便于触碰的位置，符合人机工程学设计要求。在建模过程中，所有结构件的连接关系都按照实际装配逻辑搭建，方管机架的焊接节点、导轨与机架的螺栓连接位、升降立柱的导向配合面都做了细节还原，可直接作为同类设备结构设计的参考原型，也可用于设备改造前的结构干涉校验、运动仿真分析，帮助设计人员快速验证结构方案的可行性，减少实物试制阶段的改造成本。
