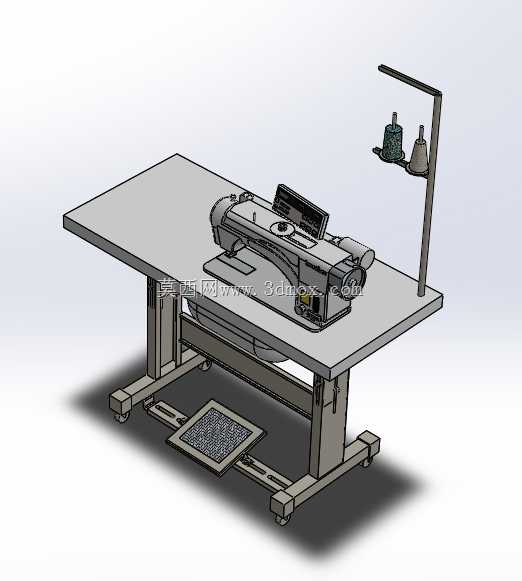

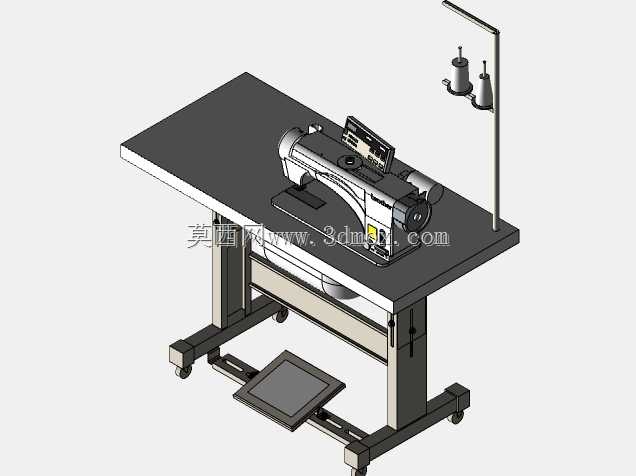

工业平缝缝纫机组装工作台结构设计

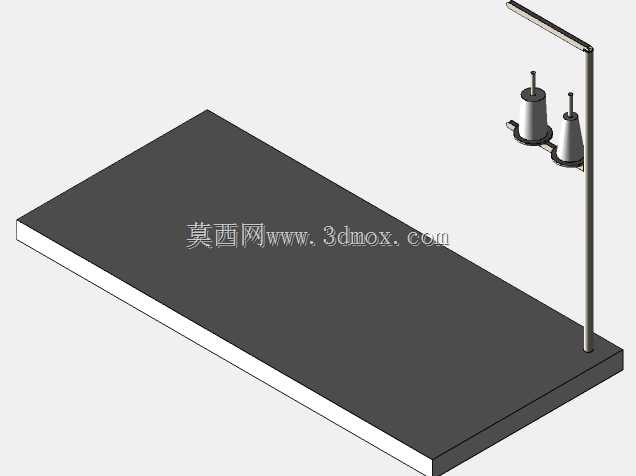

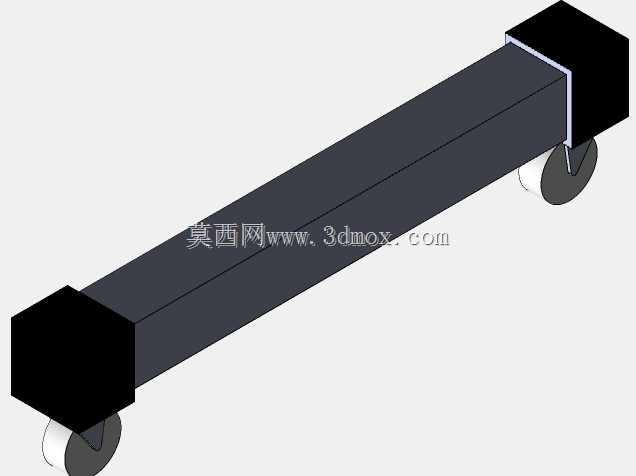

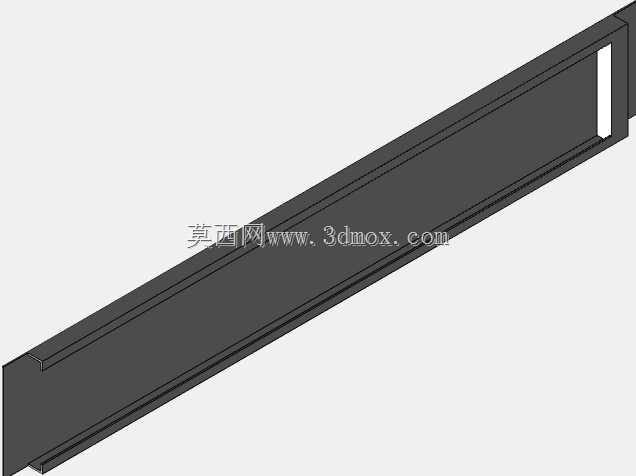

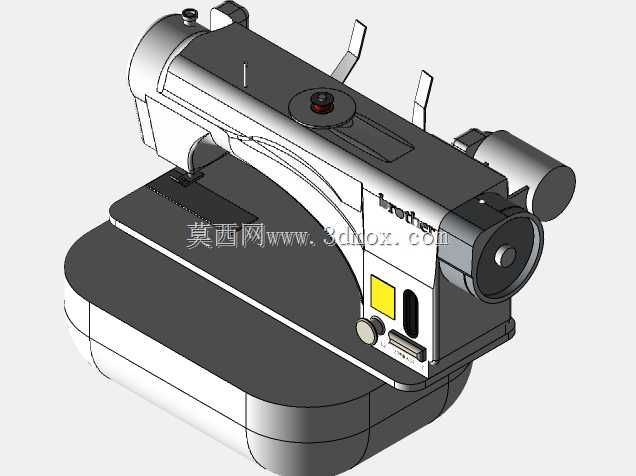

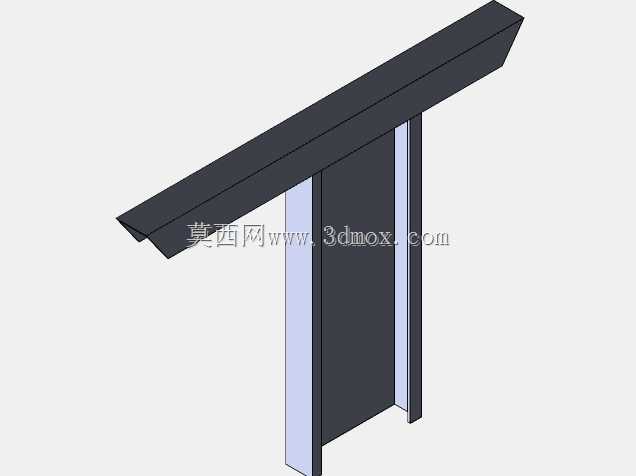

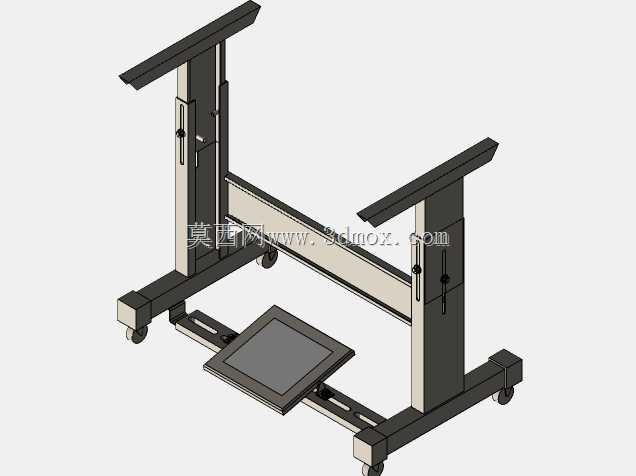

这套带工作台的工业平缝设备，主要面向服装加工、家纺生产、皮具缝制等批量缝制作业场景，是制衣车间、箱包加工厂、布艺制品生产线上的核心作业单元，区别于家用小型缝纫机，其结构设计完全围绕长时间连续高强度工业作业的需求展开。从实际使用场景来看，这类设备通常排布在生产车间的流水作业工位，单台设备对应一名缝纫操作工，完成裁片的拼接、缝边、压线等各类缝制工序，部分小型加工坊也会用这类设备承接定制缝制作业，适配从薄型丝绸、棉麻面料到中厚型牛仔、皮革面料的缝制需求，通过更换机针、调整送布牙参数与线迹张力即可适配不同材质的加工。设备整体采用分体集成式设计思路，将缝纫主机、作业台面、支撑机架、脚踏控制机构、线架组件整合为一体化作业单元，避免了现场安装时各部件对位调试的繁琐，出厂即可完成核心部件的装配定位，现场仅需调平机架脚轮即可投入使用。作业台面采用高密度复合板材加工，台面边缘做圆弧倒角处理，避免面料拖动时勾丝刮损，台面平面度控制在每米长度0.2mm以内，保证面料推送过程中无卡顿、无偏移，台面预留的缝纫主机安装孔位与主机底座完全匹配，安装后主机上平面与台面齐平，送布牙高度略高于台面0.1-0.3mm，适配不同厚度面料的送料需求。支撑机架采用方管焊接结构，底部配置四个带刹车的万向脚轮，既方便车间内设备移位调整工位布局，刹车锁定后可保证设备作业时无晃动偏移，机架中部设置可调节高度的膝控抬压脚机构，操作工可通过膝盖动作控制压脚抬起，解放双手用于面料对位调整，大幅提升连续作业的操作效率。脚踏控制板采用防滑网格面板设计，通过连杆机构与主机的离合驱动组件连接，操作工通过踩踏力度控制缝纫转速，踏板的转轴位置做了阻尼优化，避免长时间踩踏出现脚部疲劳，踏板下方预留足够的脚部活动空间，适配不同身高操作工的坐姿作业需求。台面右侧上方集成的立式线架，采用圆管弯折成型，设置两个线柱与过线导环，可同时放置两卷缝纫大线卷，适配双针缝制或者底线、面线分开放置的需求，线架高度经过优化，保证缝纫线从线卷引出到主机过线器的过程中阻力均匀，避免出现断线、线迹松紧不均的问题。主机部分采用工业平缝机的成熟结构，内置针杆往复机构、送布机构、勾线机构、张力调节组件，机头侧面设置手轮可手动调整针位，方便穿线、对位等操作，机针下方设置可翻开的扩展台板，小部件缝制时可收起台板获得更好的操作视野，大面料缝制时翻开台板扩大支撑面积。从安装边界尺寸来看，整套设备的台面长度约1200mm，宽度约600mm，作业面高度可在750mm-850mm范围内调整，适配不同身高操作工的坐姿作业高度，设备整体占地投影尺寸约1200mm*650mm，车间排布时工位之间预留600mm的操作通道即可满足作业需求，线架最高点距离地面约1400mm，不会与车间顶部的照明、管线产生干涉。设计过程中充分考虑了日常维护的便利性，主机的油窗、润滑注油点都设置在易观察、易操作的位置，机架下方预留了电机安装与传动皮带调整的空间，日常更换皮带、清理送布牙堆积的布屑时无需拆解大量部件，脚踏连杆的连接位置设置了润滑注油嘴，定期注油即可保证踏板操作顺畅无卡滞。设备的配重经过合理分配，主机重量集中在台面中部位置，机架底部的支撑脚跨度足够，即使在大面料拖动时也不会出现设备倾翻的问题，台面下方预留了放置工具盒、辅料盒的空间，操作工可将剪刀、镊子、备用机针等常用工具放置在台面下方的置物架上，随手即可取用，减少操作过程中的起身取物时间，进一步提升作业效率。
