工业用台式自动缝纫作业设备结构设计

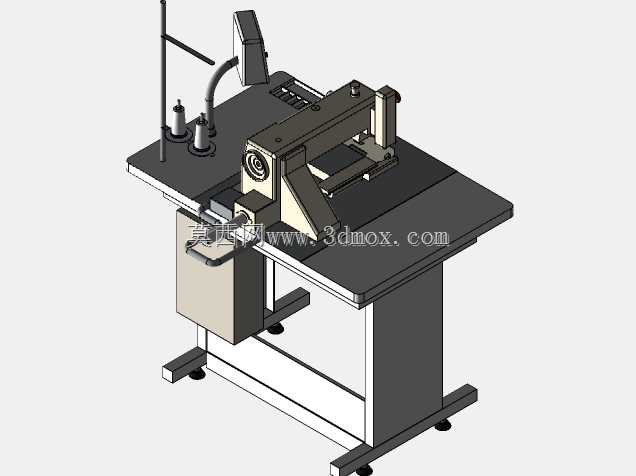

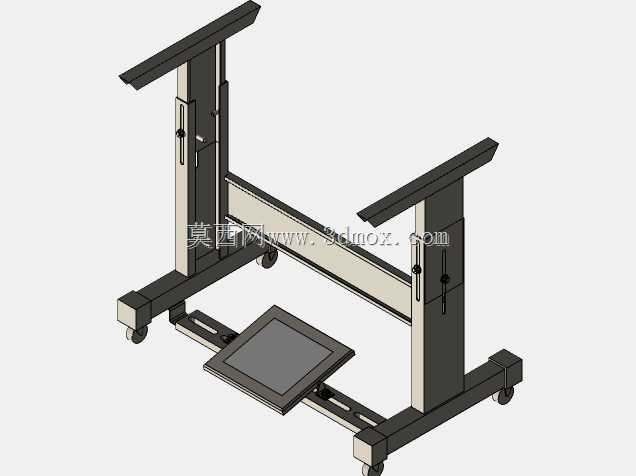

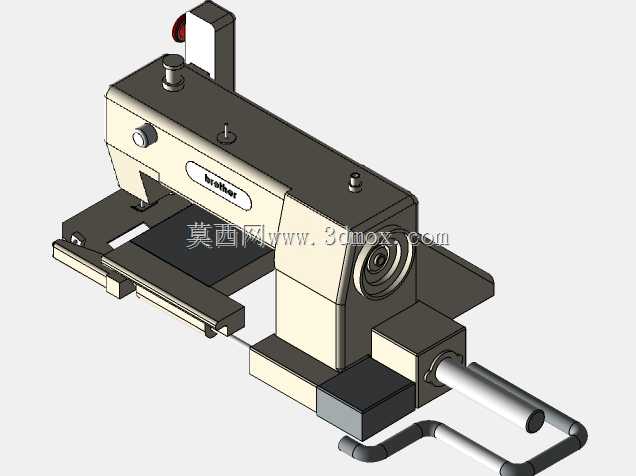

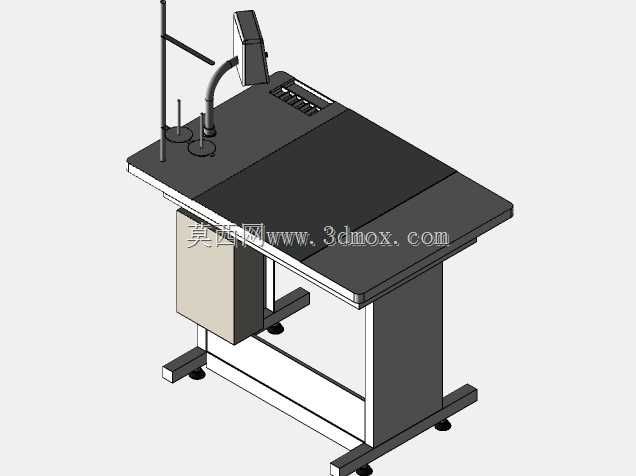

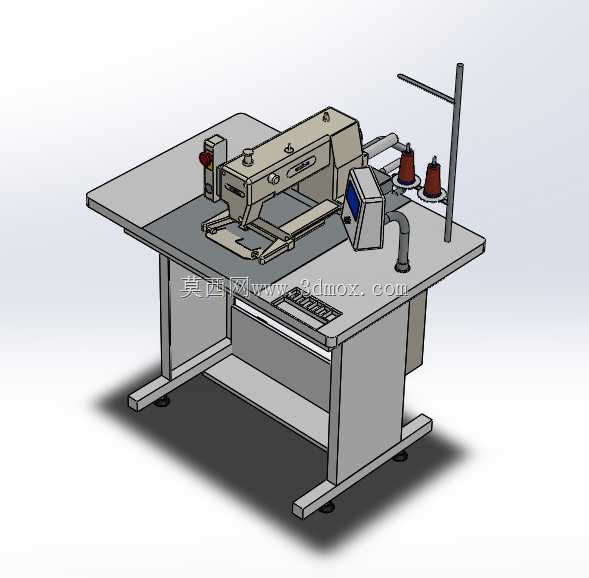

这套台式自动缝纫作业设备，主要面向服装加工、皮具缝制、家纺制品生产等批量缝制作业场景，区别于家用手持或小型台式缝纫机，其结构设计完全匹配工业生产中连续、高精度、低劳动强度的作业需求，在服装加工厂的流水缝制工位、皮具厂的皮料拼接工位、家纺厂的面料缝合工位都能适配安装，替代传统人工送料的普通工业缝纫机，降低操作人员的技能门槛，同时提升缝迹的一致性与作业效率。从结构布局来看，设备采用方管焊接成型的台式机架作为承载基础，机架底部配置可调式支撑脚杯，可根据车间地面的平整度调整机架水平度，避免作业过程中设备晃动影响缝纫精度，机架台面采用加厚密度板外包不锈钢贴面，兼顾台面的平整度与耐磨抗刮性能，台面上预留的安装孔位完全匹配缝纫机头、操作控制盒、线架的安装定位，不需要现场二次打孔即可完成组件装配。缝纫机头作为核心作业部件，采用侧置安装布局固定在台面中部，机头配套自动压脚提升机构与自动送料导轨，可按照预设的缝迹轨迹完成面料的自动输送与缝合，不需要人工手动推送面料，操作人员仅需完成面料的上下料定位即可，机头侧方配置独立的触控操作控制盒，控制盒通过可弯折的金属支撑臂连接在台面上，操作人员可根据自身的作业站位调整控制盒的角度与高度，方便参数设置与作业状态查看。台面后侧安装立式双线架结构，线架采用金属圆管弯折成型，可同时放置两卷缝纫线，线架上配套过线导轮与张力调节组件，可根据缝纫面料的厚度调整缝线张力，避免出现跳线、浮线、断线等缝制缺陷，线架的安装位置避开操作人员的作业区域，不会对面料放置与取放造成干涉。机架下部预留的空腔位置可集成安装设备的气动控制元件、电气控制板与驱动电机，所有走线都通过机架方管的内部空腔布置，外部仅露出必要的操作连接线，既避免车间内的面料纤维、灰尘堆积在走线位置造成安全隐患，也让设备整体外观更整洁，减少清洁维护的工作量。从安装边界尺寸来看，设备整体台面宽度适配常规工业工位的作业空间，长度方向预留足够的面料放置区域，可满足最大幅宽1.2米的面料缝制作业需求，设备整体高度符合人体工程学设计，操作人员站立作业时肘部可自然搭放在台面上，长时间作业不会产生过度疲劳。设计过程中重点考虑了设备的维护便捷性，机头的针板、送料牙、旋梭等易损件都采用快拆结构，不需要专用工具即可完成更换与清洁，台面对应机头下方的位置预留可拆卸的维护盖板，拆开盖板即可直接对机头下部的传动部件进行润滑、调试与故障排查，不需要将整个机头从台面上拆卸下来，大幅降低日常维护的时间成本。设备的气动管路与电气线路都采用快插接头连接，后期如果出现管路老化或线路故障，可快速完成对应部件的更换，不需要对整体线路管路进行拆解。在实际作业适配性上，这套设备可根据不同的缝制需求更换对应规格的压脚与针具，适配薄型丝绸、棉麻面料、厚型牛仔布、皮革等多种材质的缝制作业，送料导轨的行程可根据缝制图案的尺寸进行调整，既可以完成直线、曲线等常规缝迹的缝制，也可以完成特定形状的图案缝制，适配多品类小批量的柔性生产需求。机架的结构强度经过校核，在机头高速往复作业的工况下不会产生共振，保证缝迹的线迹均匀度，避免因机架震动造成的缝迹偏移、断线等问题，台面的平面度控制在0.1mm每米范围内，保证送料过程中面料不会因为台面凹凸出现移位，进一步提升缝制精度。
