工业平缝缝纫机组装工作台结构设计

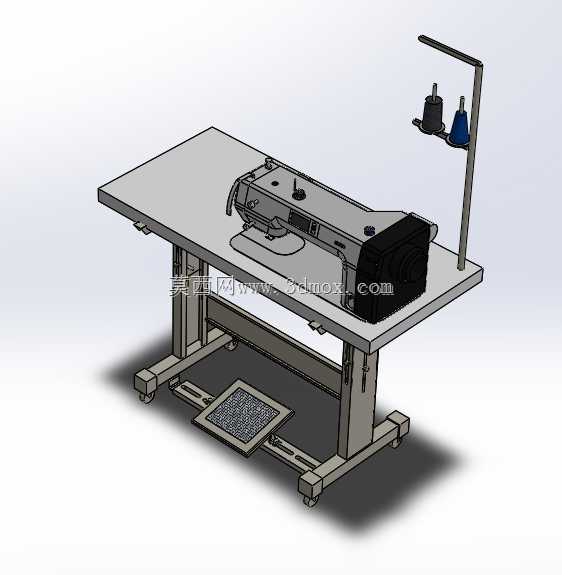

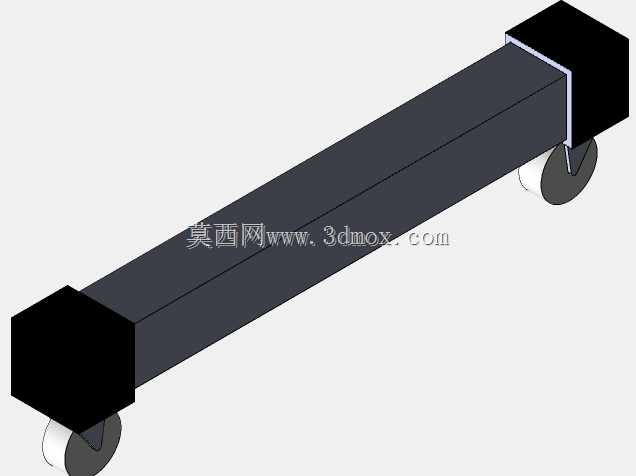

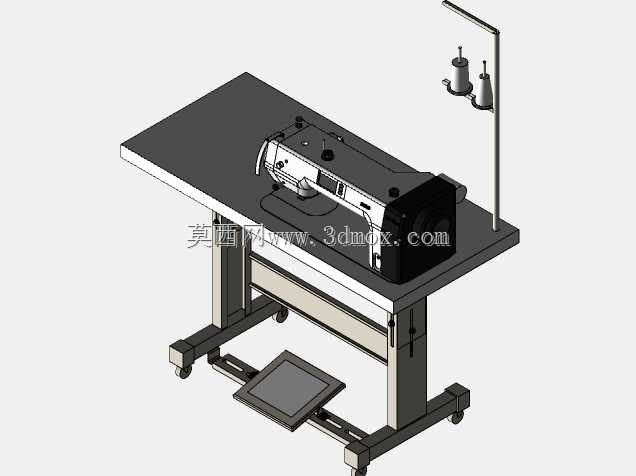

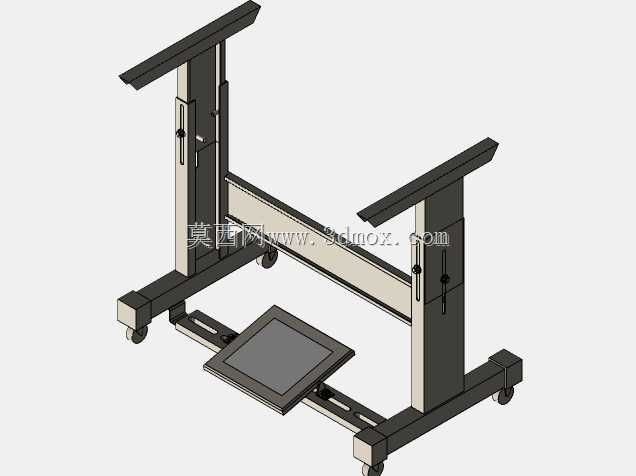

　　这套带台架的工业平缝设备三维结构，主要面向服装加工、家纺制品、皮具裁切缝合等批量缝制作业场景，是成衣生产车间、箱包加工工位、布艺制品加工厂的核心作业单元，区别于家用便携缝纫机，该结构完全匹配工业长时间连续作业的工位布局需求，从安装边界到操作逻辑都贴合一线生产的实际使用习惯。从结构设计逻辑来看，整套设备采用台架一体式集成设计，台架主体采用矩形钢管焊接成型的框架结构，底部四个支撑端配置可调脚轮，既可以满足工位调整时的推移需求，到位后也可以通过脚轮的锁止结构固定位置，避免作业过程中设备移位；台架的台面采用高密度工业板材，表面做耐磨平整处理，台面高度匹配成年操作工坐姿作业的肘部高度，预留的机头安装位做了下沉式嵌合设计，

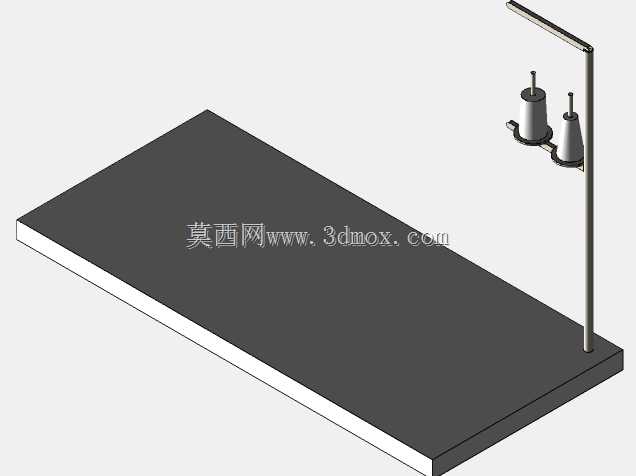

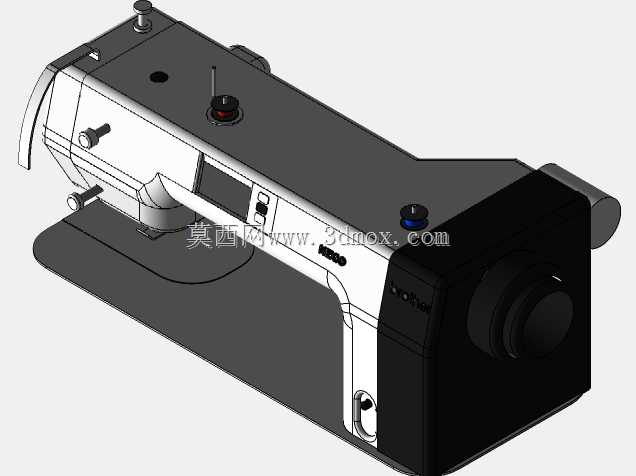

　　保证缝纫机机头的针板平面与台面完全齐平，避免缝料输送过程中出现卡滞、勾挂的问题。机头部分是整套设备的核心功能单元，采用单针平缝的结构布局，机头内部集成了针杆传动、送布牙驱动、梭芯勾线、线迹调节的整套传动机构，机头上端预留的线架支杆采用悬臂式设计，固定在台面后侧的台架立柱上，支杆上配置两个线柱，可同时放置两卷缝纫线，适配双层面料缝合或者不同色线的作业需求，线柱位置做了过线孔与张力调节片的安装位，保证缝纫过程中线迹张力稳定，不会出现浮线、断线的问题。台架下方的脚踏控制单元采用铰接式踏板结构，踏板通过连杆与机头的离合器、调速机构连接，操作工可通过脚部的踩踏力度控制缝纫速度与启停，踏板表面做防滑网格纹理处理，

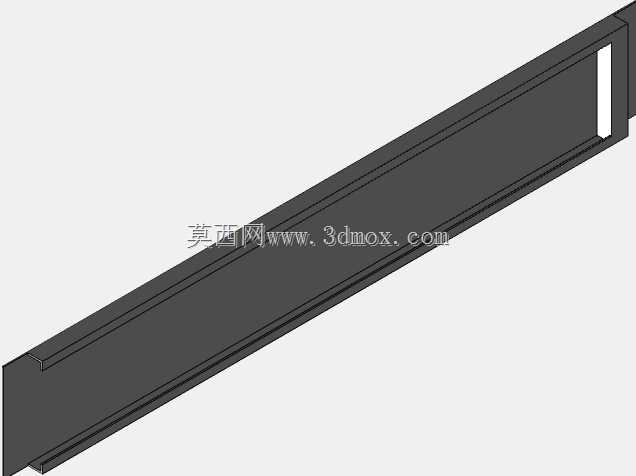

　　长时间作业也不会出现脚部打滑的问题，踏板的安装位置在操作工正前方的下肢活动范围内，不需要刻意挪动脚部即可完成操作，符合人机工程的作业姿态要求。从安装边界尺寸来看，整套设备的台面长度覆盖单人工位的操作范围，宽度满足缝料平铺展开的需求，台架底部的支撑脚跨距经过配重计算，即使机头高速运转产生振动，整套设备也不会出现晃动感，后侧的线架支杆高度高于机头顶端，不会干涉操作工拿取缝料的动作，台架下方的横梁位置预留了电机安装位，传统结构下电机固定在横梁上通过皮带带动机头运转，也可根据需求改装为直驱伺服电机的安装结构，不需要额外改动台架的主体框架。在实际生产场景中，这类设备可适配薄型丝绸、棉麻面料到中厚型牛仔布、皮具面料的缝合作业，通过更换机针、

　　调整送布牙高度与线迹张力，就能匹配不同材质缝料的加工需求，台面上除了机头安装位之外，剩余的平面空间可放置待加工缝料、缝纫辅料、小型裁剪工具，不需要额外配置辅助工作台就能完成单工位的全流程缝制作业。建模过程中对所有配合面做了公差匹配，比如机头与台面嵌合位的间隙、台架焊接处的焊缝预留、脚轮安装孔的位置度、踏板铰接轴的配合间隙都按照实际加工的公差要求做了设定，转动部件、滑动部件都预留了运动行程，不会出现结构干涉的问题，不管是用于设备结构改进、新员工结构培训，还是工位布局规划，都能直接还原真实设备的装配关系与操作逻辑，不需要额外调整结构比例。
