手推搬运车配托盘货载结构三维设计

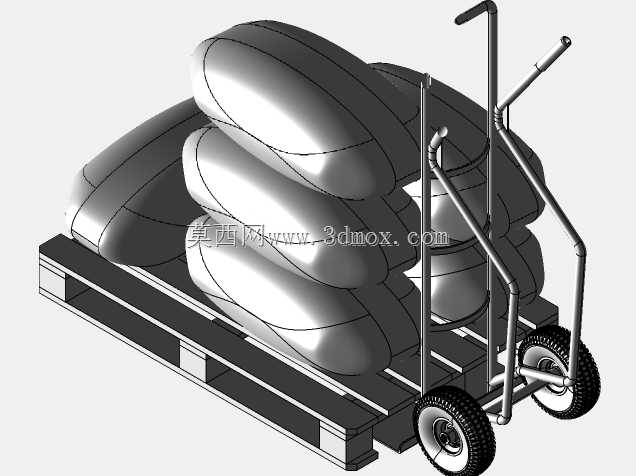

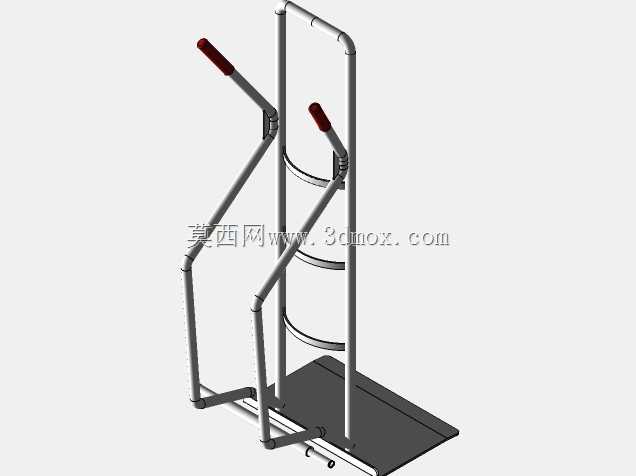

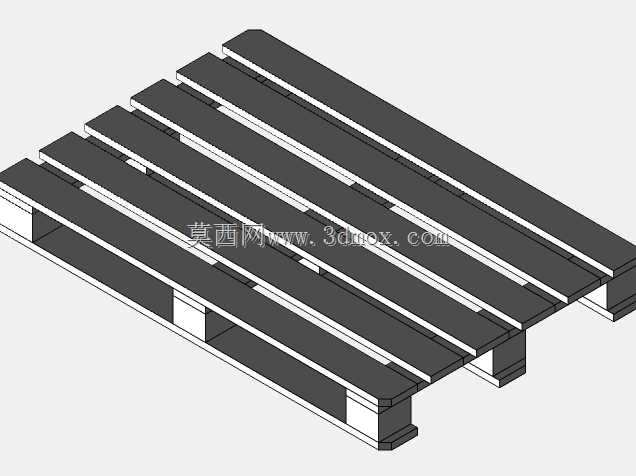

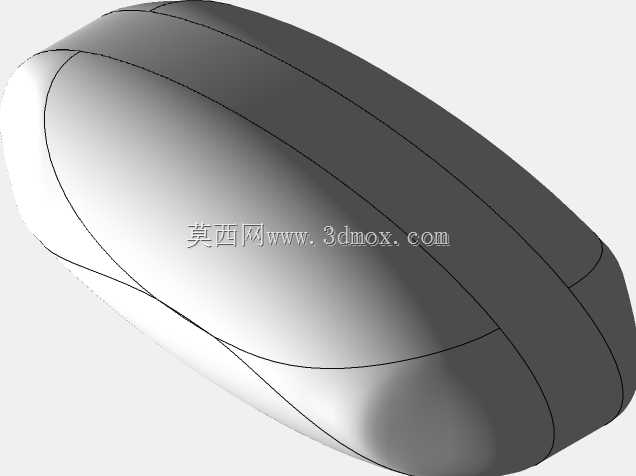

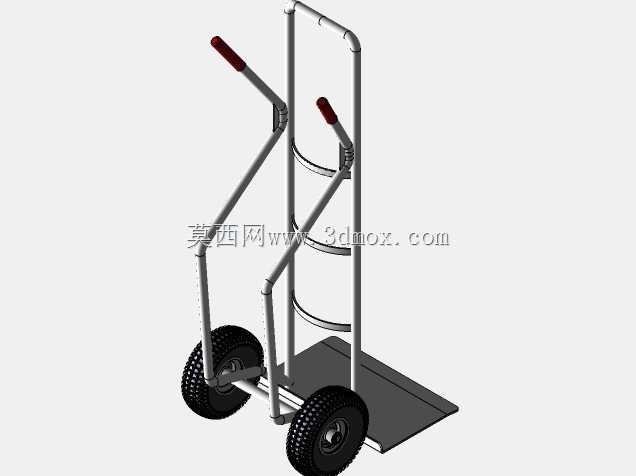

在仓储周转、车间物料转运、商超后场补货这类短距离零散货载搬运场景里，手动托盘手推车是一线作业人员接触频次最高的载具之一，这类设备不需要额外动力源，依靠人力即可完成转向、推行操作，适配平整硬化地面的作业环境，尤其适合通道宽度有限、大型机动叉车无法进入的狭窄作业区域。从实际作业需求出发，这套手推载具的设计首先要匹配标准木托盘的承载边界，常规1200mm×1000mm的欧标托盘放置在车面时，托盘边缘不能超出车架两侧的轮组支撑范围，避免推行过程中出现侧翻风险，车架的承载面高度控制在200mm左右，既保证托盘上下货时的抬升高度不会给作业人员带来额外负担，也能让底部的万向轮有足够的安装空间，不会在过地面接缝、小型坡度时出现卡滞。手推车架的扶手部分采用弯折圆管结构，扶手高度设置在距离地面900mm的位置，刚好适配成年作业人员自然站立时的手部握持高度，推行时手臂不需要过度抬高或者弯腰，长时间作业也能降低腰部和手臂的疲劳感，扶手末端的橡胶握套做了防滑纹理处理，即使手上沾有少量灰尘或者油污，也能保证握持的稳定性，不会出现手滑脱把的情况。车架底部的轮组采用前定向轮、后万向轮的配置，两个定向轮安装在车架靠近扶手的一侧，保证推行过程中方向的稳定性，两个万向轮安装在车架前端，转向时只需要轻微下压扶手让前端轮组略微抬起，就能轻松调整行进方向，轮面采用聚氨酯材质，硬度适中，既不会在环氧地坪上留下压痕，也能在水泥地面上有足够的耐磨性，轮组的轴承采用密封式深沟球轴承，不需要频繁加注润滑脂，日常维护只需要清理轮面缠绕的杂物即可。托盘上放置的袋装货载，建模时还原了袋装物料堆叠后的自然形变特征，袋体边缘的褶皱、堆叠时的错位间隙都做了对应处理，这类袋装货载通常是颗粒状或者粉状物料，单袋重量在25kg到50kg之间，堆叠三层时总载荷在300kg到600kg区间，设计车架时的静载安全系数取1.5，也就是车架结构需要能承受900kg的静载荷不会出现永久形变，车架的主梁采用矩形钢管焊接结构，焊缝位置做了应力释放处理，避免长期受交变载荷出现焊缝开裂的情况。从建模逻辑来看，整个装配体采用自下而上的设计思路，先完成单个轮组、车架主梁、扶手、托盘、袋装货物的零件建模，再按照实际装配关系添加配合约束，轮组和车架之间添加同轴心配合和轴向限位，保证轮组可以自由转动不会出现轴向窜动，托盘和车架承载面之间添加重合配合，模拟托盘放置在车架上的实际状态，袋装货物和托盘之间添加接触约束，还原堆叠时的自然贴合状态，没有出现零件穿模或者配合过定义的问题。实际应用中，这类手推载具的转弯半径控制在1200mm以内，刚好适配1800mm宽度的仓储通道，在货架之间的通道里可以轻松完成掉头、转向操作，不需要额外预留过多的操作空间，车架的整体长度控制在1400mm，宽度控制在1100mm，除了适配标准木托盘之外，也可以直接放置周转箱、纸箱等其他包装形式的货载，不需要额外加装辅助固定结构，当搬运零散小件货物时，也可以在车架上加装防滑橡胶垫，避免货物在推行过程中出现滑落。考虑到作业场景中可能存在的地面不平整情况，车架的承载面做了5mm的上拱预变形处理，当承受额定载荷时，承载面会被压至水平状态，不会出现中间下凹导致托盘受力不均的情况，扶手和车架的连接位置采用加强筋焊接，避免推行重载时扶手出现弯折变形，车架整体做喷塑处理，表面涂层厚度在60μm到80μm之间，具备基础的防锈、防磕碰能力，适合在室内常温环境下长期使用。
