空心圆柱轴套类机械零件结构设计

　　在各类回转传动、滑动导向的机械结构中，这类空心圆柱结构的轴套零件是应用频次极高的基础配套部件，从常规的轻工输送设备、机床进给机构，到重型冶金设备的铰接点位、液压元件的配合端，都能见到这类零件的身影。它的核心作用是为穿入其内的轴类杆件提供径向支撑，同时隔绝轴件与外部安装基座的直接接触，避免轴件长期往复转动、滑动过程中直接磨损基座本体，在检修更换时仅需替换轴套即可，大幅降低设备的全周期维护成本。

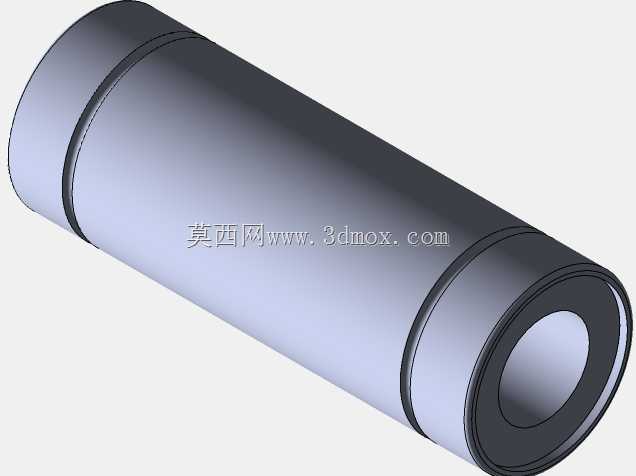

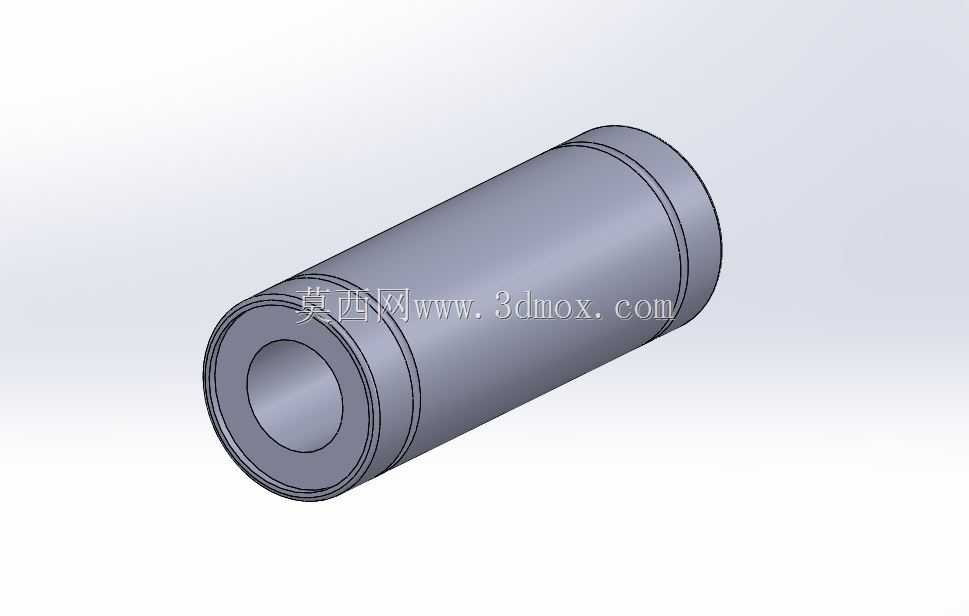

　　从结构设计逻辑来看，这类零件采用等壁厚空心圆柱的基础构型，外圆柱面设置有两道环形凹槽，这一结构并非冗余设计，一方面凹槽可在压装进入基座安装孔时容纳少量空气，避免压装过程中孔内憋压导致装配不到位，另一方面也可填充密封脂或者安装挡圈，实现轴向定位，防止设备运行过程中轴套受轴向窜动力影响出现移位。内孔表面是核心工作接触面，设计时需严格控制内孔的圆柱度与表面粗糙度，保证与配套轴件的配合间隙处于合理区间，间隙过小会导致运行时发热抱死，间隙过大则会出现径向晃动，影响传动精度。零件两端均做了小尺寸的倒角处理，既方便压装时的导向导入，也能去除加工过程中产生的毛刺锐边，避免装配时刮伤配合件的表面。

　　实际选型应用时，首先要确认安装边界尺寸，外圆柱面的直径需与基座的安装孔采用过渡配合或者小过盈配合，保证轴套装入后不会随轴一同转动；内孔直径则要根据配套轴的直径选择合适的配合公差，若用于高速回转场景，可适当放大配合间隙并预留润滑脂的存储空间，若用于低速重载的铰接点位，则可适当减小间隙提升支撑刚性。零件的总长度需匹配安装基座的孔深，两端伸出长度不宜过长，否则会增加不必要的悬臂受力，容易导致轴套变形。这类零件的材质选择通常根据使用场景调整，常规工况下采用优质碳素结构钢经调质处理即可满足强度要求，若用于腐蚀环境或者高耐磨场景，可选用不锈钢或者铜合金材质，表面也可做渗碳、淬火处理提升表层硬度，延长使用寿命。

　　在装配环节，这类轴套通常采用压装法装入基座孔，压装时需保证施压面与轴套端面完全贴合，压力方向与安装孔轴线保持同轴，避免压装过程中出现歪斜导致内孔变形。压装完成后需复检内孔的尺寸精度，若出现轻微缩孔可采用铰刀做微量修整，保证与轴件的配合顺畅。日常设备维护时，可通过两端的环形槽补充润滑脂，在轴套与轴的接触面形成油膜，降低摩擦阻力，减少磨损量。这类零件虽然结构简单，属于机械结构中的基础小件，但它的加工精度、配合选型直接影响整套设备的运行稳定性，在传动系统中如果轴套出现过度磨损，会导致轴件径向跳动量超标，进而引发齿轮啮合偏差、密封件泄漏等一系列连锁故障，因此在设计建模阶段就需要严格把控各段尺寸的公差配合，结合实际受力情况校核壁厚强度，避免运行过程中出现受压变形的问题。
