工业滚筒式洗衣设备结构设计

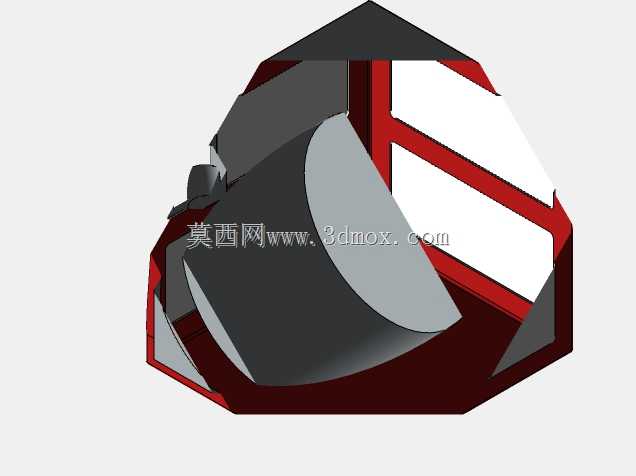

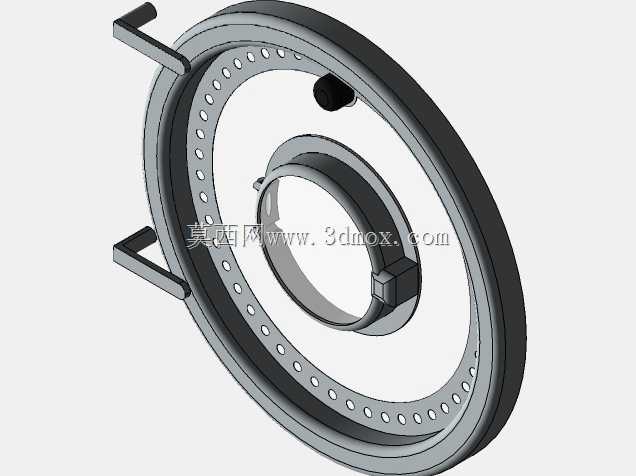

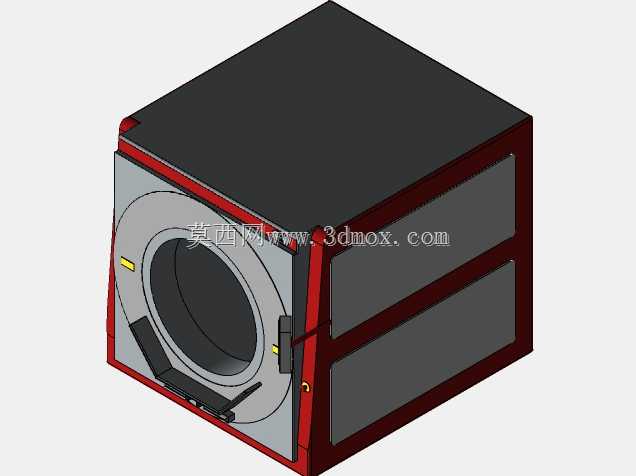

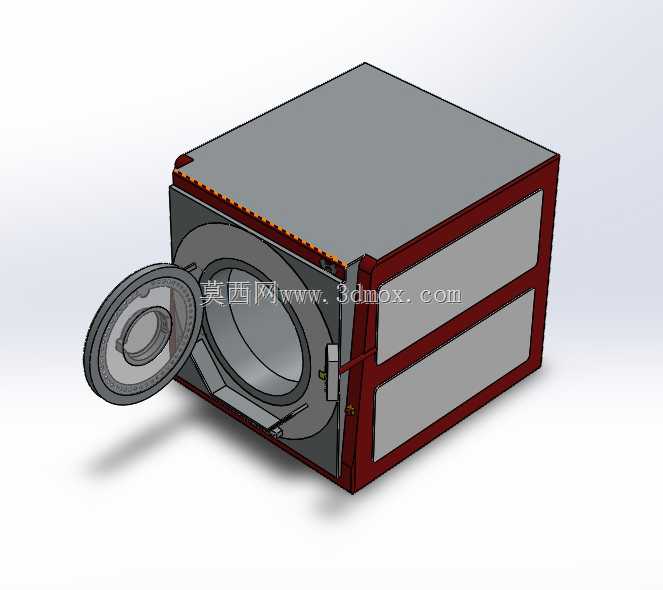

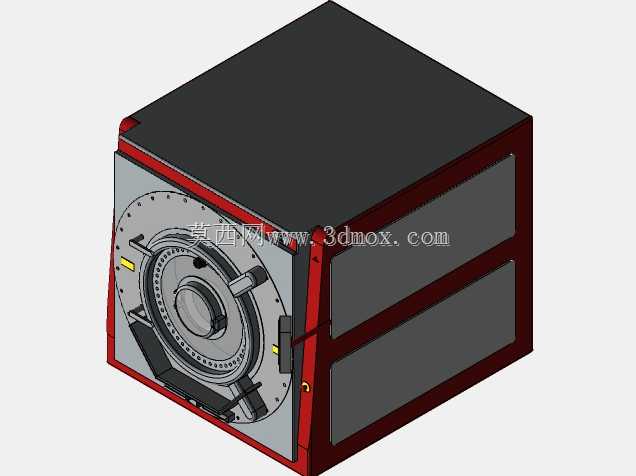

这款工业洗涤设备的三维结构，主要面向商用集中洗涤场景设计，常见于酒店布草洗涤车间、大型工矿企业后勤洗衣房、专业洗涤外包工厂等场所，用来处理大批量的工装、布草、织物类物料的洗涤作业，区别于家用洗衣设备，其结构强度、单次处理容量、连续运行稳定性都按照工业级工况做了针对性设计。从结构布局来看，设备采用箱式集成框架，主体外框架采用型钢拼接的承载结构，外部覆盖钣金护板形成封闭的设备腔体，既可以隔绝洗涤过程中的水液飞溅、噪音传递，也能为内部的滚筒驱动系统、给排水管路、电控组件提供安装支撑，框架的边角位置做了圆弧过渡包边处理，避免车间转运、操作过程中尖锐边角造成磕碰伤害。正面的圆形开口是织物装填与取出口，配套的密封门采用铰链侧开结构，门体上设置了透明观察窗，可以在设备运行过程中直观观察内部洗涤状态，门体与腔体开口之间设置了多道密封胶条，能够承受洗涤过程中的水压、高温环境，避免洗涤液渗漏，门体还配套了机械式锁紧机构，设备运行过程中无法随意开启，防止高速运转状态下开门造成安全事故。设备内部的核心承载部件是卧式布置的穿孔滚筒，滚筒通过两端的轴承座支撑在框架上，由驱动电机通过皮带传动结构带动旋转，滚筒内壁设置了提升筋结构，在滚筒转动过程中可以不断将织物提升、跌落，配合筒内注入的洗涤液、加热组件完成织物的揉搓、漂洗作业，滚筒的穿孔设计可以保证洗涤液在筒内外顺畅循环，提升洗涤效率同时减少积液残留。从安装边界来看，设备整体为方正箱式结构，底部预留了水平调节脚座，可以适配车间不平整的地面，安装时只需要在设备周边预留对应的操作空间、给排水接口位置、供电线路接驳空间即可，不需要额外做复杂的地基预埋，设备的后侧预留了管路、线路的统一走线槽位，方便现场安装时的管线排布，减少现场施工的工作量。设计过程中重点考虑了工业场景下的维护便利性，设备的侧面板采用快拆式固定结构，需要检修驱动组件、管路、阀组的时候，可以快速拆卸对应位置的护板，不需要整体拆解设备外壳；正面操作区域的控制组件集中布置在门体侧方的操作位，操作人员站在设备正面就可以完成所有操作，不需要绕到设备侧面或者背面，符合车间作业的操作动线逻辑。设备的腔体内部做了分区设计，上部腔体用来布置滚筒、驱动组件，下部腔体用来布置储水组件、加热模块、给排水阀组，上下腔体之间做了防水隔断，避免下部的电气组件接触到渗漏的洗涤液造成故障，同时下部腔体预留了足够的散热空间，保证加热组件、驱动电机长时间运行时的热量可以及时散出，避免设备过热停机。针对工业洗涤场景常见的重载、长时间连续运行需求，框架的承载位置都做了加强筋设计，滚筒的支撑轴承选用重载密封型轴承，可以承受滚筒满载织物、水液时的径向载荷，同时密封结构可以避免洗涤液、绒毛杂质进入轴承造成磨损，延长设备的连续运行周期，减少日常维护的频次。
