工业卧式滚筒洗涤设备结构设计

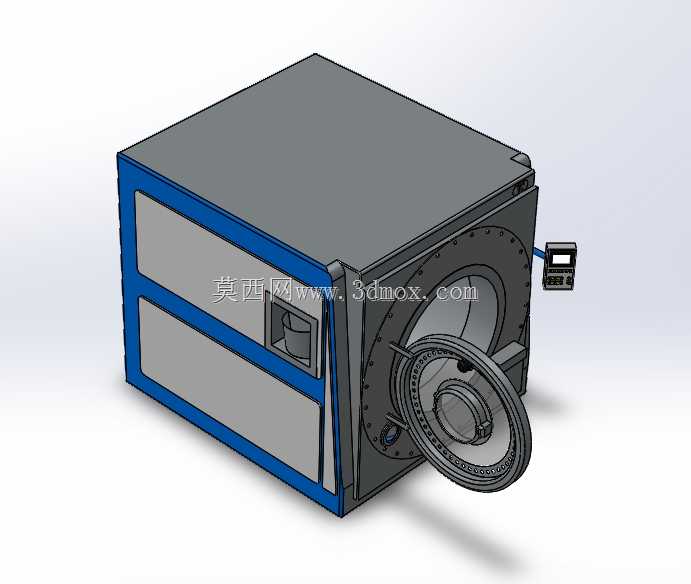

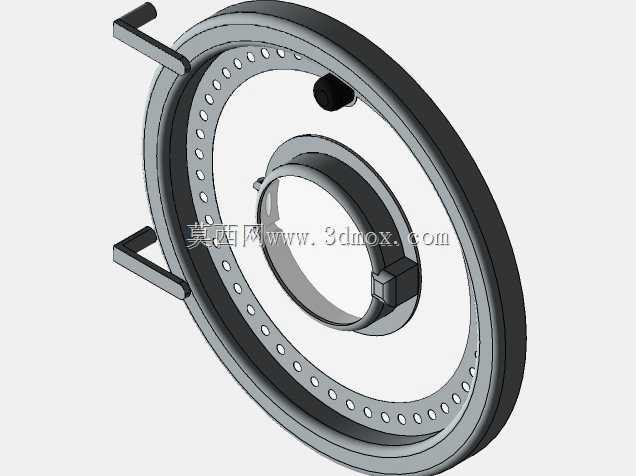

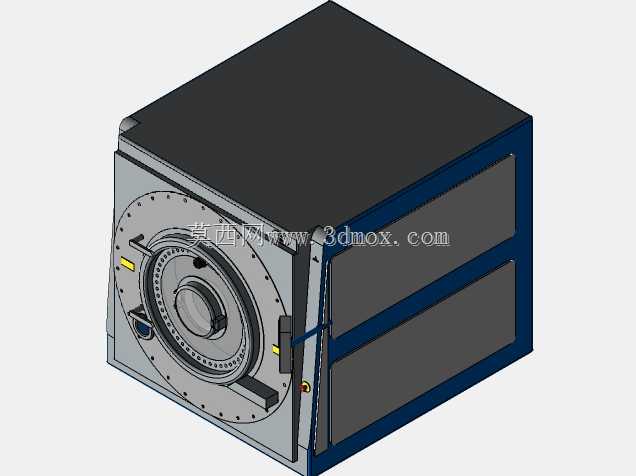

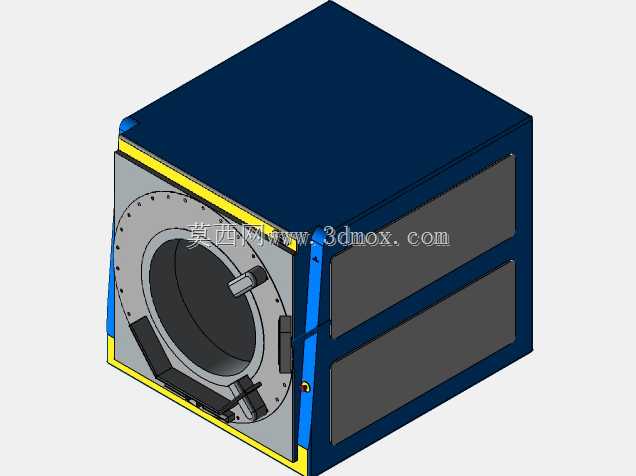

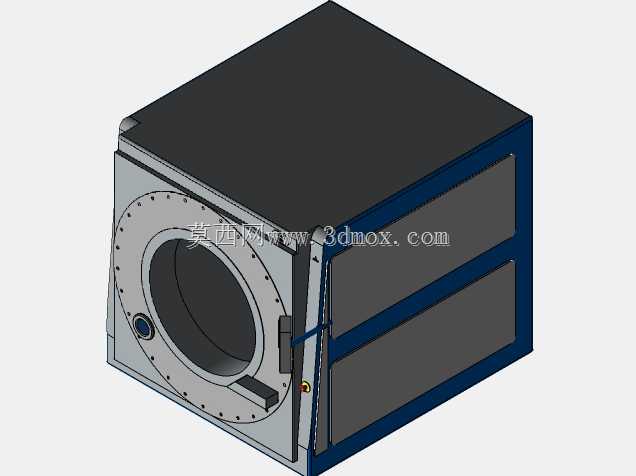

　　该结构针对商用布草洗涤场景开发，可适配酒店、医院、大型洗衣厂的批量织物处理需求，区别于家用洗衣设备，整体结构围绕高负载、长周期连续运行的工况做针对性设计。从安装边界来看，设备整体采用方箱式落地布局，底部预留水平调节支脚的安装空间，无需额外预埋固定结构，可直接放置于硬化平整的工业地坪上，侧面预留给排水管路、供电线缆的接驳开口，后侧预留通风散热间隙，安装时无需对车间地面做特殊改造，适配多数商用洗涤车间的场地条件。设备核心功能围绕织物的洗涤、脱干工序整合，前端大直径法兰式舱门结构，可满足大体积布草的取放需求，舱门采用铰链侧开结构，配套锁紧机构保证高转速脱水工况下的密封可靠性，门体上设置透明观察窗，可实时观测筒内洗涤状态，无需停机开门检查。

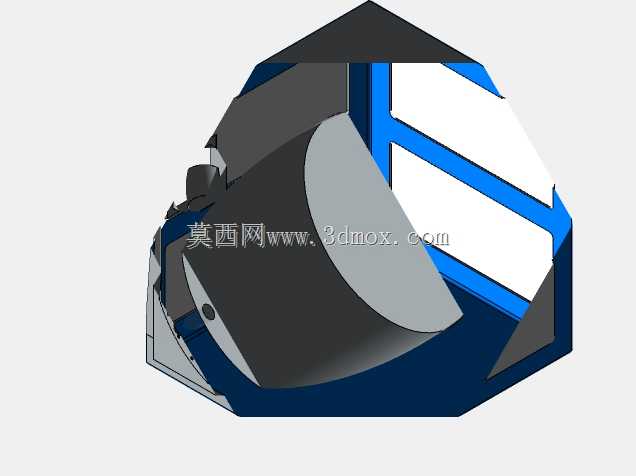

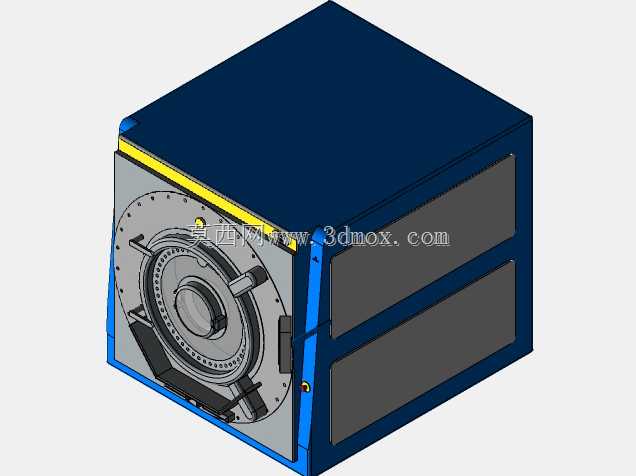

　　设备壳体采用双层钣金结构，外层为冷轧钢板折弯拼接的承重框架，边角做圆弧过渡处理避免磕碰损伤，内层设置降噪减震填充层，可有效降低洗涤、脱水过程中的振动与噪音传递，壳体侧面设置嵌入式操作面板安装位，操作面板朝向操作人员站立侧倾斜布置，符合人体操作视角，无需弯腰即可完成程序选择、参数调整操作。设计过程中优先考虑结构的动平衡特性，滚筒组件通过主轴与后侧支撑结构连接，支撑座位置预留减震器安装点位，可抵消高转速脱水时产生的偏心载荷，避免设备运行时出现移位、剧烈振动问题。壳体上的蓝色装饰条同时兼具结构加强作用，通过折弯成型的型材与主框架焊接固定，提升整体方箱结构的抗扭刚度，避免长期负载运行后出现壳体变形、舱门错位密封失效的问题。

　　设备侧下方设置维护检修口，日常维护时无需拆解整体外壳，即可完成管路、传动组件的检查与易损件更换，降低后期运维的拆解工作量。滚筒内壁设置提升筋结构，洗涤过程中可带动织物不断跌落揉搓，配合进水、排水系统的时序控制，实现不同洗涤程序下的水流冲击效果，满足不同材质织物的洗涤需求。整体结构的装配逻辑采用模块化设计，壳体框架、滚筒组件、驱动单元、管路系统、控制单元均可独立拆分，生产组装时可并行完成各模块的预装后再总装，有效提升生产装配效率，也便于后续故障部件的单独更换，降低全生命周期的使用成本。
