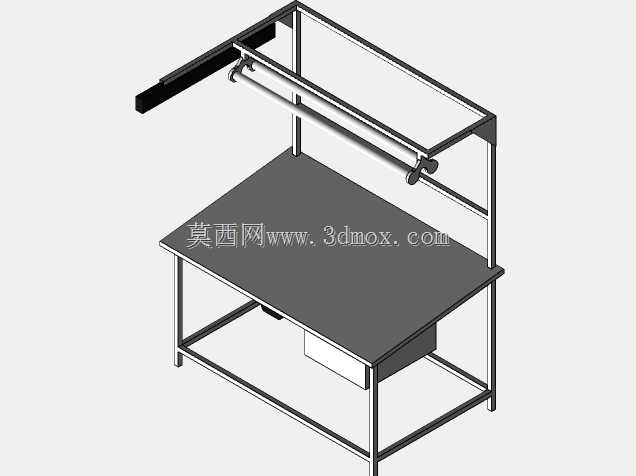

带照明挂架抽屉式工业装配作业台

这款作业台的结构设计完全围绕车间一线装配、检验工位的实际使用需求展开，整体采用方管焊接框架作为承载主体，框架底部设置横向与纵向的加强方管，避免长期承重后出现框架变形，台面选用高密度耐磨板材，表面平整无凸起，能够满足精密零件摆放、轻型工装夹具放置、手工装配作业的平面度要求，常规工位适配的台面宽度在800-1200mm区间，深度在600-800mm区间，整体作业高度控制在750-850mm，匹配站立作业的人体工程学高度，操作人员长时间作业不会产生过度的腰部疲劳。台架上方的挂架结构采用与主体框架同规格的方管搭建，顶部横向伸出的悬臂用于安装作业照明灯具，灯具安装位置距离台面高度控制在400-600mm，照明光线能够完全覆盖整个台面作业区域，不会出现照明死角，挂架中部设置的横向挂杆可用于悬挂作业指导书文件夹、常用手动工具挂扣、防静电接地端子等工位常用附件，减少操作人员反复取放工具的移动距离。台面下方设置的抽拉式抽屉采用滑轨安装，抽屉内部可分区放置小型螺丝、垫片、检验量具、常用耗材等小件物品，抽屉抽拉顺滑无卡顿，关闭后无突出结构，不会影响操作人员腿部的活动空间，框架底部的四个支脚可配置可调脚垫，能够适应车间地面不平整的安装场景，通过调整脚垫高度保证台面整体水平，避免台面上放置的精密量具、小型零件出现滑动偏移。在实际应用场景中，这类作业台可广泛用于电子元器件装配、小型机械零件组配、产品出厂外观检验、实验室试样处理等多种工位，既可以单独作为单人工位使用，也可以多台并排拼接组成流水线旁的固定作业工位，框架表面采用喷塑处理，耐磨防腐蚀，能够适应车间内存在少量油污、粉尘的使用环境，日常清理仅需擦拭台面即可，维护成本极低。设计过程中优先考虑了结构的模块化属性，上方的灯架、下方的抽屉都可以根据实际使用需求选择是否配置，不需要额外对主体框架进行二次加工，不同配置的部件都预留了标准安装孔位，现场组装仅需使用常规螺栓紧固即可，不需要焊接作业，能够大幅缩短现场安装的周期。框架的方管选型经过承重校核，单台作业台的均匀承重可达到200kg以上，完全满足常规轻型作业的承重需求，不会出现台面中部下沉的问题，灯架的悬臂结构也做了斜向加强处理，即使安装较重的工业照明灯具、附加小型显示器支架，也不会出现悬臂下垂变形的情况。安装时仅需要预留出台面尺寸加上周边操作人员活动的空间即可，单台工位单侧预留至少600mm的操作空间，多台并排布置时间距控制在1200mm以上，保证人员通行与物料转运的通道宽度，支脚的可调高度范围在0-30mm，能够抵消地面的高度差，不需要额外对地面进行找平处理。
