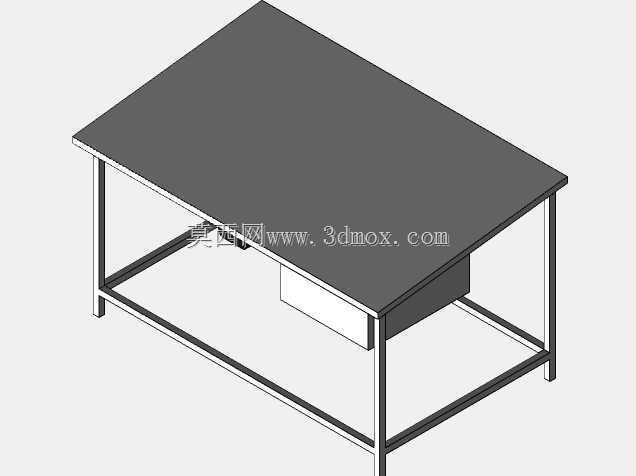

带单侧抽屉方管框架工业操作桌结构设计

这款工业操作桌的框架采用标准矩形方管焊接成型，整体为落地式四边支撑结构，桌腿垂直布置，底部通过同规格方管做横向拉结形成底框，既提升了整体框架的抗扭刚度，也避免单侧受力时出现桌架侧倾的问题，桌腿底端可预留脚垫安装孔位，适配不同车间地面的找平需求，无需额外做地面预埋固定，放置到位即可投入使用。桌面采用整幅平板铺设，边缘做轻微倒角处理，避免尖锐边角造成人员磕碰，桌面与下方框架通过沉头螺钉连接固定，保证桌面平整度的同时，不会在工作台面留下凸起的连接件，不会干扰台面上的工件摆放、工具操作。桌体单侧设置抽拉式抽屉，抽屉采用内嵌式安装，抽屉滑轨固定在桌架的横向方管上，抽屉拉出行程可覆盖常规手动工具、小型量具、作业单据的取放需求，抽屉关闭后与桌架下沿齐平，不会突出桌体轮廓占用过道空间，也避免人员走动时发生磕碰。从实际应用场景来看，这类操作桌可适配生产车间的装配工位、检验工位、物料分拣工位，也可用于维修间的工具操作台、实训场地的实操工位，桌面可承受均匀分布的静载荷，满足小型工件装配、轻型设备放置、手工操作的承重需求，不会出现桌面中部凹陷变形的问题。设计过程中优先考虑了框架的受力传递路径，桌面承受的竖向载荷通过四个桌腿均匀传递到地面，底框的横向方管同时承担了抽屉安装基座、框架抗扭加强的双重作用，没有额外设置冗余的加强筋件，在保证结构强度的前提下控制了整体自重，方便车间内的位置调整与转运。安装边界方面，桌体整体为长方体轮廓，四周无外凸的安装附件，放置时仅需预留对应长宽的地面空间，抽屉拉出侧预留足够的抽拉操作空间即可，不需要额外连接管线、配套固定件，对安装场地的适配性较强。桌架的方管规格选型匹配常规承重需求，焊接位置均做满焊处理后打磨平整，避免焊渣残留、虚焊导致的框架强度不足问题，桌面与框架的连接点位均匀分布在桌面四周及中部横向支撑上，避免局部受力时桌面出现翘曲。抽屉内部为整腔空间，没有做额外的分格，使用者可根据自身存放需求自行配置分隔件，适配不同规格工具、物料的存放，抽屉面板与桌架侧边齐平，关闭后可避免灰尘进入抽屉内部，也能防止作业过程中切削碎屑、杂物掉入抽屉缝隙。这类操作桌的高度设置符合人工站立操作的人机工程要求，作业人员站立时手臂自然下垂即可在桌面进行操作，不需要过度弯腰或者抬臂，长时间作业也能降低疲劳感，若有坐姿操作需求，也可搭配对应高度的工位椅使用，桌底的框架空间预留了足够的腿部活动区域，不会出现腿部磕碰框架的问题。在实际生产使用中，这类框架结构的操作桌维护成本极低，框架表面做防锈喷涂处理后，可适应车间内多粉尘、少量油污的使用环境，日常仅需擦拭桌面即可完成清洁，抽屉滑轨采用常规工业滑轨，出现磨损后可快速更换，不需要整体更换桌体，桌面如果出现磨损、划伤，也可单独更换面板，不需要更换整套桌架，大幅降低了长期使用的维护成本。设计时也考虑了堆叠码放的需求，桌腿顶端与底框的尺寸做了对应适配，闲置存放时可将多张操作桌堆叠放置，减少仓储占用空间，转运时也可批量堆叠搬运，提升物流转运效率。
