手持非接触式红外测温仪结构设计

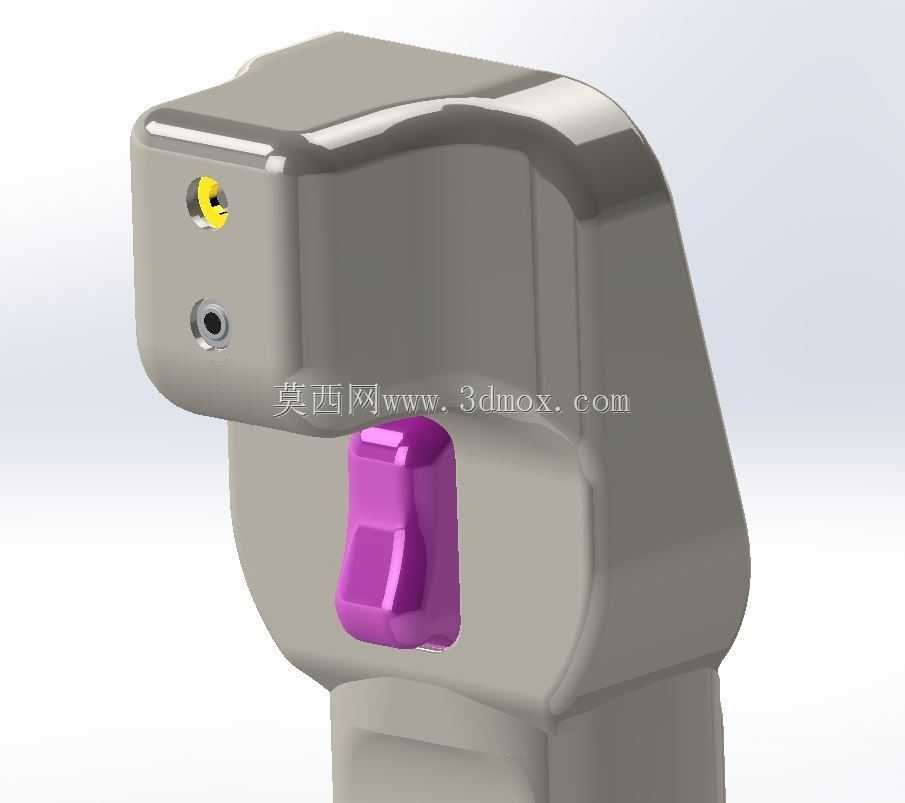

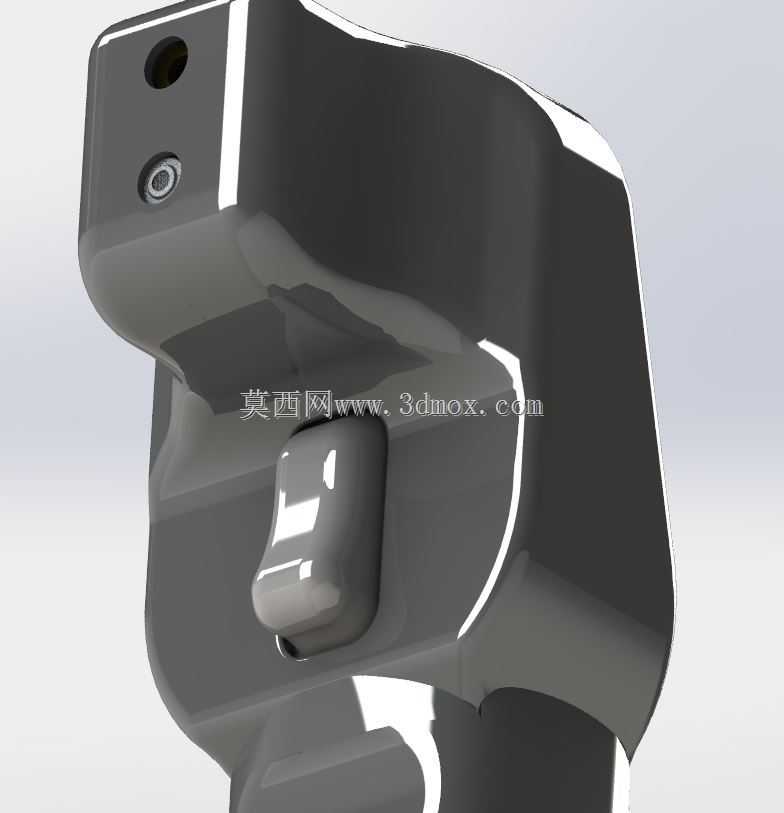

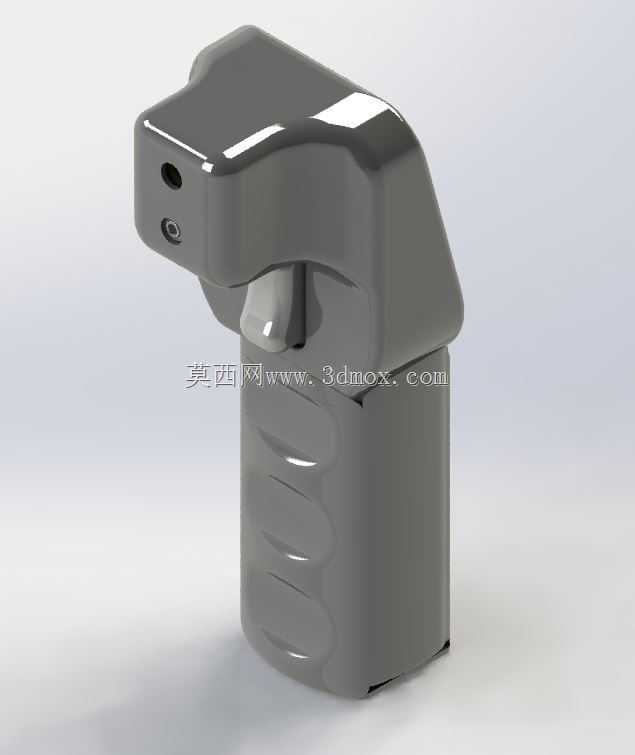

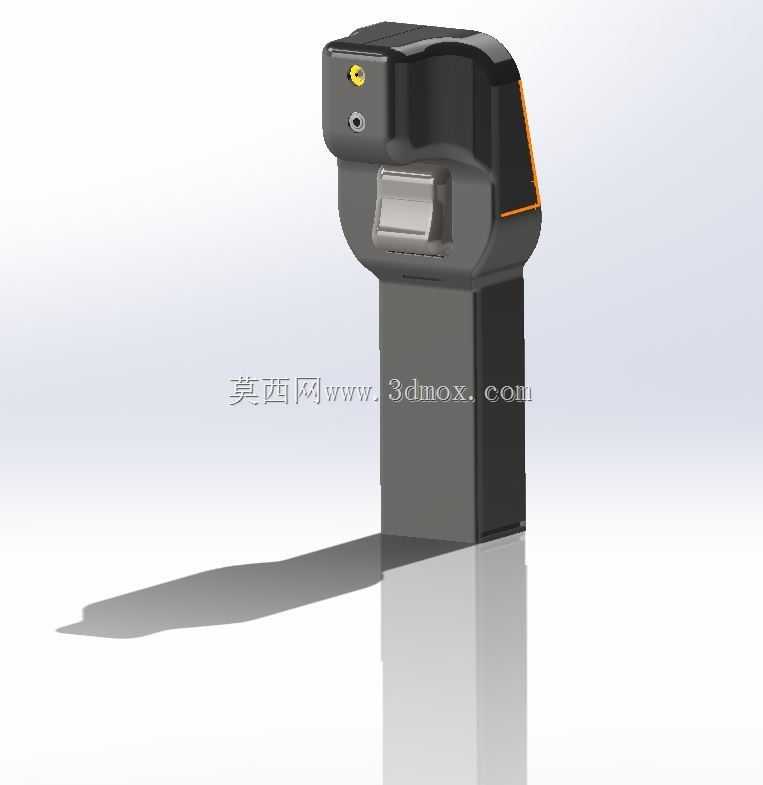

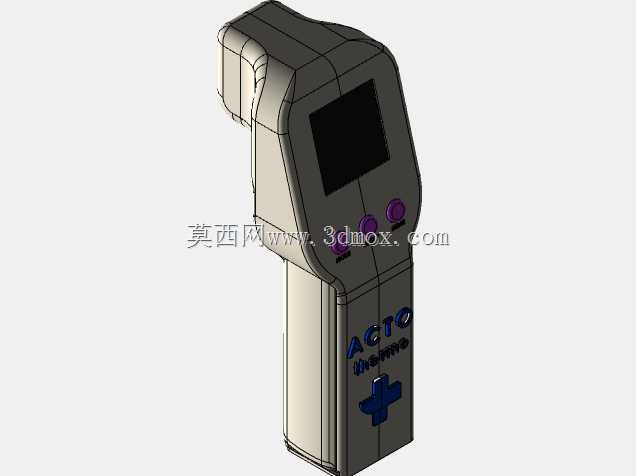

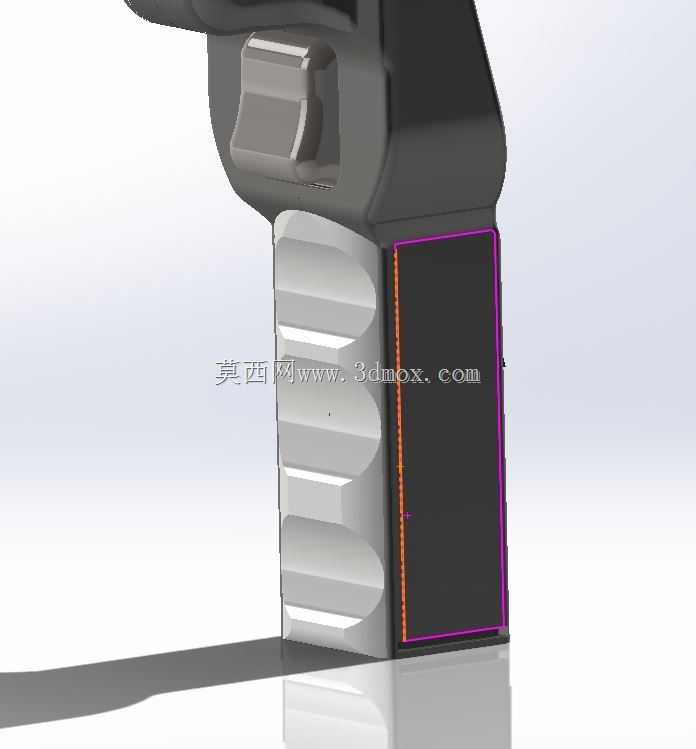

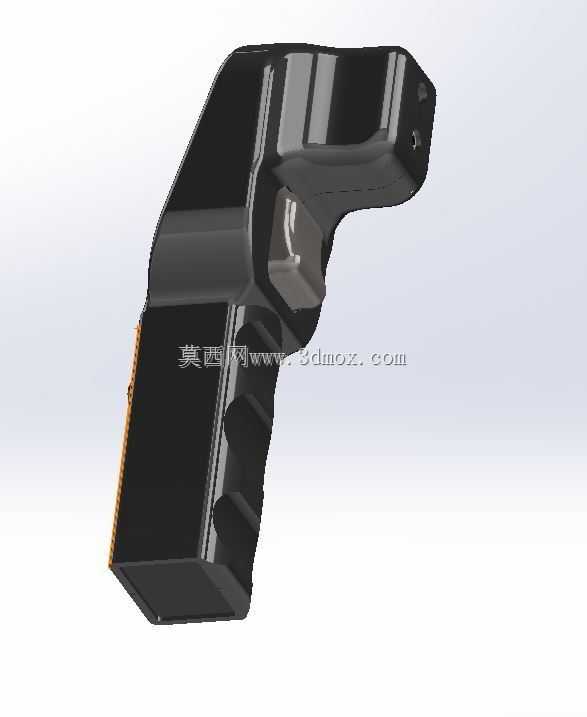

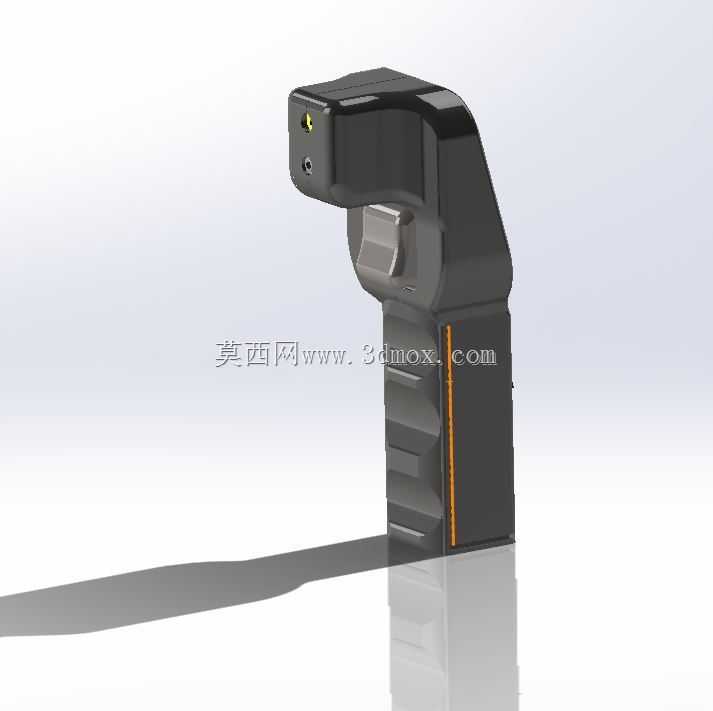

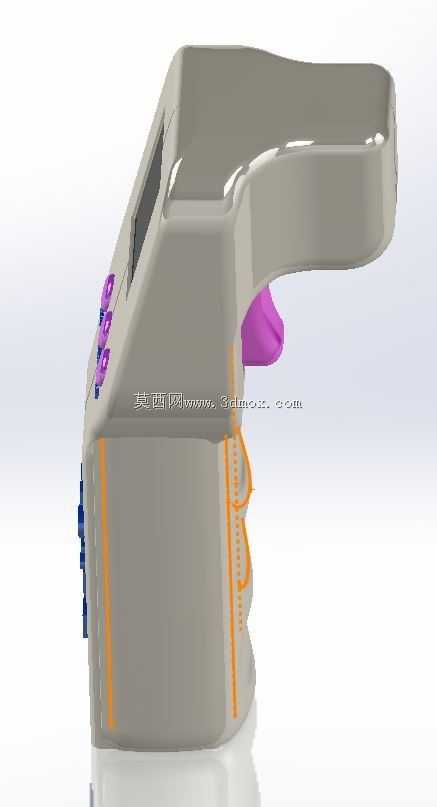

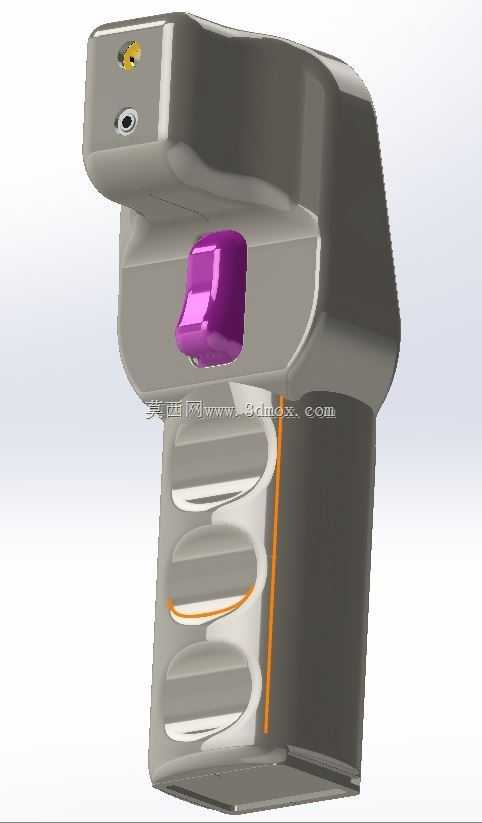

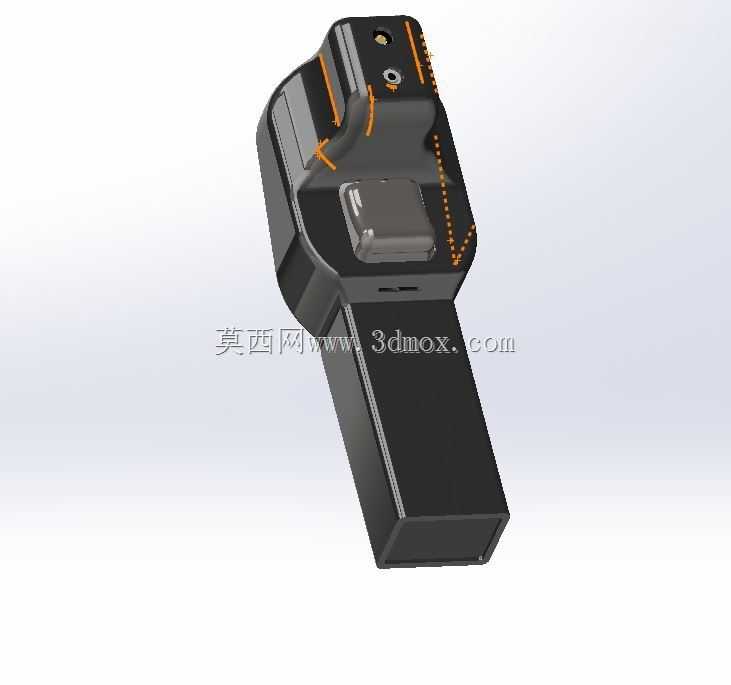

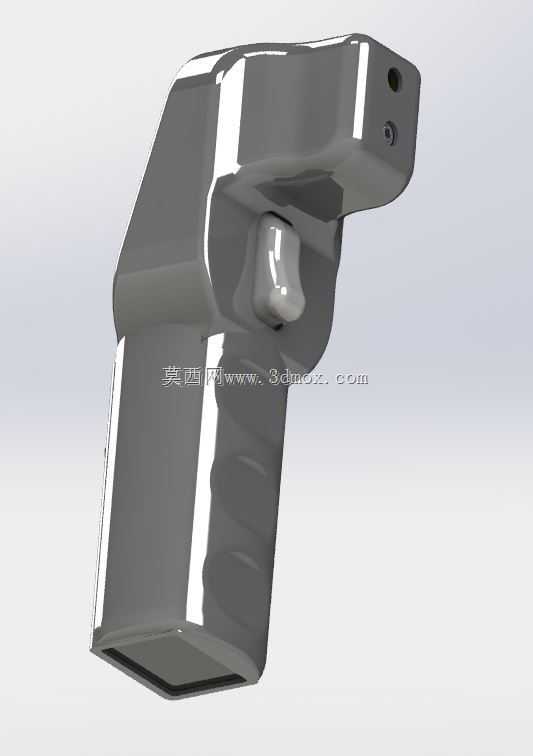

　　这款手持非接触式测温设备的结构设计，首先围绕公共场景快速体温筛查的核心需求展开，在社区出入口、商超入口、交通场站这类人员流动性大的场景中，设备需要满足单手握持长时间操作不疲劳、测量时无需接触被测对象避免交叉感染、读数清晰直观方便操作人员快速判断的实际要求。从握持区域的结构设计来看，手柄部分做了贴合手掌自然弯曲弧度的收腰处理，表面预留了防滑纹理的加工位，整机重心落在手柄中上部，单手握持时手腕无需额外发力调整角度，长时间举持筛查也不会产生明显的酸胀感，适配不同手掌大小的操作人员使用。设备的检测探头位于机身最前端的突出位置，做了内凹的防护结构设计，日常放置或者操作过程中即使发生轻微磕碰，也不会直接损伤探头的红外感应镜片，

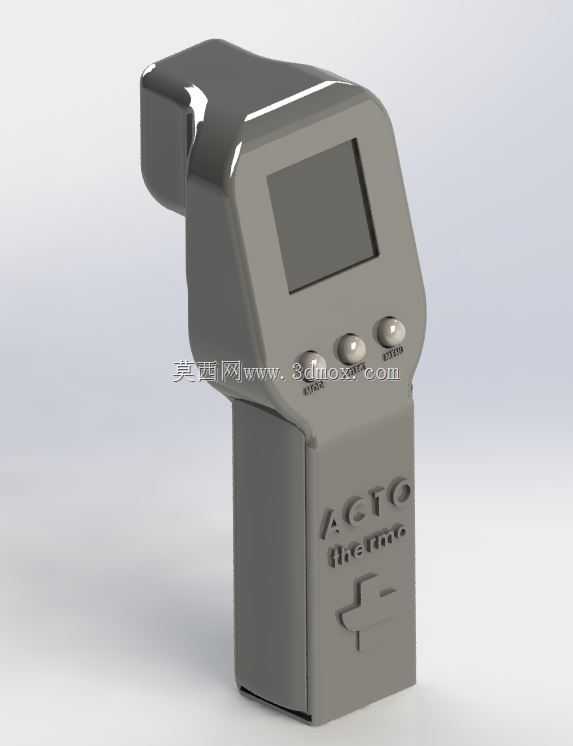

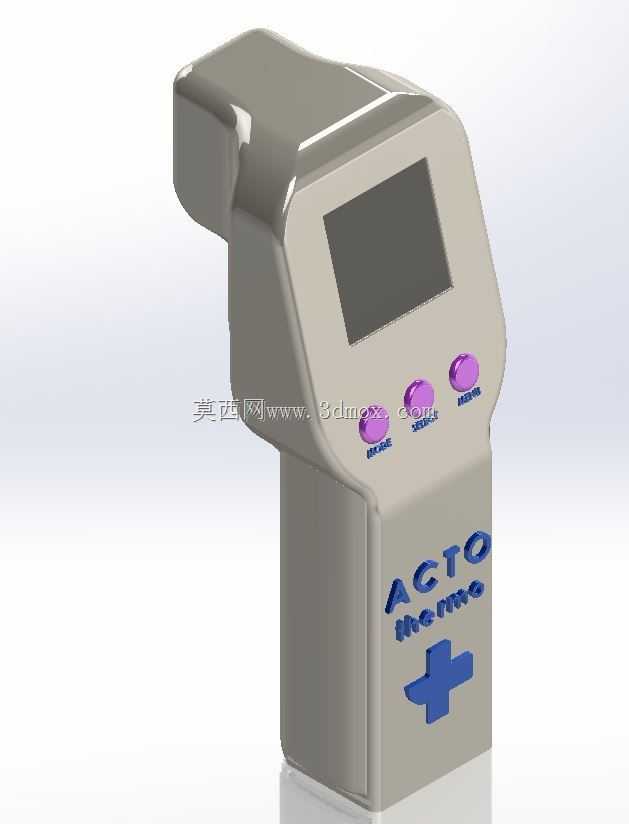

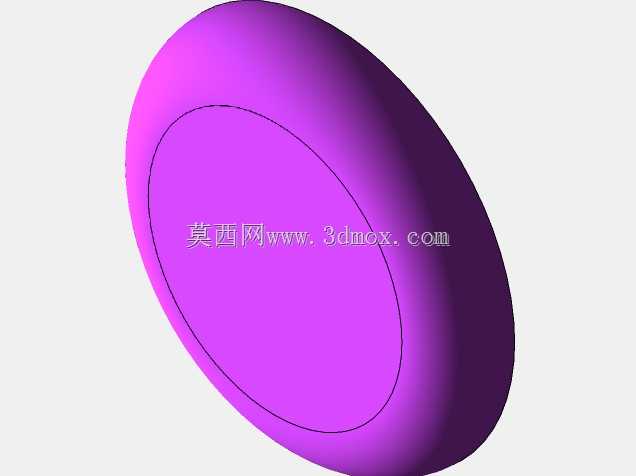

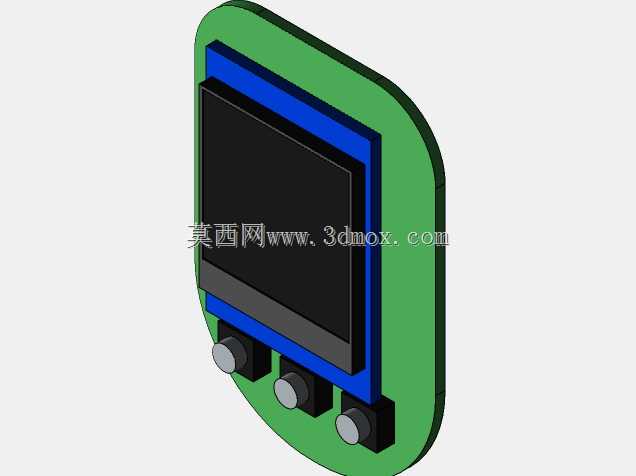

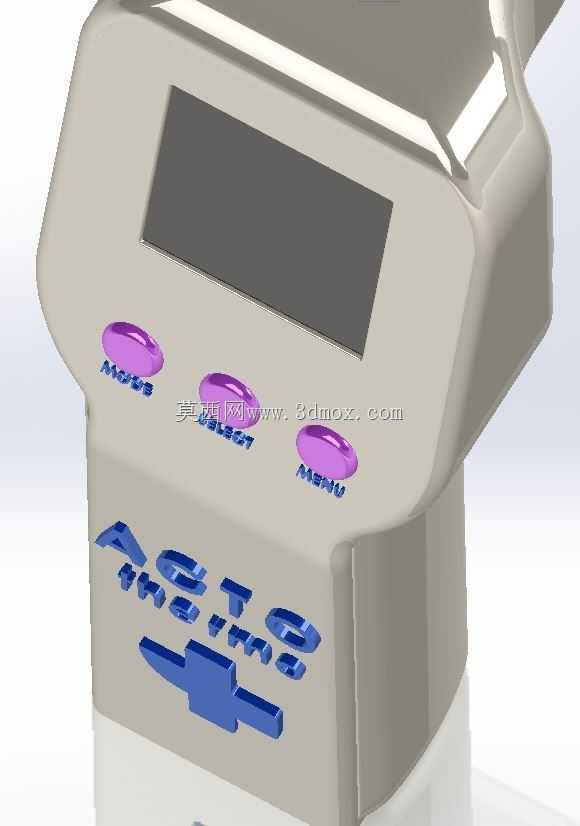

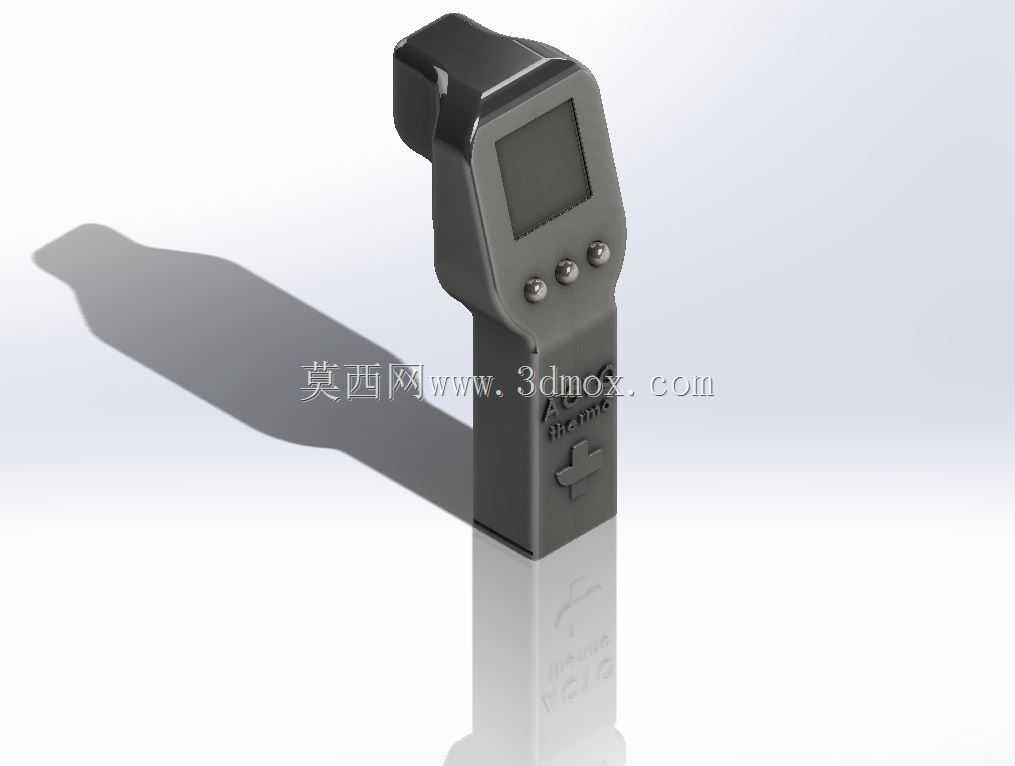

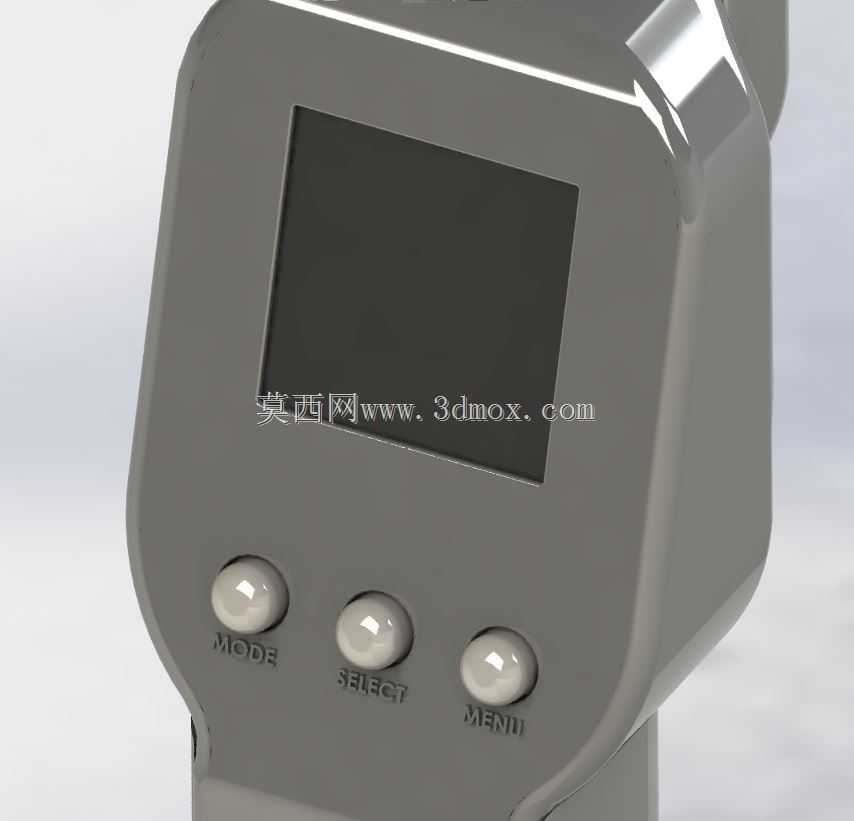

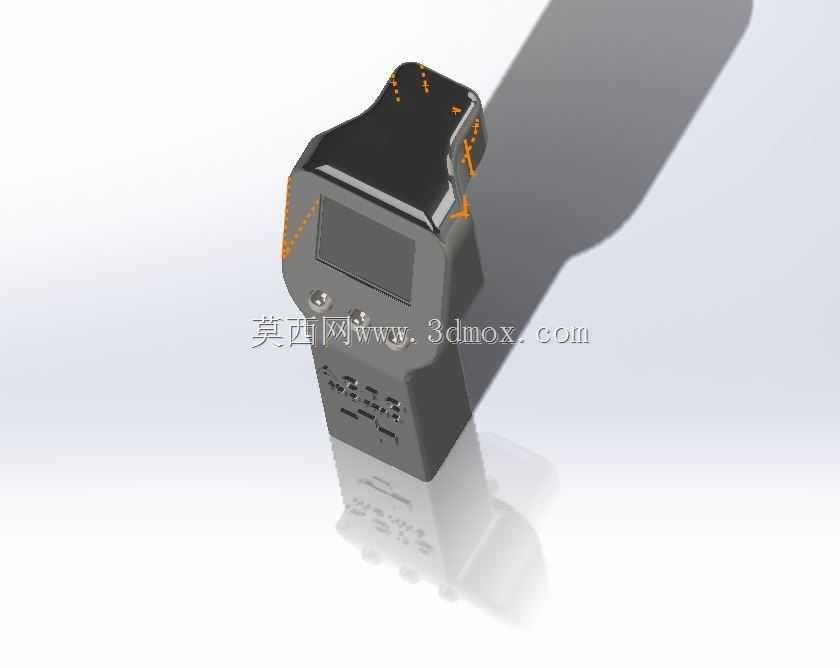

　　探头周边预留了传感器安装的定位卡槽，装配时可以直接卡入固定，不需要额外打胶固定，既提升装配效率，也方便后期维护更换传感器部件。机身正面的显示区域做了15度左右的仰角设计，操作人员握持设备对准被测对象时，视线自然下落就能清晰看到屏幕上的温度数值，不需要刻意歪头或者调整手腕角度去看屏幕，屏幕周边做了一圈高出屏幕表面0.8mm的围边，即使屏幕朝下平放在桌面上，也不会刮花显示面板。操作按键设置在屏幕下方的拇指操作区域，三个按键分别对应模式切换、测量触发、设置调整功能，按键的凸起高度控制在1.2mm，按压力度设置在5N左右，既不会因为轻微触碰产生误触发，也不需要用很大力气按压，戴薄型医用手套操作时也能准确按到对应按键，

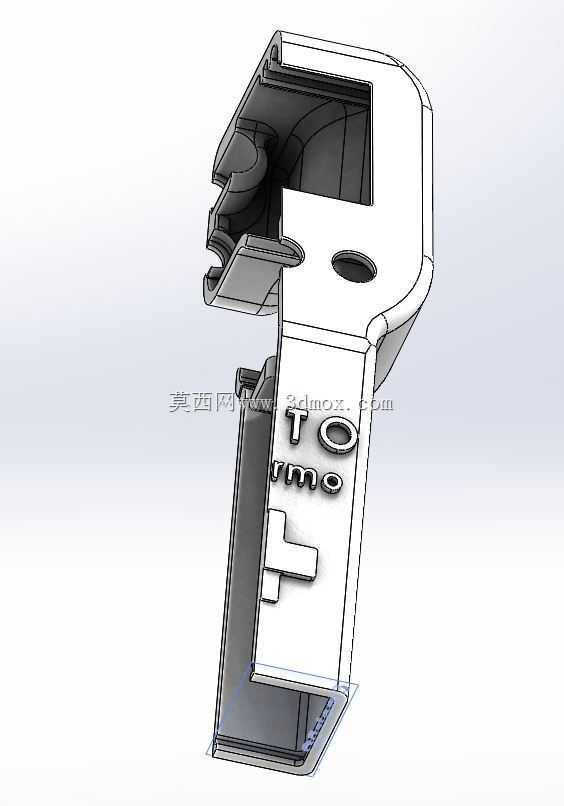

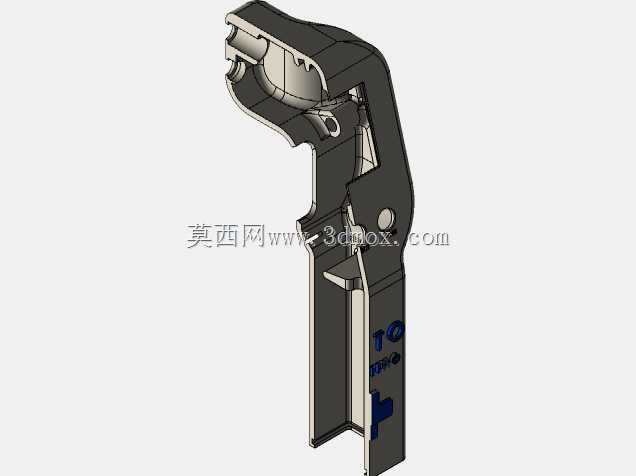

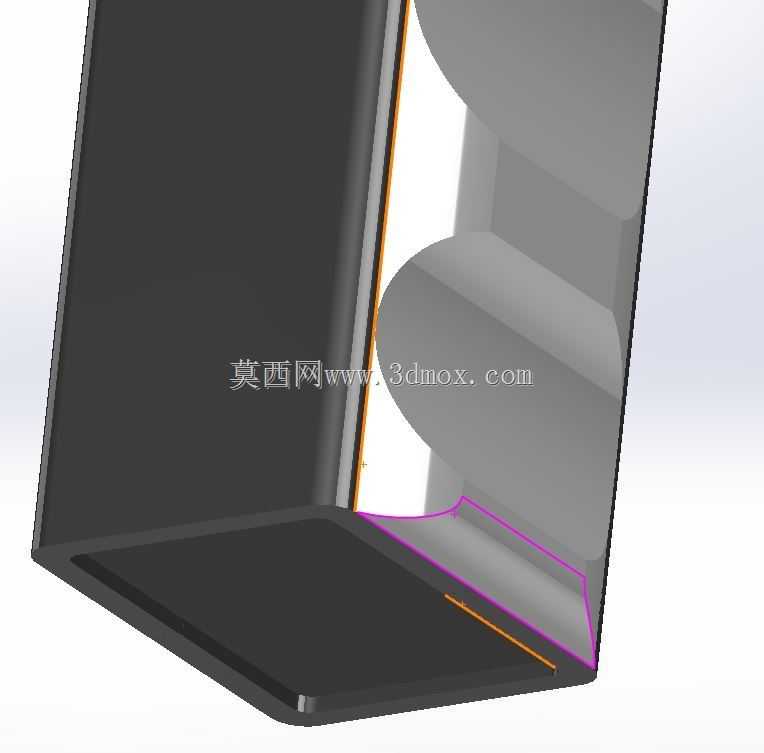

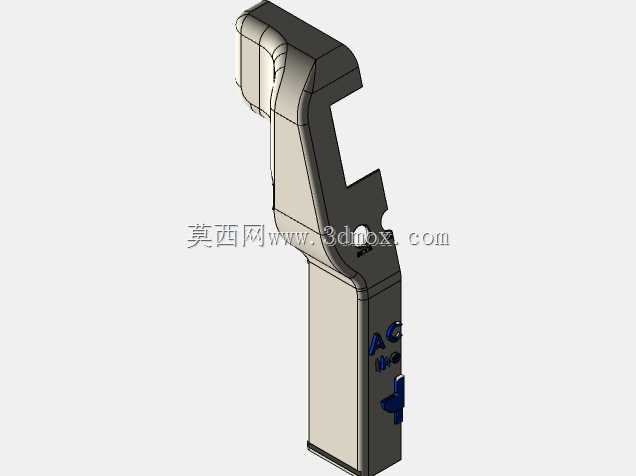

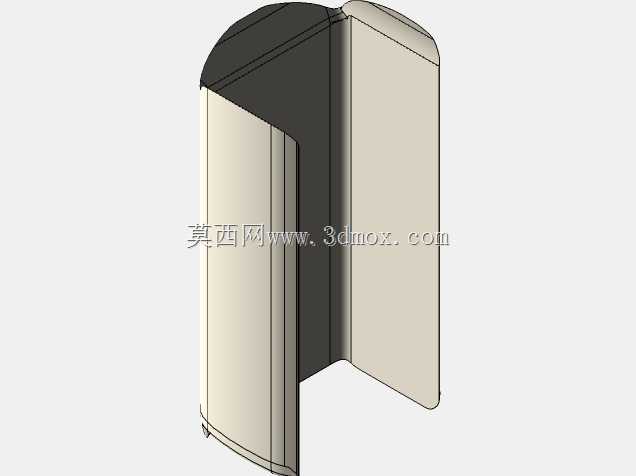

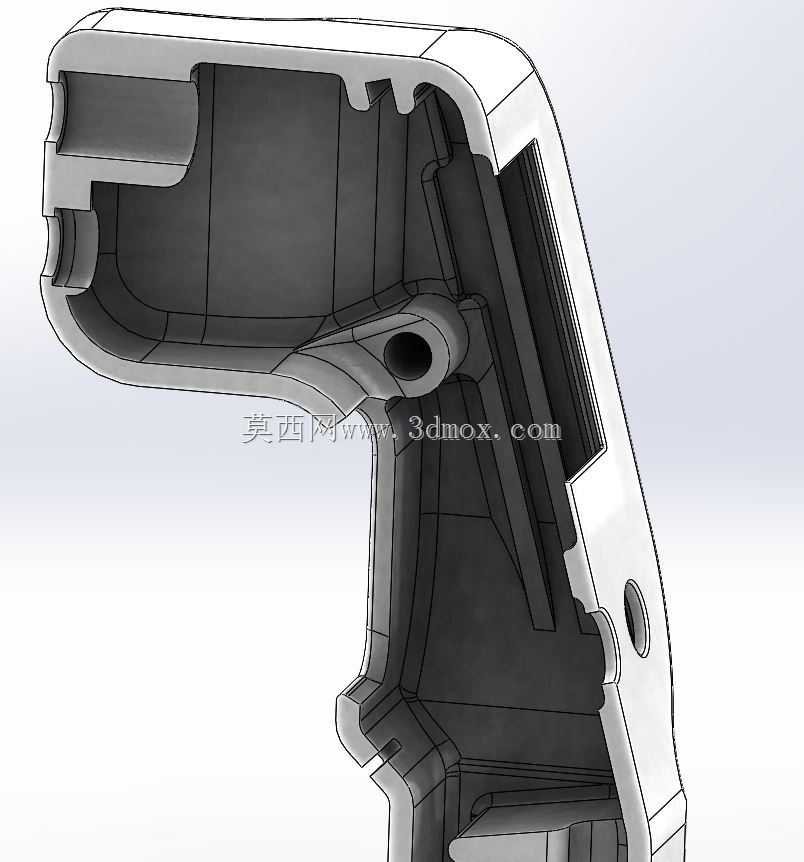

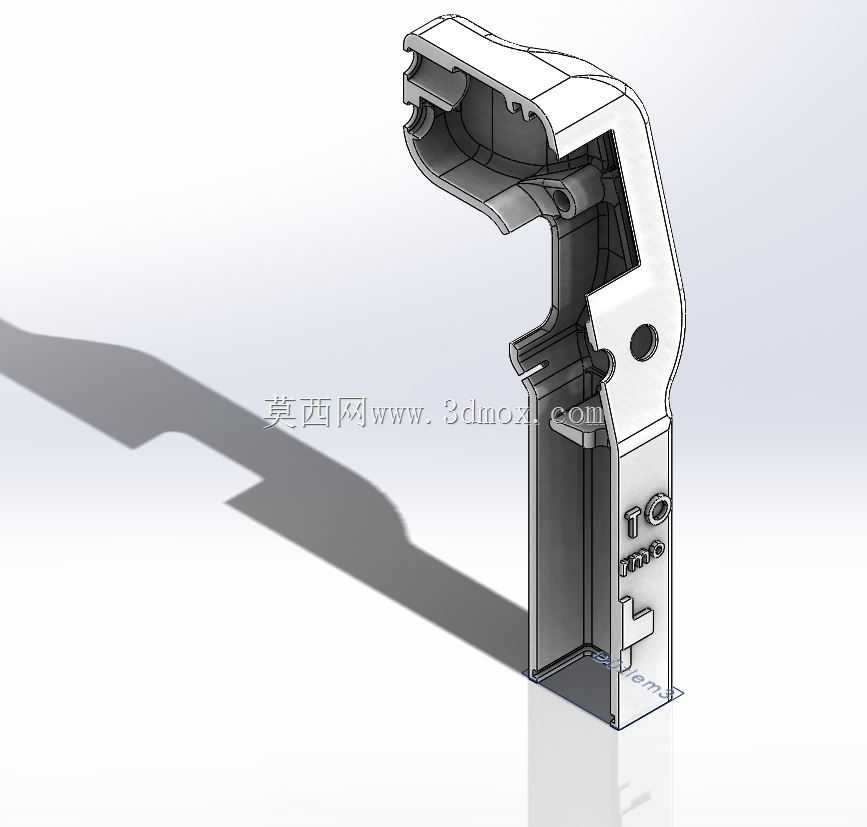

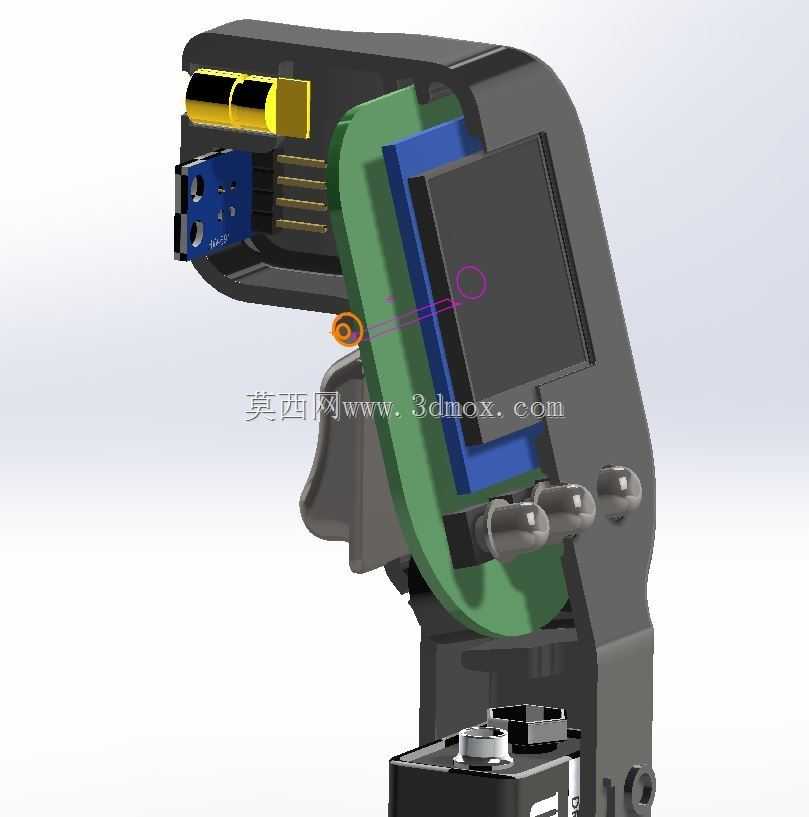

　　按键周边做了防水密封圈的安装槽，日常使用时遇到消毒喷雾喷洒也不会渗入机身内部损坏电路。机身外壳采用上下分壳的结构设计，分型线设置在机身侧面的棱线位置，合壳后不会产生明显的刮手毛边，内部的筋位布局同时兼顾电路板固定、电池仓限位、传感器组件定位的多重作用，电池仓设置在手柄底部，采用常规五号电池供电的结构设计，不需要定制专用电池，现场使用时如果电量耗尽可以随时更换电池继续工作，电池仓盖做了卡扣加防丢挂绳的结构，更换电池时仓盖不会完全脱落遗失。设备前端的探头与机身主体的衔接位置做了圆弧过渡，没有尖锐的棱角，日常使用中即使不小心碰到被测对象也不会造成划伤，机身侧面预留了挂绳孔的位置，可以搭配手腕挂绳使用，避免操作时手滑摔落设备。

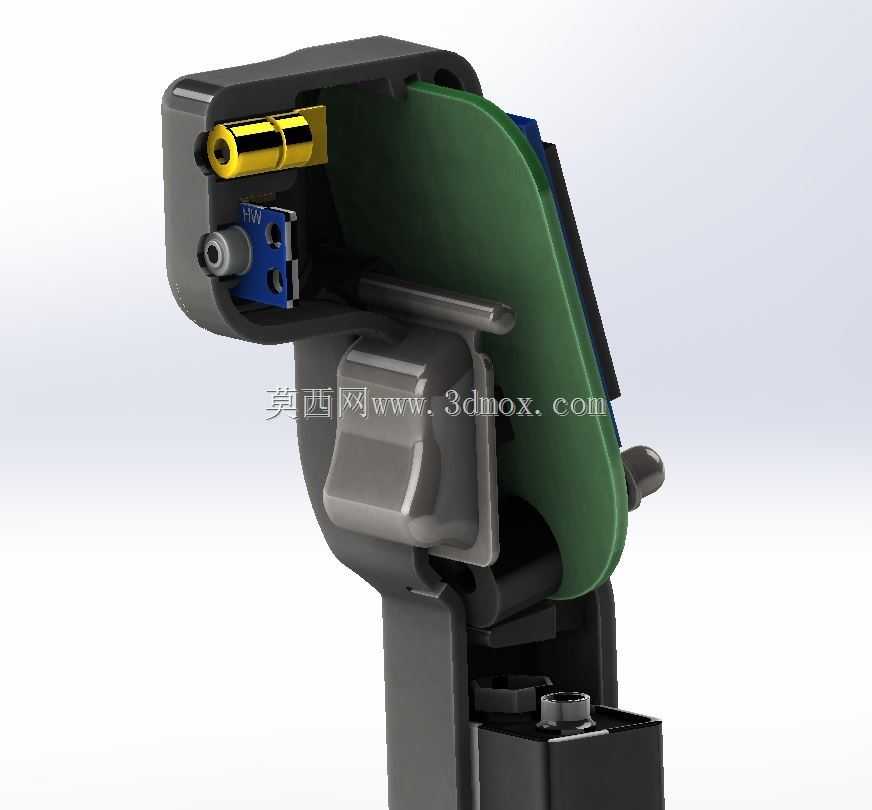

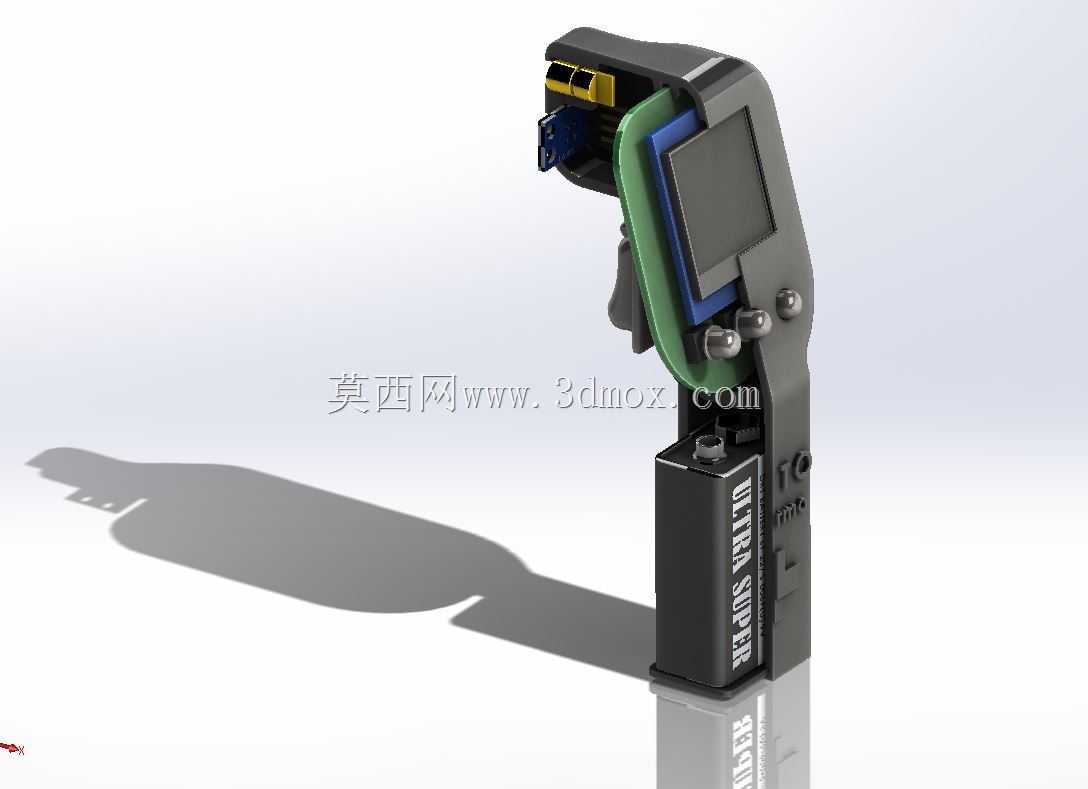

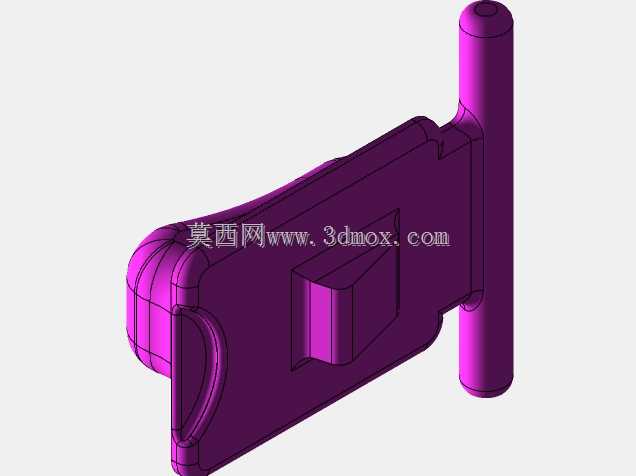

　　从功能布局的逻辑来看，测量触发按键设置在最靠近拇指自然放置的位置，操作人员握持设备对准被测对象额头位置时，拇指自然下压就能完成测量，整个测量过程不需要挪动手指位置，单次测量响应时间控制在1秒以内，完全满足大流量人员快速筛查的效率要求。设备的外形尺寸控制在长度160mm、宽度85mm、厚度45mm左右，可以轻松放入常规的工作服口袋或者便携工具包中携带，不需要配备专用的收纳箱，日常外出执勤携带非常方便。内部结构设计时，将发热相对明显的电源管理电路设置在手柄下部远离红外传感器的位置，避免电路自身发热影响温度测量的精度，传感器与电路板之间采用软排线连接，装配时可以调整探头的安装角度，保证红外感应点的对准精度，机身内部预留了足够的散热间隙，长时间连续工作时机身表面温度不会明显升高，握持时不会产生不适感。外壳的壁厚控制在2.2mm，采用ABS材质注塑成型即可满足结构强度要求，日常使用中从1.2米高度自由跌落到水泥地面，外壳也不会出现开裂或者内部部件移位的情况，外壳表面做了细晒纹处理，不容易残留指纹和污渍，日常使用消毒湿巾擦拭也不会腐蚀表面留下痕迹。
