嵌入式指纹识别采集传感组件结构

做智能门禁、考勤终端、工控权限锁这类设备的结构设计时，指纹采集端的选型和安装适配是绕不开的环节，这款嵌入式指纹传感组件的结构，刚好适配多数中小型终端设备的前置安装需求。先从实际安装场景说，这类传感组件大多用在人员权限核验的终端上，比如写字楼的通道闸机前置核验端、车间设备的操作权限锁、智能储物柜的身份识别区、小区单元门的门禁面板，还有部分带权限管控的工控设备操作面板，核心作用就是采集人体指纹的脊线谷线特征，把生物特征转化为电信号传递给后端识别模块，完成身份核验的前端采集动作。

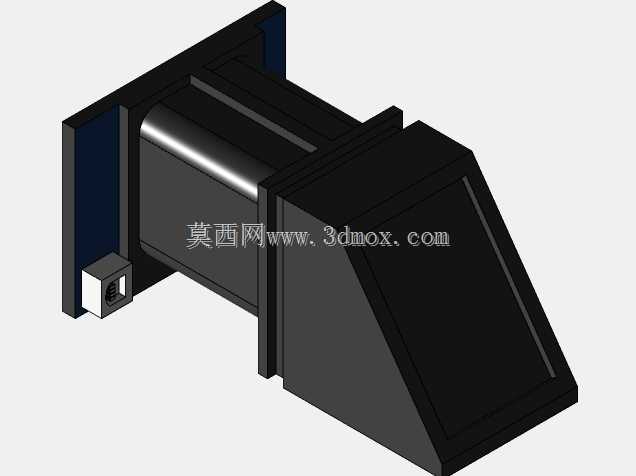

从结构设计思路来看，这款组件采用了前置斜面采集面加后置插接主体的结构，没有做多余的外露凸起，采集面做了15度左右的倾斜角，这个角度是经过实际操作验证的——用户手指自然伸出触碰采集面时，指腹可以完全贴合采集窗口，不需要刻意弯折手腕调整角度，能大幅降低采集失败的概率，尤其是高频通行的闸机场景，单次采集的贴合度直接影响通行效率。安装法兰边和主体做了台阶式限位，安装时只需要在面板上开出对应尺寸的矩形安装孔，把组件从面板后侧推入，法兰边会直接卡在面板背面，不需要额外做正面压圈固定，既保证了面板正面的整洁度，也能减少安装工序，法兰边上预留的两个安装耳可以直接打螺丝固定在面板的安装柱上，抗拉扯能力足够，就算日常使用中手指按压力度偏大，也不会出现组件松动移位的问题。

再看尺寸边界，这款组件的主体截面是标准矩形，整体纵深控制在合理范围，不会占用终端内部过多的安装空间，就算是厚度较薄的闸机面板、储物柜门板，也能轻松容纳，不会出现后端顶到内部电路板或者结构件的问题。采集窗口的尺寸刚好适配成年人指腹的平均接触面积，既不会因为窗口太小导致采集的特征点不足影响识别率，也不会因为窗口过大浪费面板的布局空间，给面板上的按键、显示屏、刷卡区预留足够的排布位置。组件后侧的插接端做了导向结构，和后端的FPC排线或者电路板对接时，不需要反复对位，插装到位后有明显的卡位手感，能避免生产组装时出现虚接的问题，后续维护更换也不需要拆解整个终端面板，只需要从后侧拔下组件就能替换，维护效率很高。

从功能适配的角度，这个结构的外壳做了细微的磨砂纹理处理，日常使用中不容易残留指纹印和污渍，就算长时间高频使用，采集窗口周边也不会积累明显的污垢，减少日常清洁维护的频次。外壳的边角都做了小圆角过渡，没有尖锐的棱角，用户手指触碰时不会有刮擦感，安装时也不会划伤安装人员的手部或者面板的漆面。组件的整体结构做了密封配合设计，法兰边和面板接触的位置可以加装薄型密封胶圈，适配户外使用的门禁终端时，能阻挡日常的溅水和灰尘进入设备内部，提升户外场景下的使用寿命，不会因为少量淋雨或者积灰就出现采集失灵的问题。

实际做结构适配的时候，要注意安装孔的公差控制，开孔尺寸比组件主体单边大0.1mm即可，公差过大会导致组件安装后出现晃动，公差过小则会导致组装时推入困难，法兰边的贴合面要保证平面度，避免安装后出现缝隙影响外观和密封效果。另外组件后侧要预留至少5mm的排线弯折空间，避免排线被主体和内部结构件挤压导致线路断裂，采集面的正面要和面板外表面保持齐平或者略微突出0.2mm以内，突出过多容易被过往的物品磕碰损坏，凹陷过深则会导致指腹无法完全贴合采集窗口，影响识别成功率。这类嵌入式传感组件的结构设计，核心是在保证采集功能稳定的前提下，尽可能降低安装适配的难度，兼顾不同场景下的使用耐久性，毕竟作为高频接触的前端部件，结构可靠性直接决定了整个终端设备的使用体验。
