工业商用Y型洗涤设备结构设计

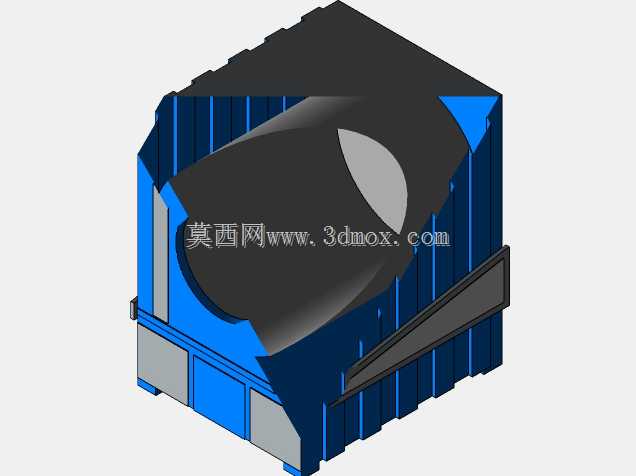

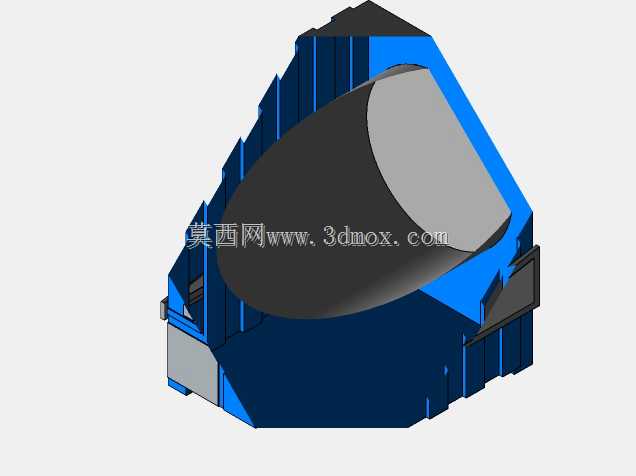

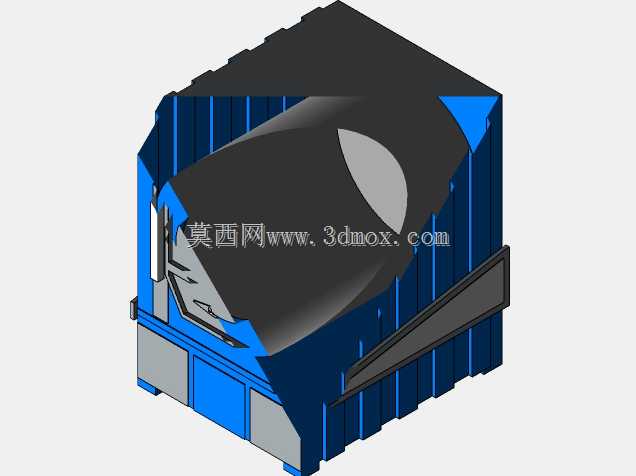

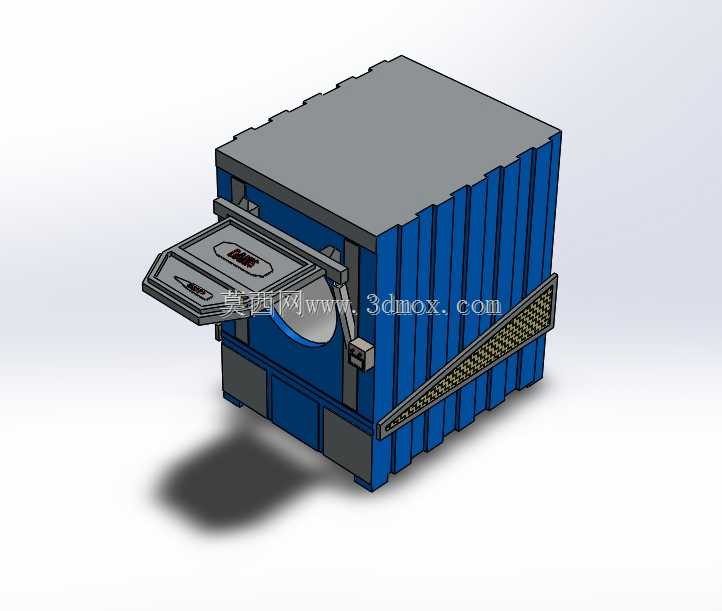

这款Y型结构的工业洗涤设备，主要面向商用集中洗涤场景设计，常见于大型酒店布草洗涤车间、工矿企业员工工装集中清洗站点、专业洗衣厂的重污织物处理工位，区别于家用洗衣设备，其核心定位是处理大批次、高污渍负载的工业级洗涤需求，可适配棉麻、化纤、混纺等多种材质的工装、布草、滤布等物件的清洗作业。从结构设计逻辑来看，设备采用集装箱式集成箱体布局，外部采用波纹加强筋侧板设计，这种结构并非单纯的外观造型选择，而是考虑到工业洗涤过程中筒体内高速转动带来的持续振动载荷，波纹侧板能够在不额外增加板材厚度的前提下，大幅提升箱体整体的结构刚性，降低设备满负载运行时的箱体形变幅度，同时减少共振传导带来的车间噪音污染。设备正面设置的外翻式装载门采用双层密封结构，门体上的观察窗可在设备运行过程中直观查看内部洗涤状态，门体的铰链结构做了加强支撑设计，配合侧边的斜向加强撑杆，可承受大重量门体频繁开合的载荷，避免长期使用后出现门体下垂、密封失效漏液的问题。设备的安装边界需要结合现场工况预留足够的操作空间，正面开门方向需预留至少1.2米的操作距离，方便操作人员装卸待洗物件，设备侧边预留的管线接口区域需预留0.5米以上的检修空间，方便后期对接进排水管路、供电线路以及蒸汽加热管路——针对有高温洗涤需求的场景，这款设备可适配蒸汽加热模块，这也是工业洗涤设备区别于民用设备的典型设计，可快速将洗涤液加热至设定温度，提升重油污织物的清洗效率。从功能布局来看，设备的Y型内筒结构设计，能够在洗涤过程中让织物形成更充分的抛落翻转路径，相比传统卧式单筒结构，Y型分流的内筒通道可减少织物缠绕打结的概率，让洗涤液与织物表面的接触更充分，同时降低洗涤过程中织物的拉扯磨损率，延长布草的重复使用寿命。设备底部设置的分体式支撑脚座，采用减震垫与地面预埋螺栓配合的安装方式，可根据现场地面的平整度调整脚座高度，保证设备整体处于水平状态，避免高速脱水阶段因重心偏移产生过大振动。设备顶部的封闭盖板采用整块冲压成型设计，既可以避免洗涤过程中液体飞溅，也能减少设备运行时的热量散失，提升加热环节的能效表现。在细节设计上，门体侧边设置的安全联锁装置，是工业设备必备的安全设计，只有当门体完全闭合锁止后，设备的内筒驱动系统才能启动运行，避免运行过程中门体意外开启带来的安全隐患。设备侧面的格栅结构是通风散热通道，用于给内置的驱动电机、控制元件提供散热气流，避免长期高负载运行时电气元件过热触发保护停机。这类工业洗涤设备的三维建模过程中，需要重点考量运动部件的干涉检查：门体开合的全行程范围内不能与周边结构、现场预留的操作空间产生碰撞，内筒转动的极限位置要与箱体内壁保留足够的安全间隙，密封结构的压缩量要控制在合理区间，既要保证密封效果不漏水，也要避免密封件过度压缩导致过早老化失效。对于设备选型的用户来说，这类集成式箱体结构的设备不需要额外做复杂的地基施工，只要现场地面的承重能力满足设备满负载运行的要求，完成管线对接后即可投入使用，相比分体式洗涤设备，安装调试的周期更短，也更适合场地需要调整搬迁的使用场景。
