车间带轮带扶手物料周转储运箱

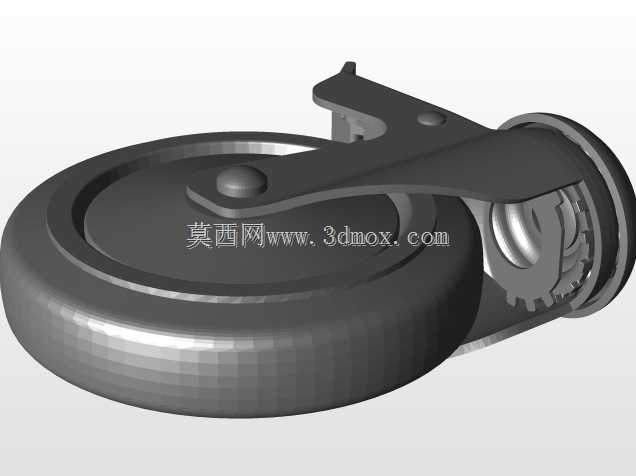

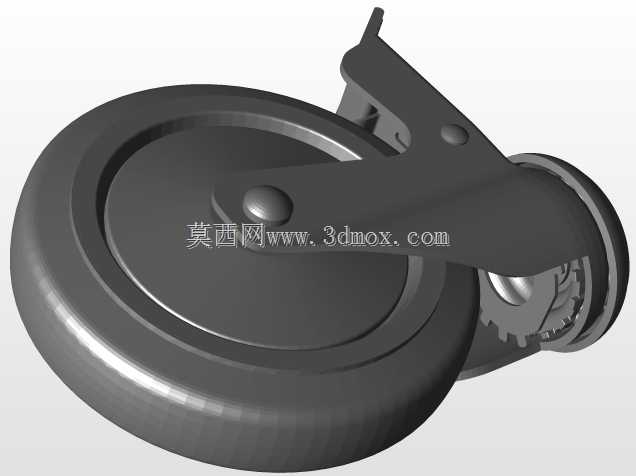

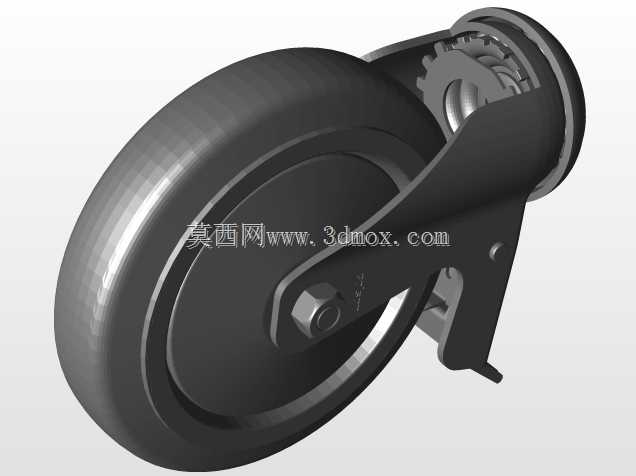

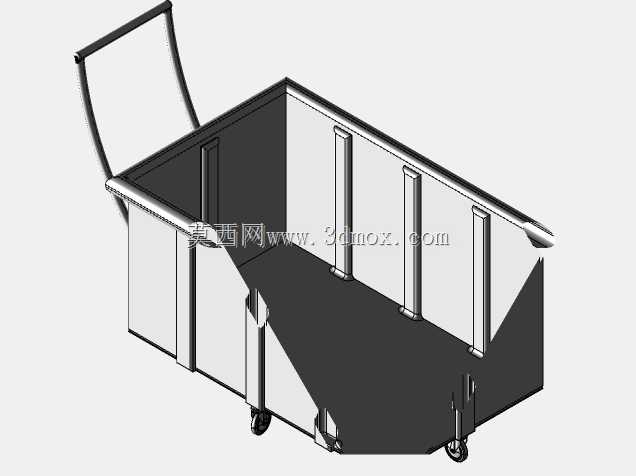

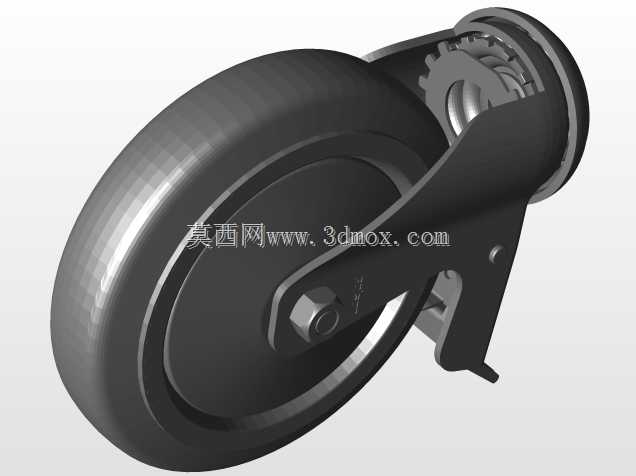

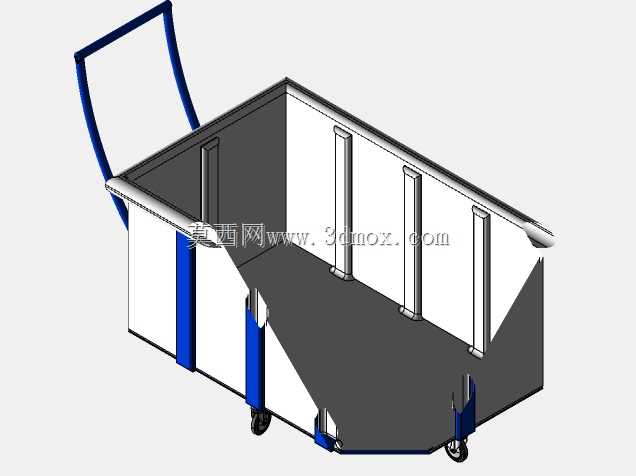

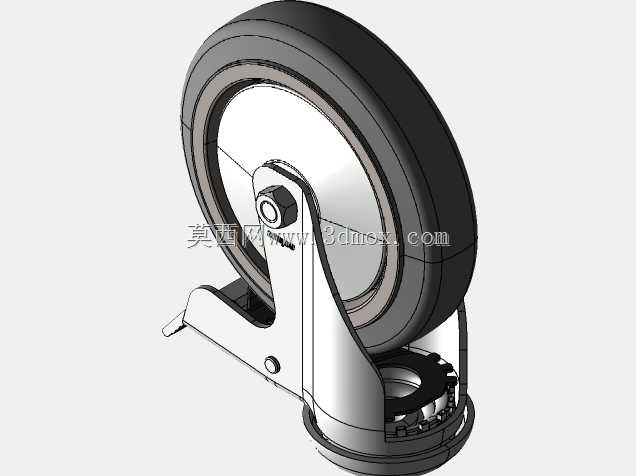

在离散制造车间的物料转运环节，这类带轮带扶手的储运箱是衔接上下工序、打通线边仓与工位物料流转的核心工位器具，不同于普通无轮储物箱，它的设计完全围绕短距离高频次物料搬运的实际工况展开。从结构设计逻辑来看，箱体采用敞口式深腔结构，侧壁做了等距竖向加强筋布局，能够在满载状态下避免侧壁受物料挤压向外鼓胀变形，加强筋的间距经过反复校核，既不会因为筋条过密增加不必要的材料成本，也不会因为筋条间距过大导致侧壁刚度不足，在堆放颗粒状、块状加工件或者包装好的标准件时，箱体侧壁的形变率可以控制在工业允许的安全阈值内。箱体底部的脚轮采用前万向轮后定向轮的布局，这种搭配是车间手推转运器具的经典配置，后侧两个定向轮负责保证推行过程中的直线稳定性，前侧两个万向轮负责转向调整，在狭窄的车间通道、设备间隙之间穿行时，操作人员只需要通过后侧的扶手施加很小的侧向力就能完成转向，不需要像全万向轮结构那样反复调整推行方向，大幅降低了操作人员的劳动强度。扶手采用一体化弯折成型的框式结构，从箱体后侧上部延伸至适合人体发力的高度，扶手的握持段做了圆弧过渡处理，没有尖锐棱角，操作人员推行时手掌不会被硌伤，扶手与箱体的连接位置做了局部加强，避免满载推行时连接位置出现应力集中导致断裂。箱体的尺寸边界设计充分考虑了车间现有物流通道的宽度、工位旁的暂存空间以及标准托盘的堆叠适配性，箱体的外廓宽度适配大多数车间1.2米宽的人行通道，长度方向可以在标准托盘上并排摆放两个，空载时可以互相嵌套堆叠，大幅减少空箱存储时占用的仓储空间。在实际应用场景中，这类储运箱可以覆盖机械加工车间的毛坯件转运、装配车间的标准件配送、仓储环节的零散物料归集等多个场景，箱体的敞口设计方便操作人员快速取放物料，不需要额外开启箱盖的操作步骤，适合高频次取料的工位使用。箱体底部的脚轮安装位置做了局部加厚处理，脚轮的安装座嵌入箱体底部的加强凸台内，避免满载时脚轮安装位置被压裂，脚轮本身选用耐磨聚氨酯材质，在车间环氧地坪或者水泥地面上推行时不会产生明显噪音，也不会刮伤地坪表面，同时具备一定的承重能力，能够满足常规工业物料的装载需求。设计过程中还充分考虑了箱体的耐用性，所有棱边都做了圆角过渡处理，避免搬运过程中磕碰导致的棱边开裂，侧壁的竖向加强筋同时也能起到防撞的作用，当箱体在转运过程中碰到设备或者墙体时，加强筋会先接触碰撞面，避免箱体主体结构直接受冲击损坏。不同于一次性包装容器，这类储运箱可以反复循环使用，长期使用下来能够大幅降低车间物料转运的包装成本，同时统一规格的箱体也方便车间做物料的定置管理，不同类型的物料可以通过箱体外侧的标识牌快速区分，减少物料错拿错放的概率。在建模过程中，所有的配合尺寸都按照实际加工公差做了预留，脚轮的安装孔位、扶手的连接孔位都符合通用五金配件的安装标准，设计人员可以直接调用这个模型做车间物流布局的方案验证，也可以根据自身车间的物料载重需求调整箱体的壁厚、脚轮的规格参数，不需要从零开始做结构设计，能够大幅缩短工位器具的设计周期。
