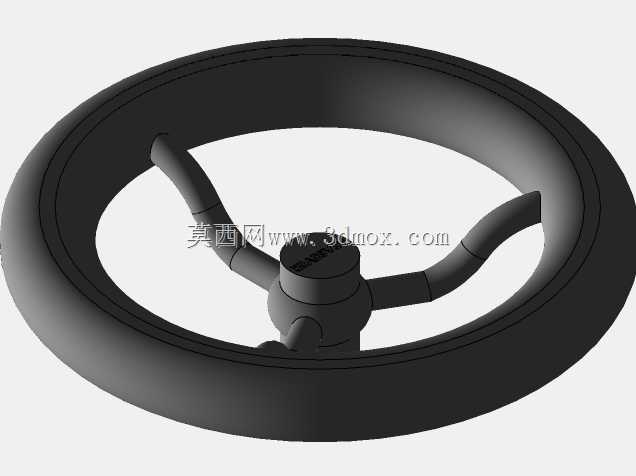

三辐式手轮转向操作构件三维结构

这类三辐式手轮构件，常被应用在各类需要手动调节、转向操控的工业设备场景中，比如机床的进给调节工位、管道阀门的启闭操作端、轻工设备的行程调整部位，还有部分农用机械、小型工程机械的手动操控单元，都能见到同结构构件的身影。和常见的盘式手轮不同，这款构件采用三辐条连接轮缘与中心轮毂的结构，辐条做了适配人手施力的弯曲造型，不是直连的生硬结构，操作人员在转动手轮的时候，手掌贴合轮缘施力，弯曲的辐条能在大角度转动时避让指关节，避免直辐条在快速转动时硌伤手部，长时间操作的疲劳度会比直辐结构低不少。

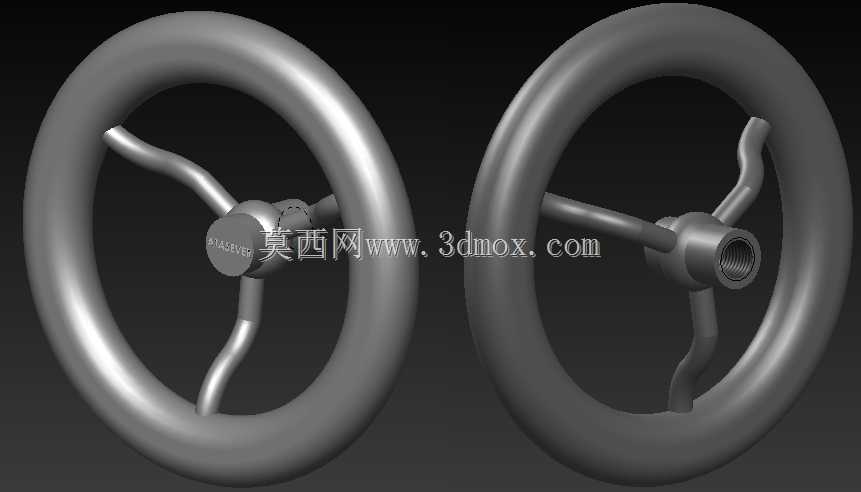

从实际使用的功能角度看，这类手轮的核心作用是把人手的圆周扭力传递到中心连接的阀杆、调节丝杠或者转轴上，中心轮毂位置设计了内螺纹连接孔，孔端做了倒角导向，安装时可以快速对准被连接件的外螺纹轴段，不需要额外的对位工装就能顺利旋合，轮毂的端面做了平整加工，旋紧后能和被连接件的轴肩端面完全贴合，传递扭矩的时候不会出现偏摆，避免长期使用后连接位置松旷。轮缘部分采用了等直径的圆截面造型，整个圆周的握持手感一致，不管操作人员站在哪个操作方位，都能获得相同的握持摩擦力，不会因为轮缘截面变化出现打滑的情况，轮缘的表面做了圆滑过渡处理，没有尖锐的棱角，即使操作人员戴劳保手套操作，也不会勾挂手套纤维，影响操作流畅度。

在设计思路上，这款构件优先考虑了手动操作的人机工程学需求，三辐条的布局不是均匀120度分布，而是根据人手操作时的常用施力角度做了偏移，其中一根辐条对应手轮竖直向上的常规停放位置，另外两根辐条分别落在左右两侧便于手部发力的角度区间，当需要快速转动手轮的时候，操作人员可以单手扶住轮缘，顺着辐条的弯曲走向连续施力，不需要频繁换手。结构强度方面，辐条和轮缘、轮毂的连接位置都做了圆弧过渡，没有应力集中的直角接缝，在承受大扭矩操作的时候，连接位置不会因为应力集中出现断裂，即使操作人员用加力杆套在轮缘上额外施力，过渡位置的应力分布也能保持在材料许用应力范围内，不会出现塑性变形。

从安装边界的尺寸逻辑来看，这类手轮的轮缘外径是根据所需操作扭矩匹配的，需要传递更大扭矩的场景下，轮缘外径会相应增大，利用更长的力臂降低操作人员的施力力度，这款手轮的中心螺纹孔规格适配常规的调节轴径，轮毂的轴向长度做了合理控制，不会因为轮毂过长占用过多的安装空间，也不会因为长度过短导致螺纹啮合圈数不足，出现连接强度不够的问题。轮缘到中心轮毂的径向空间里，三辐条的排布留出了足够的空隙，操作人员的手指可以顺利穿过辐条间隙握持轮缘，不会因为辐条间距过小卡滞手指，在需要微调操作角度的时候，还可以用手指勾住辐条做小角度的精准转动，比单纯握持轮缘的调节精度更高。

实际工况使用中，这类手轮不需要额外的辅助握持结构，本身的轮缘直径就足够提供稳定的握持面，和带摇把的手轮相比，没有突出的摇把结构，不会在设备运行过程中因为意外剐蹭带动手轮转动，造成设备参数偏移，安全性更适合在人员走动频繁的车间设备上使用。另外，手轮的正反两面结构做了对称设计，不管是安装在设备的正面操作位还是侧面操作位，都能保持一致的操作手感，不需要区分安装方向，降低了现场装配的难度，也减少了备件储备的品类，不需要根据安装方向储备不同结构的手轮备件。辐条的弯曲造型除了提升操作手感，还在不增加整体重量的前提下提升了辐条的抗扭刚度，和同直径的直辐条手轮相比，弯曲结构的辐条在承受相同扭矩时的变形量更小，操作时的跟手性更好，不会出现手轮转了一定角度、被调节构件还没动作的虚位感，调节的反馈更加直接。
