工业商用滚筒式洗衣设备结构设计

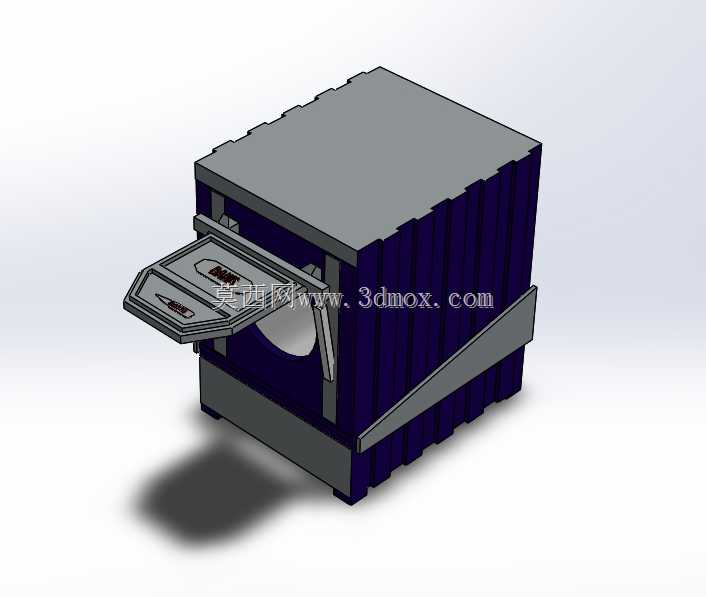

在商用布草洗涤、小型洗衣门店、工矿企业职工衣物集中清洗这类场景里，这类前置开舱的工业洗衣设备是核心作业载体，和家用机型不同，它的结构设计优先考虑连续作业的稳定性、大装载量的结构强度，以及日常运维的拆装便利性。从三维结构来看，整机采用立方体外廓的箱式承载架构，外部围护采用竖向波纹式侧板设计，这种结构并非单纯的外观造型，而是在不额外增加板材厚度的前提下，大幅提升侧板的抗形变能力，设备满载运行时筒内衣物偏心带来的交变载荷，会通过外筒的支撑结构传递到整机框架，波纹侧板可以抵消部分侧向的形变应力，避免长期运行后外壳出现鼓胀、焊缝开裂的问题。设备正面采用外翻式舱门结构，舱门通过双侧铰接支架与前方面板连接，铰接位置设置了加强筋结构，舱门开合角度可以满足大尺寸布草的取放需求，不会出现衣物剐蹭舱门边缘的情况，舱门内侧的密封配合面做了整圈的贴合平面设计，保证运行时的舱内密封效果，避免洗涤过程中出现渗水问题。设备的支撑结构采用底部框架承托的方式，整个洗涤滚筒的重量全部由底部的焊接框架承载，侧面设置斜向加强撑连接底部框架与侧围上部，形成三角稳定结构，抵消滚筒高速运转时产生的侧向倾覆力矩，不需要额外在墙面做固定支撑，设备就位后调平底部支撑脚即可投入使用，降低了安装场景的限制。从安装边界来看，整机的立方体外廓在布置时只需要预留正面舱门全开的操作空间，侧面和背部只需要留出管线连接与散热的间隙即可，不需要额外预留过多的侧向操作空间，非常适合空间紧凑的商用洗涤作业场景。设计过程中，将所有的电控组件、驱动组件的安装位都预留到了设备顶部与背部的封闭腔体内，和洗涤舱做了完全的物理隔离，避免洗涤过程中的水汽、渗漏的液体接触电气部件，提升设备运行的安全系数。舱门的观察窗采用内嵌式设计，既可以在设备运行过程中观察内部洗涤状态，又不会突出于正面面板，避免过往人员磕碰造成损坏。设备的前方面板做了内凹式的舱门容纳位，舱门关闭后完全嵌入面板内，整机关闭后正面没有突出的结构，日常清洁设备表面时可以直接擦拭，没有卫生死角，符合商用场景下的日常清洁要求。在结构强度校核层面，侧围的波纹结构经过载荷验算，在满载额定装载量、滚筒高速脱水产生最大振动载荷的工况下，侧板的最大形变量控制在板材许用形变范围内，不会出现共振异响的问题。底部框架采用矩形钢管焊接成型，所有的支撑连接点都做了加强筋补强，驱动电机、滚筒轴承座的安装位都设置了加厚的安装垫板，避免长期运行后安装位出现螺栓松动、安装面塌陷的问题。斜向加强撑的角度经过优化，刚好可以将侧围上部的受力传导到底部框架的主承重梁上，不会让侧板单独承受侧向载荷。这类设备的三维建模过程中，需要重点关注舱门铰接点的运动干涉校核，要保证舱门在全开、全关的整个行程里，不会和前方面板、密封结构、内部的筒口部件发生剐蹭，同时要预留出门锁组件的安装空间，保证舱门关闭后可以可靠锁止，在设备运行过程中不会意外开启。另外，外筒和外壳之间的减震组件安装位也需要在建模阶段预留足够的调整空间，方便后续装配时调整减震器的预紧力，匹配不同装载量下的减震需求。
