工业洗涤设备整机结构三维设计

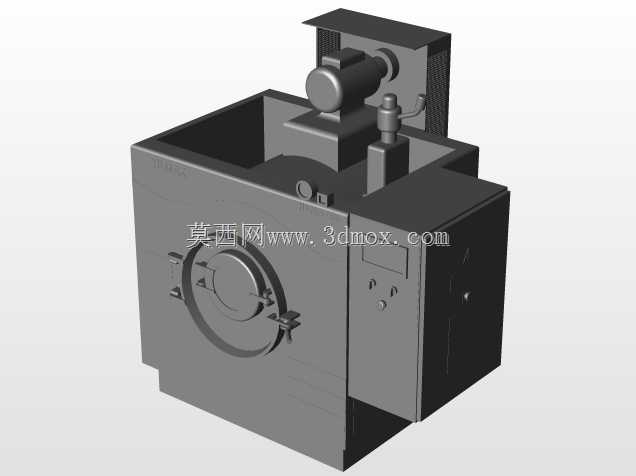

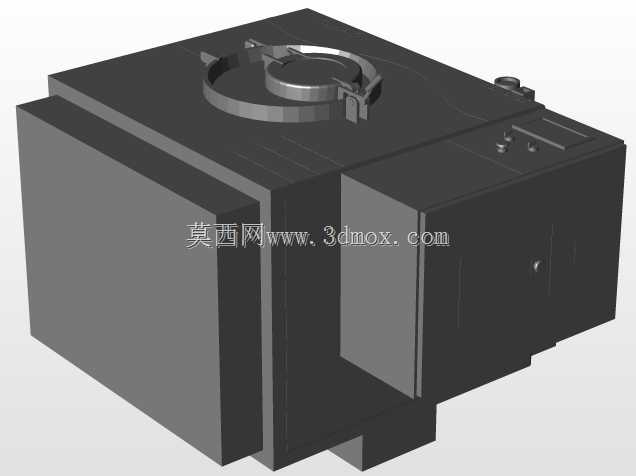

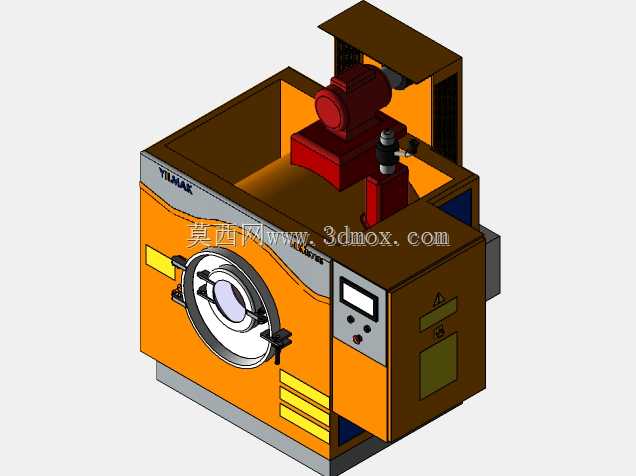

这套三维结构完整还原了商用工业洗涤设备的整机布局，在酒店布草洗涤车间、大型医院洗衣房、规模化水洗厂的场景中，这类设备承担着大批量织物的连续洗涤作业，相比家用洗衣设备，其单次装载量、运行稳定性、工况耐受度都有量级提升，设计过程中需要兼顾洗涤流程的动作逻辑、结构件的承重冗余、运维操作的便捷性多个维度。从实际用途来看，该设备可完成进水、预洗、主洗、漂洗、排水的全流程自动作业，部分同类型机型还可拓展加热消毒、剂量加注的功能模块，适配床单、被罩、工装、台布等不同类型织物的洗涤需求，设备运行时内筒通过带传动结构实现正反转交替，配合提升筋将织物不断抬升跌落，配合洗涤液实现均匀的去污清洁，外筒作为盛水结构需要做严格的密封处理，避免洗涤过程中出现渗漏问题。从功能特性的结构实现来看，整机采用框架式承载结构，外部覆盖钣金护板，正面设置圆形装载门，门体采用铰链连接搭配锁紧结构，保证洗涤过程中门体密封承压不漏水，操作面板设置在正面侧方位置，集成程序选择、运行状态显示、紧急停止等功能控件，设备上部的腔体预留了洗涤剂、柔顺剂的加注空间，同时内置传动组件、进水阀组的安装位，底部设置减震支撑结构，抵消内筒高速运转时产生的偏心振动，避免振动传递到地面影响周边设备运行。设计思路上优先考虑了运维的便捷性，侧方护板采用可拆卸式结构，日常检修时可快速拆除护板接触到内部的传动带、电机、管路阀组等易损部件，管路布局沿框架型材走线，用管卡做固定，避免运行过程中管路晃动磨损，电气走线与水路做物理分隔，降低潮湿环境下的电气安全隐患，内筒的冲孔排布经过优化，既保证洗涤过程中水液的快速交换，又避免织物纤维被孔边勾丝损伤，提升筋的角度和高度经过反复调整，保证不同装载量下都能实现理想的织物抛落效果，避免织物缠绕导致的洗涤不均、偏心过载问题。外形尺寸与安装边界方面，这类工业洗涤设备的整机占地尺寸需要适配标准洗衣房的通道宽度，正面预留足够的开门操作空间，侧方和后方预留检修通道，设备底部的支撑脚可做高度调节，适配地面不平整的安装场景，进水口、排水口的位置统一设置在设备背部下方，对接现场的给排水管路时无需额外做大幅改管，电源接口位置做防水护罩设计，符合潮湿作业环境的电气安全要求，整机的重心经过配平设计，即使在满载高速脱水的工况下，也不会出现明显的晃动偏移，无需额外做地面地脚螺栓固定，降低现场安装的施工成本。在结构细节处理上，所有与水接触的金属部件都做了防腐处理，避免长期接触洗涤液、水汽导致的锈蚀问题，门体的密封胶圈采用耐老化耐洗涤剂腐蚀的材质，长期使用不会出现硬化开裂导致的渗漏，传动电机的安装位设置了张紧调节结构，传动带使用一段时间出现松弛后，可快速调整张紧度，无需拆卸大量结构件，设备内部的配重块安装位置经过计算，抵消内筒满载运行时的偏心量，降低轴承座的受力负载，延长核心转动部件的使用寿命。
