立式桌面型铆压加工设备结构设计

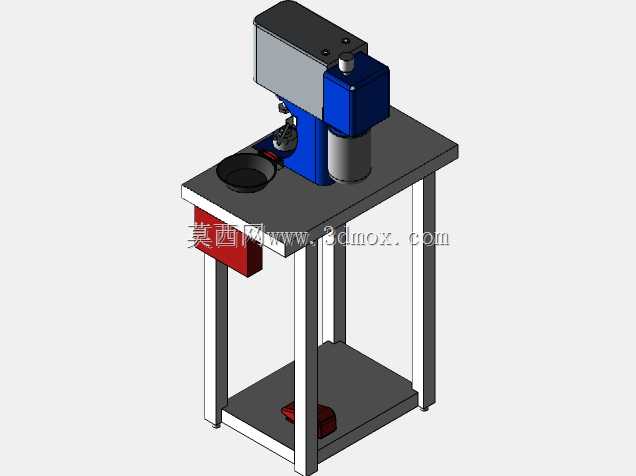

这款立式铆压设备的三维结构，针对小五金件、电子接插件、小型钣金组件的压装铆合工序设计，常见于五金加工车间、电子组装产线的工位旁，适配小批量多品种的零散压装作业需求，相比大型四柱压机占用空间更小，工位部署灵活，不需要专门的设备基础，普通硬化车间地面即可放置使用。从结构布局来看，设备采用方管焊接的立式桌型机架，上层台面作为作业操作面，下层框架预留脚踏组件安装空间，机架支脚底部可搭配可调脚杯，适配车间地面不平整的安装场景，调整水平后即可保证压头的垂直进给精度，避免压装过程中出现偏载导致的铆接歪斜、工件压废问题。上部的执行机构采用模块化布局，动力单元与执行压头集成安装在台面后侧的安装位，动力侧与操作区留出足够的安全操作距离，台面上预留的黑色接料盘可承接压装过程中掉落的小零件、金属碎屑，避免杂物掉落至机架下方影响脚踏机构的动作灵敏度，台面左侧的红色抽屉可存放常用的铆接头、拆装扳手、待加工小工件，减少作业人员往返工具柜取件的走动距离，提升单工位作业效率。操作逻辑上采用脚踏开关触发压合动作，作业人员双手可以全程持握工件完成定位，不需要手动按动操作按钮，既能够提升上下料的对位效率，也能避免手动触发时手部靠近压合区域的安全风险，压头的下行行程可通过上部的调节旋钮做微调，适配不同高度的工件压装需求，针对不同直径的铆接需求，只需更换前端的压头配件即可快速切换工序，不需要对整机结构做大规模拆装调整。设计过程中优先考虑了工位操作的人机工程尺度，台面高度适配普通成年作业人员站立操作的肘部高度，长时间作业不容易产生肢体疲劳，上部执行机构的外罩采用钣金折弯成型，既能够遮挡内部的传动、动力组件避免杂物卷入，也能降低设备运行时的噪音向外传递，机架后侧预留了走线槽位，动力线缆、控制线路可沿机架方管内部排布，避免明线外露被工件剐蹭造成的线路破损风险。安装边界方面，整机的占地面积控制在单人工位的合理范围内，宽度方向不超过常规工作台的尺寸，深度方向预留了脚踏机构的操作空间，设备后侧只需要留出少量的散热与维护空间即可贴墙放置，对于车间面积紧张的小型加工坊、产线边的补加工工位十分适配。压合工位的台面做了加厚处理，可承受压装过程中的反作用力，不会因为长期反复受压出现台面变形凹陷，下部的脚踏开关采用防误触的护罩结构，避免工件掉落砸到开关导致设备误动作，压头的下行位置设置了硬限位结构，即使调节参数出错也不会出现超程撞击台面的问题，从结构层面降低设备故障与操作风险。在实际产线应用中，这类设备可完成空心铆钉的翻边铆合、小轴与钣金件的过盈压装、塑料卡扣的压入装配等多类工序，相比手动压铆工具，压装力度一致性更好，铆接后的工件外观一致性更高，不会出现手动施压力度不均导致的铆接歪斜、松紧不一问题，相比全自动铆接设备，前期投入成本更低，换型调整速度更快，对于加工品类经常切换的中小加工场景适配性更强。结构建模过程中对各个组件的装配间隙做了合理预留，钣金罩壳的安装位预留了装配调节余量，避免加工误差导致的罩壳安装错位，动力单元与机架的连接位置设置了减震垫，可降低设备运行时的震动传递到台面，保证工件定位的稳定性，接料盘采用可抽拉的结构设计，积攒的碎屑可直接抽出倾倒，不需要伸手到压头下方清理，进一步提升日常维护的便捷性。
