四柱式粉末压制成型压实设备结构

在粉末冶金、陶瓷坯件制备、硬质合金压型这类生产场景里，压实工序直接决定坯件的密度均匀性与后续烧结成品率，这款四柱式压实结构的设计，正是针对小批量多品种粉末压制作业的工况需求做的适配。日常作业中，这类设备常被安置在粉体处理工段的末端，承接混料完成后的金属、陶瓷或复合粉体物料，通过恒定的压合行程与保压控制，将模腔内松散的粉体压制成具备初始强度与预设外形的坯件，避免坯件转运过程中出现掉边、缺角或者密度分层的问题。

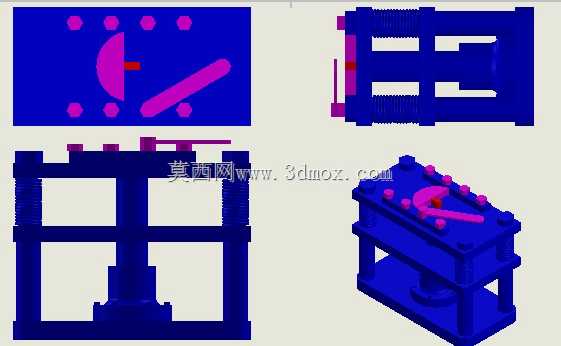

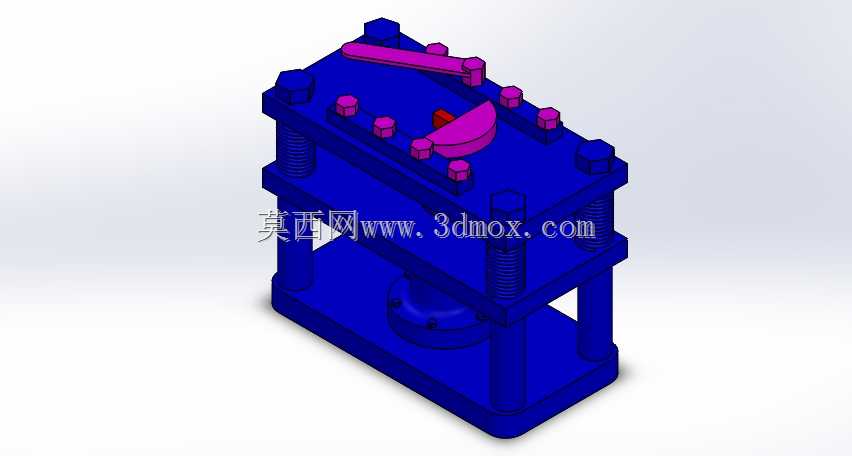

从结构设计逻辑来看，采用四柱导向的框架形式，是考虑到压合过程中动模板的运行平行度要求，四根立柱贯穿上下固定模板，配合导套配合面做研磨处理，能保证压头下行过程中全程与下模型腔保持垂直，不会出现偏载导致的坯件密度差，也能减少模具单边磨损的问题。上下模板之间采用高强度螺栓加锁紧螺母的连接形式，可根据压制坯件的高度范围调整立柱上的锁紧位置，适配不同装模高度的模具安装需求，不用额外更换连接构件就能覆盖常规小尺寸粉末件的压制作业区间。

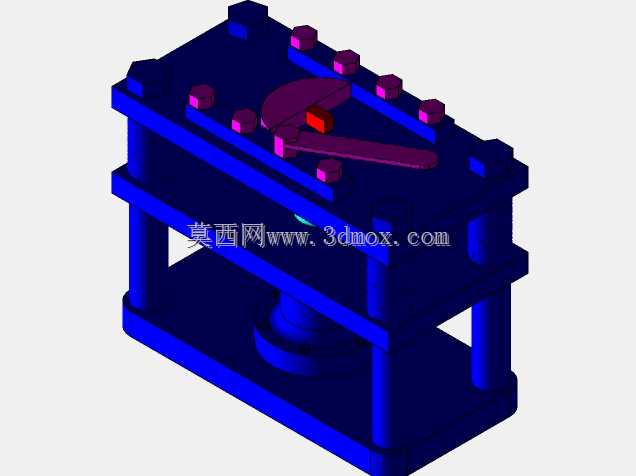

设备的施压端布置在上模板下方，配套的手动杠杆式压合驱动结构，适合小批量试制或者实验室场景的作业需求，操作人员通过扳动杠杆臂就能带动压头下行完成压合，杠杆的力臂比例经过匹配计算，操作人员施加较小的作用力就能获得足够的压制成型力，不需要配套复杂的液压或者气动动力源，设备部署不需要额外铺设动力管线，接上工位的固定螺栓就能投入使用。压头与模腔的配合间隙控制在微米级，避免压合过程中粉体从配合缝隙溢出，既减少物料浪费，也能防止细粉进入导向构件加剧运动副磨损。

安装边界方面，设备整体采用立式落地结构，底部的安装底板预留了四个沉头固定孔，可直接通过T型螺栓固定在车间的标准工作台上，不需要额外做混凝土基础浇筑，整体占地尺寸适配常规小型工位的空间预留，设备运行过程中没有侧向的冲击力，工作台只要满足常规承重要求就能稳定运行。动模板的行程设置了上下限位结构，上限位避免压头回程过高碰撞上模板，下限位可根据坯件的压制厚度做调整，保证每次压合的行程一致，同一批次压制的坯件厚度公差能控制在较小范围内，减少后续机加工的余量。

日常使用过程中，四根立柱的导向面需要定期涂抹润滑脂，减少导套与立柱的摩擦阻力，保证动模板运行顺畅，避免长时间干摩擦导致导向面拉毛，影响压合平行度。锁紧螺母在调整完装模高度后需要对称锁紧，避免单侧锁紧导致模板倾斜，压合过程中出现受力不均的问题。模腔部分每次作业完成后需要清理残留的粉体，防止粉体长时间积压在配合缝隙中，导致下次装模出现定位偏差，或者压合过程中出现硬点损伤模具型面。

这类结构的压实设备，相比大型自动化压机，灵活性更强，换模时间短，适合产品迭代快、单次压制批量不大的生产场景，也可作为产品研发阶段的工艺验证设备，用来摸索不同粉体配方下的压制压力、保压时间与坯件性能的对应参数，为后续量产线的设备选型与工艺参数设定提供实测数据支撑。结构上没有复杂的传动与控制构件，日常维护难度低，一线操作人员经过简单培训就能完成操作与常规保养，不需要配备专门的设备维护人员，能有效降低中小生产单位的设备投入与运维成本。
