带安全防护围栏的工业挤压处理设备

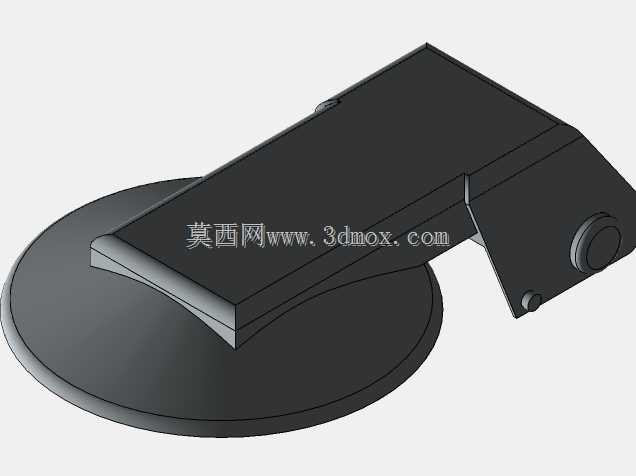

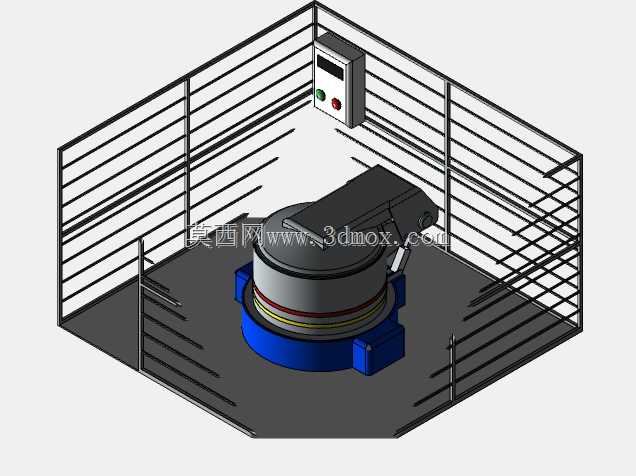

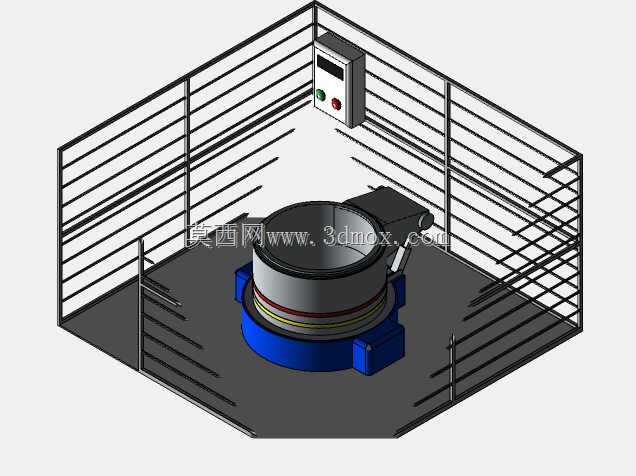

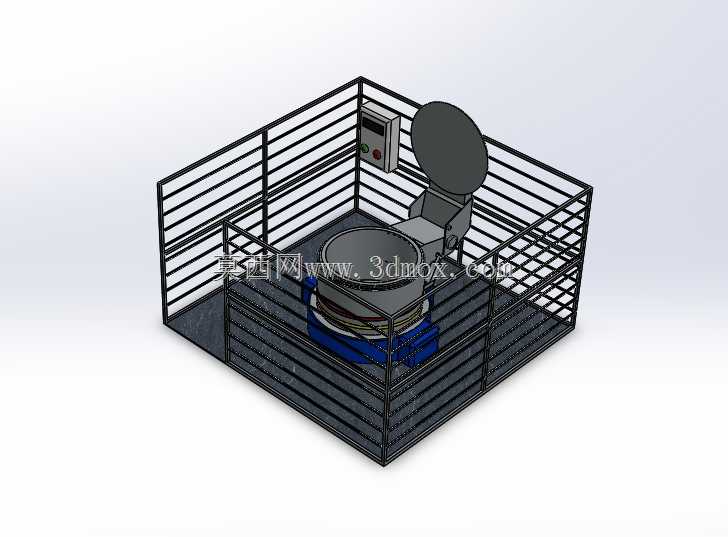

在散料加工、固废预处理、食品原料粗加工这类生产场景里，物料挤压处理环节的安全防护与作业稳定性一直是现场运维的核心关注点，这款带封闭防护围栏的工业挤压处理设备，就是针对这类场景的作业需求完成的结构设计。从现场安装的边界条件来看，整套设备的外围采用方管焊接的网格状防护围栏作为物理隔离结构，围栏整体为矩形落地式布局，底部直接与车间预埋的地脚安装板通过螺栓锁固，围栏的网格间隙控制在40mm以内，既可以保证作业人员从外部清晰观察内部设备的运行状态，又能完全避免肢体意外伸入作业区造成机械伤害，围栏仅在正对操作控制箱的一侧预留了带安全联锁的检修门，检修门开启时设备的动力回路会直接切断，从硬件层面杜绝误启动风险。设备核心的挤压作业单元采用上掀式压盖结构，压盖通过侧边的铰接支座与下部的料筒组件连接，压盖闭合后可以完全覆盖料筒的上部开口，避免挤压过程中物料飞溅，压盖的开合角度设计为110度，完全开启后不会遮挡料筒的投料空间，方便操作人员完成批量投料或者内部残料清理作业。下部的料筒组件直接安装在振动驱动底座上，振动底座采用多组减震弹簧与下部的安装机架连接，挤压作业过程中底座会产生高频低幅的振动，让料筒内部的物料在挤压过程中保持均匀分布，避免局部物料架空导致的挤压不充分问题，同时减震弹簧可以将振动载荷隔绝在设备主体内部，不会传递到外围的防护围栏以及车间地面，降低对周边其他精密加工设备的振动干扰。侧边安装的控制箱采用嵌入式安装在围栏的立柱上，控制箱面板上设置了启动、停止、急停三个物理按钮，同时搭配运行状态指示灯，急停按钮采用大直径蘑菇头设计，触发行程为15mm，发生突发状况时操作人员可以在围栏外部直接拍下急停，快速切断设备的所有动力输出。从结构设计的思路来看，整套设备没有采用复杂的异形曲面结构，所有的机架、围栏构件都采用标准规格的型材与板材焊接加工，加工过程中不需要定制特殊的成型模具，生产制造成本可控，同时所有的连接位置都采用可拆卸的螺栓连接结构，后期维护时可以单独更换磨损的压盖密封件、减震弹簧、控制按钮等易损件，不需要对整体结构进行切割焊接，大幅降低现场运维的工作量。设备的安装预留边界需要考虑周边的操作空间，围栏的外侧距离车间墙体或者其他相邻设备的距离需要预留至少800mm的检修通道，方便后期打开检修门完成内部维护，设备的上部需要预留至少1200mm的净空高度，满足压盖完全开启时的空间需求，避免与车间的 overhead 管线、起重设备发生干涉。在实际作业过程中，操作人员只需要在围栏外部通过控制箱启动设备，待设备进入待料状态后打开检修门完成物料投放，关闭检修门后设备自动进入挤压作业循环，振动底座同步启动辅助物料均布，挤压完成后压盖自动抬起，操作人员可以打开检修门取出处理完成的物料，整个作业流程中人员不需要进入围栏内部，完全符合机械安全设计规范中关于危险作业区域隔离的相关要求。另外，设备的料筒内壁采用了耐磨衬板设计，衬板通过沉头螺栓固定在料筒基体上，处理硬质物料时衬板出现磨损后可以快速更换，不需要整体更换料筒组件，压盖的挤压面也做了硬化处理，表面硬度达到HRC45以上，可以承受长期挤压作业带来的磨损，延长设备的整体使用寿命。
