机械连接用衬套与螺栓组合结构

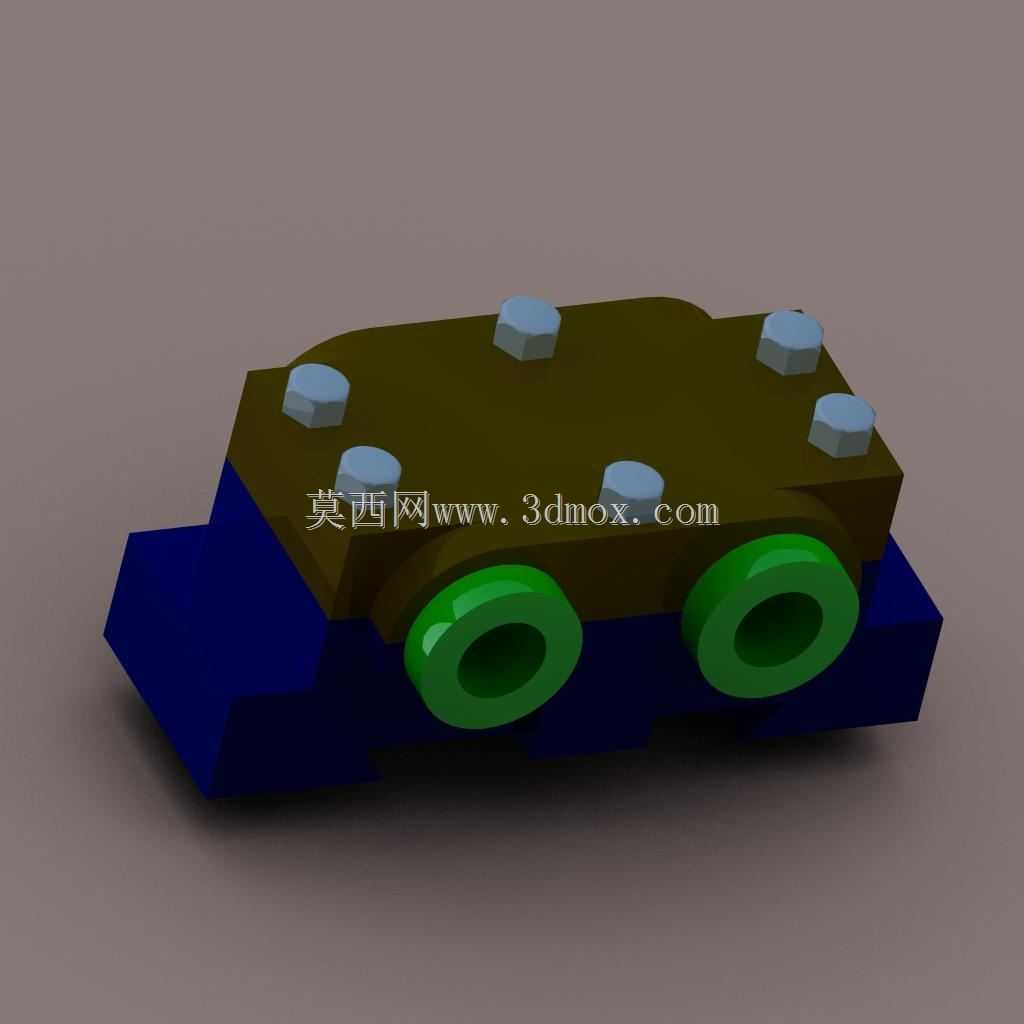

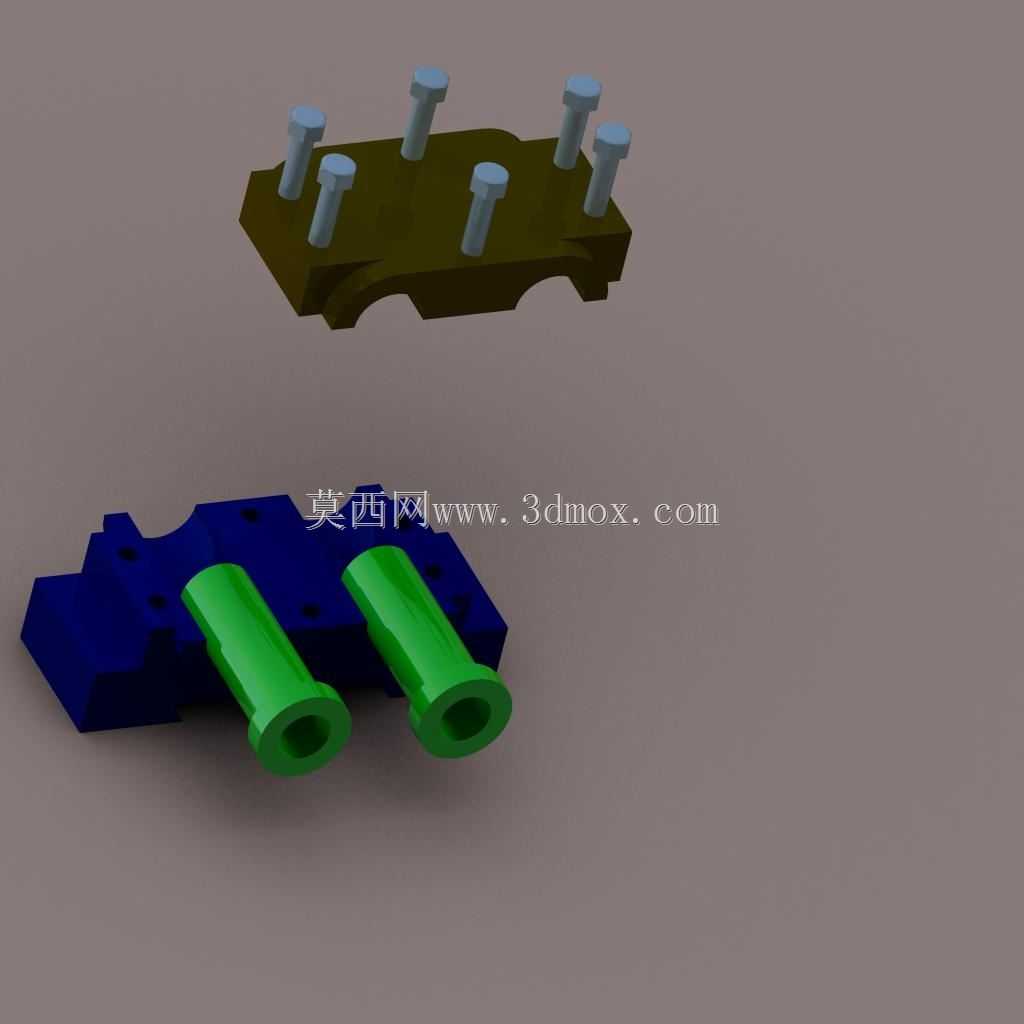

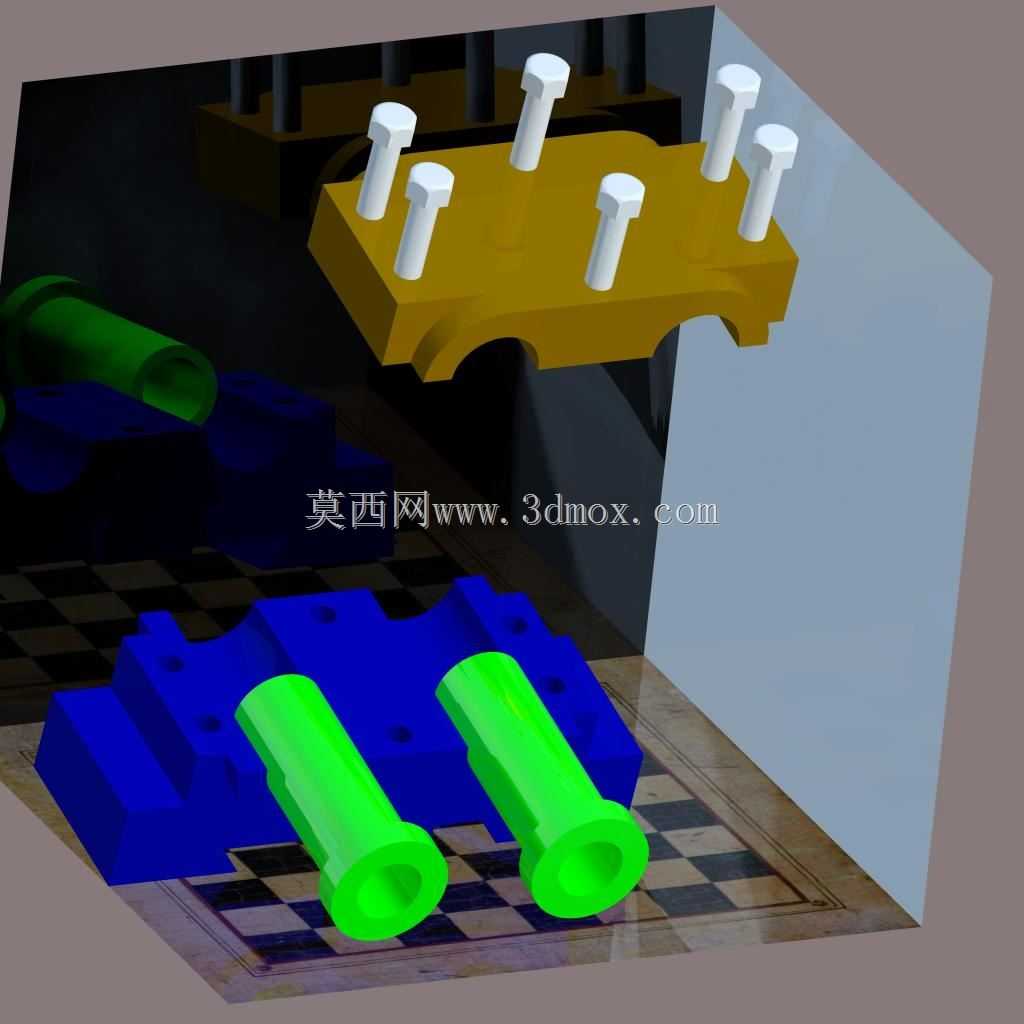

在各类机械装配场景中，衬套与螺栓的组合是实现部件定位、紧固与载荷传递的核心结构之一，这套组合件常见于需要反复拆装、存在相对微动或者对安装同轴度有要求的连接部位，比如自动化生产线的工位治具安装、小型动力设备的壳体拼接、工装夹具的模块快换结构中都能见到这类搭配的实际应用。螺栓作为基础紧固件，负责提供轴向压紧力，将两个或多个被连接件牢牢压合，而配套的衬套则承担着多重作用：一方面它可以填充螺栓杆与安装孔之间的间隙，避免螺栓受剪时直接挤压孔壁造成基材损伤，尤其是在被连接件为铝合金、工程塑料等强度较低的材质时，衬套的存在能大幅提升连接部位的抗挤压寿命；另一方面，带法兰边的衬套还能起到轴向定位的作用，控制被连接件之间的压紧间距，防止螺栓过度锁紧导致部件变形，同时在有相对转动需求的铰接部位，衬套还能作为滑动摩擦副的承载面，降低螺栓杆的磨损，后期维护时仅需更换衬套即可恢复配合精度，无需更换整根螺栓，有效降低运维成本。从设计思路来看，这套组合的螺栓采用外六角头结构，适配常规开口扳手、套筒工具的拧紧作业，头部下方的承压面做了平整处理，保证锁紧时压力均匀分布，杆部为全牙还是半牙需要根据被连接件的总厚度匹配，确保螺纹啮合长度满足抗拉强度要求，避免滑牙失效。配套的衬套为带肩法兰型结构，法兰端的直径大于衬套本体外径，安装时法兰面贴靠在被连接件的外侧表面，既可以防止衬套滑入安装孔内部，也能增大承压面积，分散螺栓头部的压紧应力，衬套的内孔直径与螺栓杆部保持小间隙配合，既方便装配时螺栓顺利穿入，又不会因为间隙过大造成连接错位，衬套的长度需要严格匹配被连接件的叠合厚度，保证螺栓锁紧后衬套两端分别抵靠在两个被连接件的贴合面外侧，避免出现虚压或者衬套过长导致螺栓无法锁紧的问题。在实际安装边界把控上，需要提前确认安装孔的位置度公差，螺栓孔的中心距偏差不能超过螺栓杆与衬套间隙的补偿范围，否则会出现装配卡滞、螺栓受附加弯矩的问题；衬套的外径与安装孔采用过渡配合或者小间隙配合，压入或者推入安装孔后不能出现松旷晃动，否则在设备运行振动下衬套容易发生窜动，失去定位保护作用。螺栓的拧紧力矩需要根据材质、螺纹规格匹配对应数值，不能盲目加大力矩，否则容易造成螺纹滑牙、螺栓拉长断裂，或者衬套被压溃变形，尤其是在搭配塑料衬套或者薄壁衬套时，力矩控制更为关键。在不同的应用场景下，这套组合的材质选择也有区别，普通工况下螺栓采用8.8级碳钢镀锌处理即可满足强度与防锈需求，衬套可采用45号钢淬火处理提升耐磨性能；在有腐蚀介质的化工设备场景中，螺栓可更换为304不锈钢材质，衬套对应采用不锈钢或者聚四氟乙烯材质，兼顾耐蚀性与减摩效果；在需要轻量化的设备部位，衬套还可以采用高强度铝合金或者工程塑料材质，在满足承载要求的前提下降低整体重量。这类组合结构看似简单，但在实际设计中很容易被忽略细节，比如衬套的倒角处理，两端的内孔与外圆都需要做小角度导入倒角，方便压入安装孔以及螺栓穿入，避免装配时刮伤孔壁或者螺纹；螺栓的螺纹末端也要做倒角处理，方便拧入螺母或者螺纹孔，同时去除端部的毛刺，防止装配时割伤操作人员。另外在有振动载荷的设备上使用时，还需要搭配弹簧垫圈或者螺纹胶进行防松处理，避免设备长期运行后螺栓出现松动脱落，衬套与安装孔之间也可以根据需求涂少量固定胶，防止衬套在孔内转动磨损。从结构适配性来看，这套组合可以适配不同厚度的被连接件，只需要更换对应长度的衬套与螺栓即可，不需要改动其他部位的安装结构，模块化适配性较强，在非标自动化设备的快速迭代设计中，这类标准化的连接组合能大幅缩短设计周期，减少零件种类，降低采购与仓储成本。在三维建模过程中，需要重点还原螺栓头部的对边尺寸、法兰衬套的内外径、法兰厚度、衬套总长这些关键安装尺寸，同时要注意螺纹的建模精度，虽然不需要画出完整的牙型细节，但要保证螺纹公称直径、螺距的参数准确，方便后续生成工程图时标注正确的规格，装配时要还原衬套与螺栓的同轴关系、衬套法兰面与螺栓头部承压面的贴合状态，确保干涉检查时能准确发现装配间隙不足、部件碰撞的问题，为后续的实际加工装配提供准确的数字模型依据。
