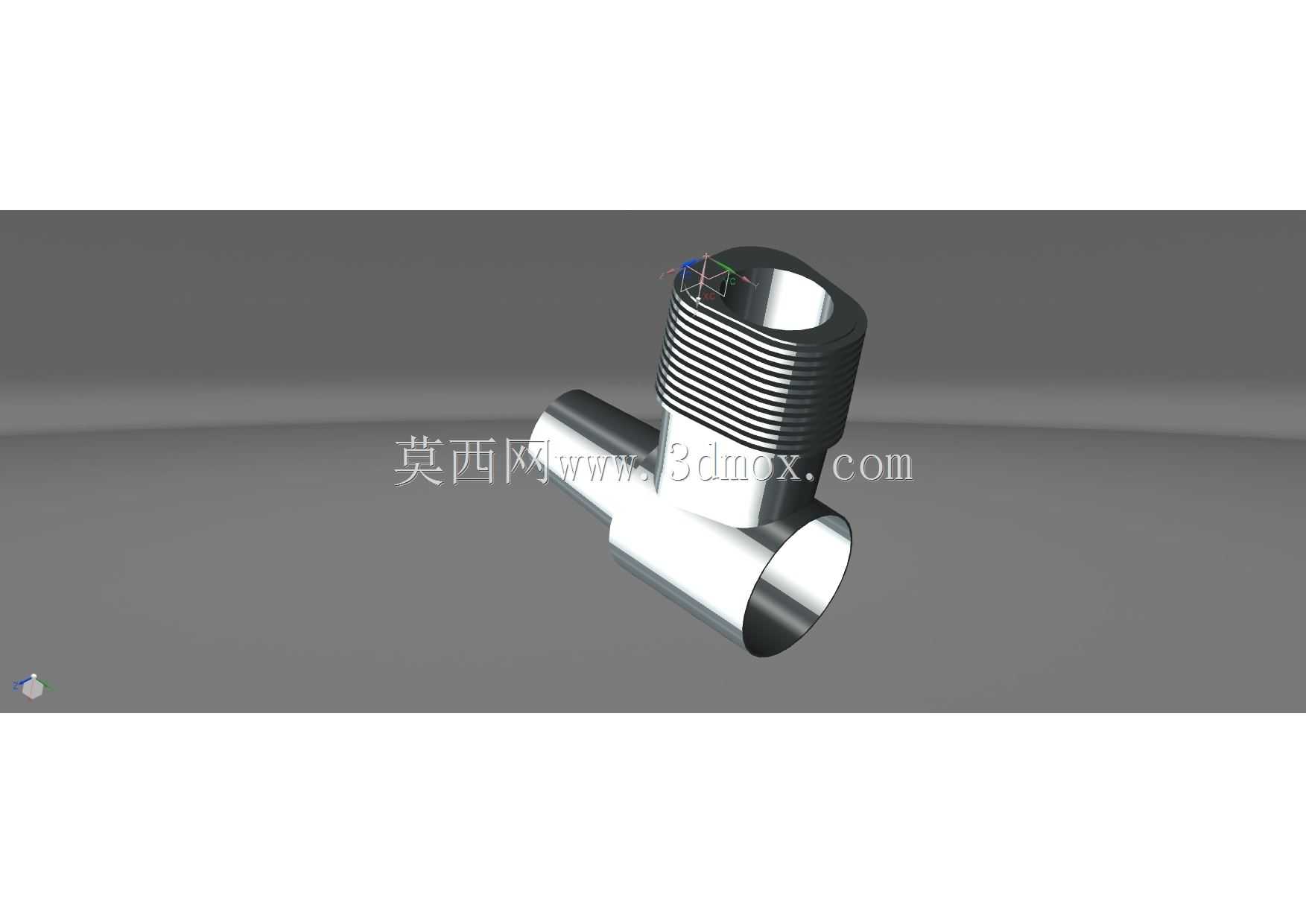

三通式外螺纹连接流体通路构件结构

　　在中小排量内燃动力单元的外围流体回路布局中，这类带外螺纹接口的三通通路构件，是缸体附属气路、油路分流的核心衔接零件，日常装配场景覆盖小型通用汽油机、摩托车动力单元以及固定式小型发电机组的缸体周边管路，承担单路流体输入、双路定量分流的通路功能，部分工况下也可反向作为双路流体汇合的汇流节点使用。从实际使用场景来看，这类构件直接集成在发动机缸体的外侧预留安装位上，不需要额外设计转接支架，靠外螺纹段直接旋入缸体对应的螺纹安装孔，配合密封填料或者端面密封垫实现静密封，避免油路、气路出现渗漏问题，在发动机运行过程中，要持续承受回路内0.3-0.8MPa的流体压力，同时耐受缸体传导过来的80-120℃工作温度，对结构的壁厚均匀性、螺纹加工精度都有明确的工程要求。做这个零件的三维结构设计时，首先要匹配发动机缸体上的安装接口参数，垂直方向的外螺纹段公称尺寸要和缸体安装孔完全一致，螺纹公差带选6g精度，保证旋合过程顺畅无卡滞，同时螺纹收尾处要设计退刀槽结构，避免螺纹加工末端的不完整牙型影响装配到位，退刀槽的宽度控制在2-3个螺距，深度比螺纹牙底深0.2mm左右，既不影响结构强度，也能给加工刀具留出退刀空间。水平方向的两个通路接口采用等径光孔外圆结构，后续装配时可以对接橡胶软管或者硬管接头，外圆表面的粗糙度要控制在Ra1.6以内，保证软管套接之后的密封可靠性，两个水平接口的同轴度公差要控制在0.05mm以内，避免管路安装之后出现别劲应力，

　　长期振动工况下出现接口开裂的问题。整个构件的内部流道采用等径圆滑过渡设计，三个通路的交汇位置做圆角处理，避免流体在转角位置形成涡流，降低流阻损失，尤其是在润滑油路的应用场景下，圆滑过渡的流道可以减少润滑油的流动阻力，保证各润滑点位的供油压力稳定。外形尺寸方面，垂直方向的螺纹段长度要匹配缸体安装孔的深度，旋入之后螺纹末端不超出缸体内壁面，避免和缸体内部的运动部件发生干涉，水平方向的两个接口伸出长度要满足管路安装的操作空间要求，同时不能超出发动机整体的外轮廓边界，避免整机装配到配套设备上时和周边机架发生碰撞。壁厚设计上，主体部分的壁厚保持均匀，取值在3-4mm之间，既满足承压强度要求，也避免壁厚差异过大导致铸造或者机加工过程中出现变形、

　　缩孔等缺陷，三个接口的衔接位置做加强筋过渡？不，这类小型三通构件不需要额外加强筋，靠圆弧过渡就能满足强度要求，圆弧半径取壁厚的0.5-0.8倍，分散应力集中点，在发动机长期高频振动的工况下，避免衔接位置出现疲劳裂纹。从安装边界来看，构件装配完成之后，水平方向的最大外伸尺寸要和周边的缸盖螺栓、点火模块、线束接口保持至少5mm的安全间隙，给后续的维护拆装留出操作空间，不需要拆卸周边其他零件就能完成该构件的更换作业，垂直方向的安装高度不能遮挡缸体上的机油标尺、传感器接口等其他附属部件的操作路径。实际建模过程中，要优先保证内部流道的贯通性，不能出现建模残留的虚面、碎面导致流道堵塞，外螺纹的建模可以采用装饰螺纹线配合简化牙型的方式，

　　既满足装配干涉检查的需求，也不会占用过多的模型数据量，方便在整机装配模型中调用。这类构件虽然结构不算复杂，但是作为发动机流体回路的关键衔接零件，尺寸精度和形位公差的控制直接影响整机的运行可靠性，建模时要把各个配合面的公差要求、表面粗糙度要求在模型特征里做明确标注，方便后续出工程图时直接提取参数，减少后续工艺编制的沟通成本。在做选型匹配时，要根据发动机的流体流量需求确定内部通径的大小，通径尺寸要和连接管路的内径保持一致，避免通径突变造成的流阻增大，同时根据回路的工作介质选择对应的材质，润滑油路场景下选用碳钢镀锌或者铝合金材质，冷却回路场景下可以选用黄铜或者耐腐蚀铝合金材质，保证长期使用过程中不会出现介质腐蚀导致的渗漏问题。
