浸入式螺旋发热电加热棒结构设计

日常在小型储水容器、实验室敞口液槽、简易加热工位上，常能见到这类浸入式电加热棒的身影，它不需要复杂的安装固定结构，只要将发热段完全没入待加热液体中，接通电源即可实现快速升温，是小批量、非固定工位液体加热场景里性价比极高的电热转换器件。和法兰安装、螺纹拧入式的工业加热棒不同，这款产品的设计定位偏向便携临时使用场景，因此整体结构没有设置刚性安装接口，仅靠尾部引出的电源线实现悬挂或临时放置，适配没有预留加热安装位的各类敞口容器。

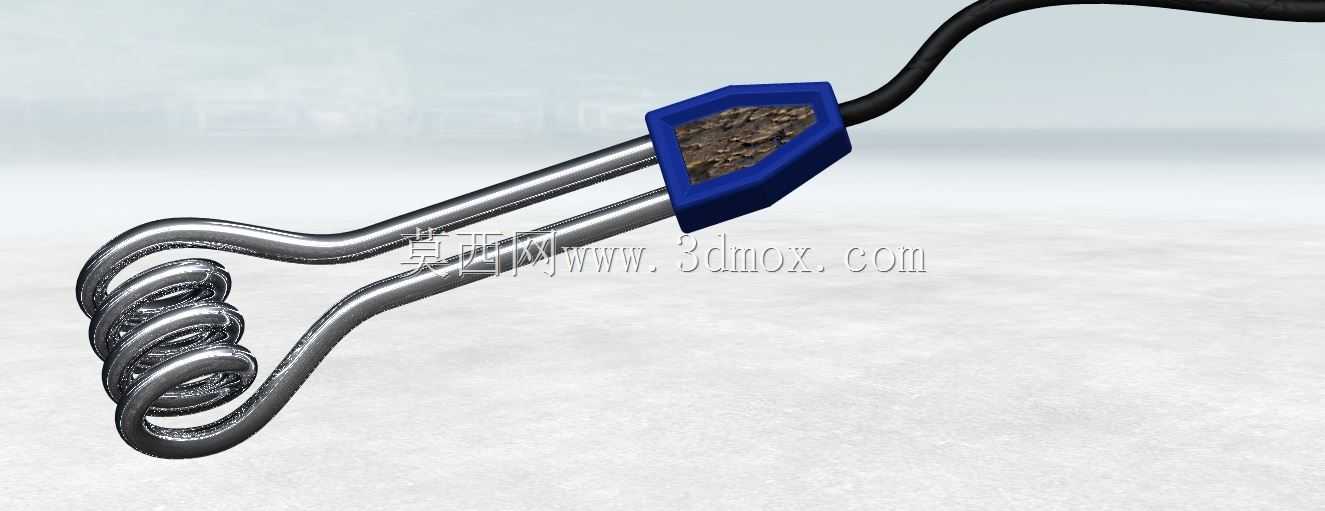

从结构设计逻辑来看，发热段采用螺旋盘绕的金属管结构，核心考量是在有限的浸入长度内最大化发热管与液体的接触面积，同等功率参数下，螺旋结构的换热面积比直型管高出40%以上，能有效降低发热管表面的热负荷密度，避免局部液体过热汽化产生的空烧风险，同时螺旋盘绕形成的规整圈体也提升了发热段的结构刚性，日常取放过程中轻微磕碰不容易出现管体弯折变形的问题。发热管与电源线衔接的位置设计了蓝色的绝缘防护座，这个部件一方面承担密封作用，避免液体顺着管体缝隙渗入接线位置造成漏电风险，另一方面作为手持操作的隔热部位，加热过程中短暂调整加热棒位置时，握持该部位不会被高温烫伤，防护座的棱边做了圆弧过渡处理，没有尖锐棱角，日常取放不会刮擦容器壁或者划伤操作人员。

设计过程中对安装边界的考量也贴合实际使用场景，螺旋发热段的最大外径控制在常见敞口容器的口径范围内，不需要对容器做额外改造即可直接放入，发热段的长度设计保证在常规液位下，整个螺旋发热区能完全浸没在液面以下，避免出现干烧段；尾部引出的电源线做了防弯折处理，靠近防护座的位置设置了应力释放结构，频繁挪动、弯折电源线的时候，不会出现线芯断裂或者接线处松脱的问题。从功能特性上看，这款加热棒的发热核心封装在金属管内部，和被加热液体完全隔离，既可以加热清水，也能适配弱酸弱碱性的水溶液，金属发热管的外壁做了钝化处理，长期浸泡在液体中不容易出现锈蚀剥落的问题，不会污染被加热介质。

实际选型使用时需要注意，这类便携加热棒不适合密闭压力容器内的加热作业，也不能在无液体浸没的状态下长时间通电，螺旋结构的缝隙在长期使用后可能积存水垢，需要定期清理避免影响换热效率，防护座的密封结构要避免长期浸泡在液面以下，使用时要保证防护座位置高于液面至少两厘米，防止液体渗入绝缘部位。建模过程中对螺旋管的弯曲半径做了工艺合理性校验，管体的弯曲半径大于管径的两倍，符合电热管生产的弯管工艺要求，不会出现弯管位置管壁过薄、内部绝缘填充层厚薄不均的问题，接线位置的空腔预留了足够的接线空间，方便生产过程中完成电阻丝与电源线的压接、绝缘封装工序，整个模型的结构拆分完全匹配实际量产的装配流程，没有出现无法加工的干涉结构。
