多管束组合式管道固定支撑结构

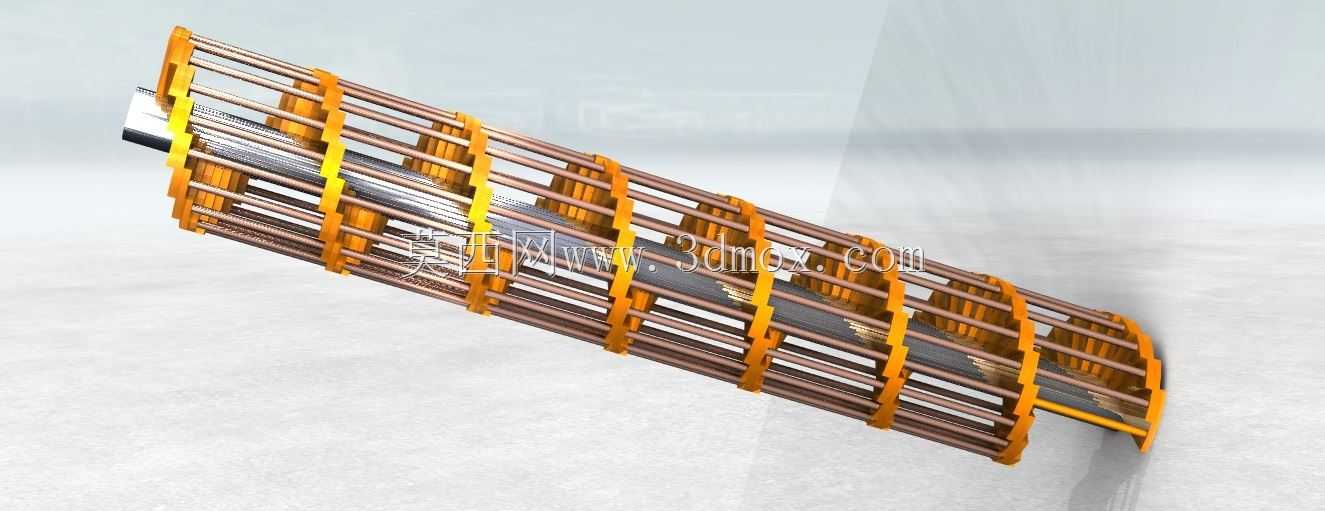

在工业管线布设场景中，多管束并行排布的工况十分常见，不管是化工生产车间的工艺介质输送管线集群、液压系统的多回路供油管路，还是大型设备内部的冷却循环管线组，都需要可靠的支撑结构来约束管线位移，避免管线运行过程中因介质脉动、设备振动、热胀冷缩产生的错位、磨损甚至接口松脱问题。这套支撑结构采用分层箍装的设计逻辑，主体承载框架由多组平行排布的金属杆构成，沿管线延伸方向形成连续的承托基底，金属杆的排布间距经过匹配计算，刚好适配不同外径管线的放置弧度，不会让管线出现局部悬空的受力死角。间隔设置的橙色箍带是核心的固定构件，每一道箍带都同时绕过多根并行管线与底部的承载金属杆，通过自身的张紧力将所有管束牢牢压合在承载框架上，箍带与管线接触的位置做了加宽处理，增大接触面积的同时降低局部压强，避免长期箍紧对管线外壁造成压痕损伤，尤其是针对薄壁金属管或者非金属材质的输送管线，这种宽面接触的设计能有效减少应力集中带来的管线破损风险。从结构适配性来看，这套支撑结构可以根据现场排布的管线数量、外径尺寸灵活调整箍带的间距与张紧程度，不需要针对每一种管线组合单独开模制作专属管夹，在多品种小批量的管线改造项目中能大幅降低现场施工的配件准备难度。安装边界上，支撑结构的整体宽度由并行管束的总排布宽度决定，单段支撑的长度可以根据管线的支撑跨距要求截取，承载金属杆的两端可以直接焊接在设备机架、管线支架或者建筑预埋结构上，不需要额外设计复杂的转接连接件，现场安装时只需要先将所有管线按排布顺序摆放在金属杆框架上，再逐道套装箍带并调整张紧度即可，整个安装过程不需要大型工装辅助，单人即可完成单段支撑的装配作业。在实际使用场景中，这类支撑结构除了承担固定管束的基础功能外，还能对并行管线起到梳理分隔的作用，不同介质、不同压力等级的管线可以通过箍带的分隔槽位保持固定间距，避免管线之间相互摩擦，也方便后期运维过程中快速识别对应管线，减少检修时的管线排查工作量。设计过程中需要重点校核两个核心参数，一是承载金属杆的抗弯强度，要匹配支撑跨距内所有管线充液后的总重量，避免长期承重出现金属杆下弯变形，导致管线局部受力不均；二是箍带的张紧力阈值，既要保证管线不会在支撑结构上产生轴向窜动，又要预留足够的热胀冷缩余量，避免温度变化时管线的伸缩应力被箍带完全约束，在管线接口位置产生额外的拉扯载荷。针对有振动源的工况，比如靠近泵组、压缩机出口位置的管线集群，还可以在箍带与管线外壁之间增加薄型橡胶垫层，进一步吸收振动能量，减少振动沿支撑结构向周边传递，同时也能避免金属箍带与管线外壁直接接触产生的电化学腐蚀问题，延长管线的整体使用寿命。这套结构的外形没有多余的突出构件，整体轮廓随管束排布形态成型，不会占用过多的管线布设空间，在设备内部狭窄的管线仓、走线槽内也能顺利安装，不会和周边其他构件产生安装干涉。
