丝杆安装型双轮万向活动脚轮结构

日常做非标设备机架、轻型工作台、小型物料周转架的移动结构选型时，这类丝杆安装的双轮万向脚轮是出镜率极高的部件，很多刚入行的结构工程师容易在选型时踩坑，要么选的安装结构和机架预留位不匹配，要么轮体承载冗余不足用久了卡滞，要么转向结构设计不合理推起来费力。先从实际应用场景说，这类脚轮适配的场景非常广，轻型工业设备的底部移动支撑、车间小型工具车的行走部件、实验室轻型仪器台的移位结构、商用展示架的移动组件都能用到，相比平板安装的脚轮，丝杆式的安装不需要在机架底部焊接额外的安装平板，只需要在支撑型材或者方管底部攻对应规格的螺纹孔，或者穿杆后上下用螺母锁止，安装效率更高，对薄壁管件的适配性更好，不会出现平板安装时因为管壁太薄螺丝锁附力不足的问题。

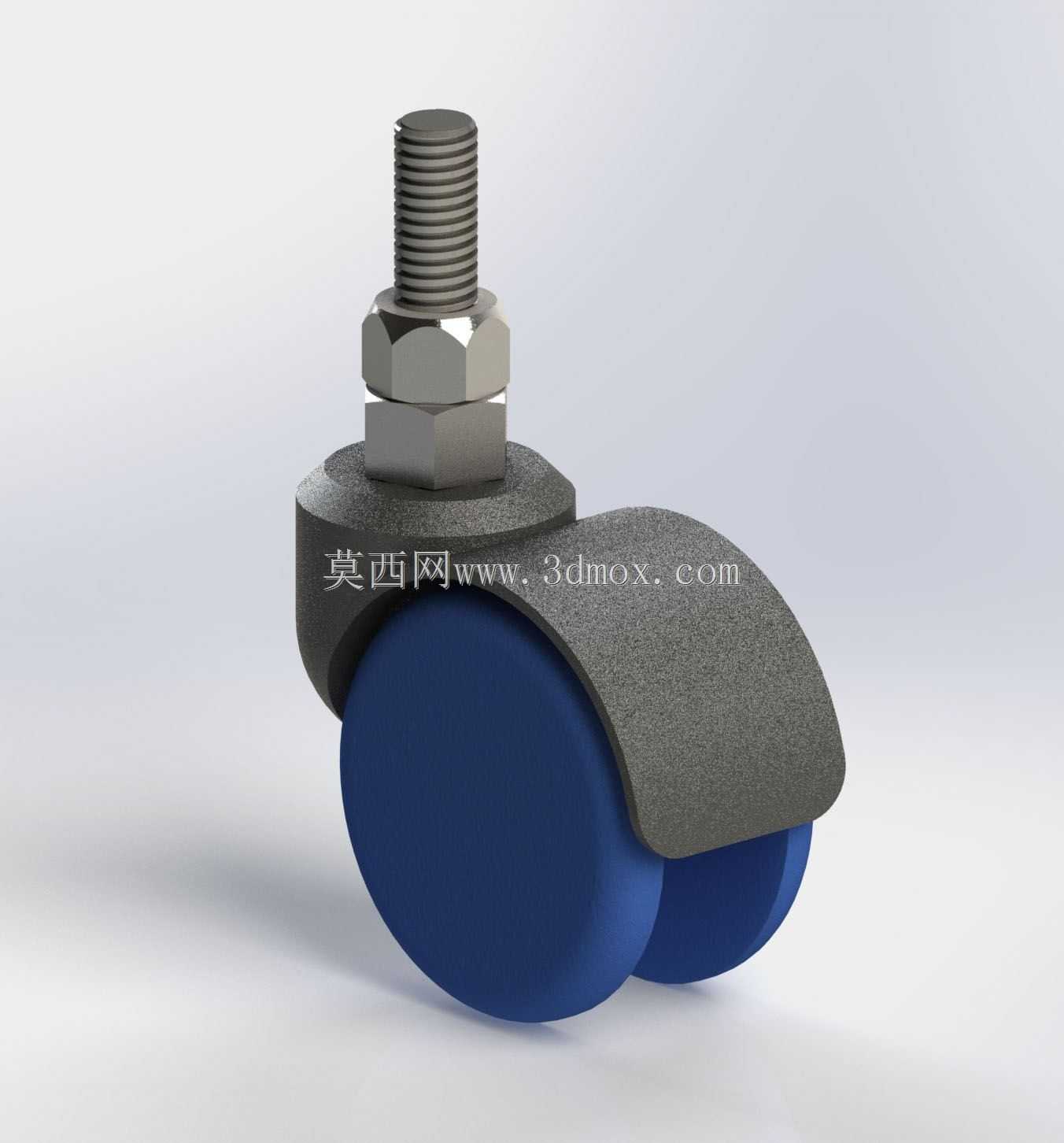

再看功能特性，这次的双轮结构和常见的单轮脚轮有明显区别，双轮布局下单个轮体的宽度可以做的更窄，整体转向时的回转阻力更小，因为双轮差速的存在，转向时两个轮体可以以不同转速滚动，不会像单宽轮那样转向时轮面和地面发生滑动摩擦，推起来更顺滑，尤其是在环氧地坪、瓷砖地面这类光洁地面上，转向时不会留下明显的轮印，也不会因为滑动摩擦产生刺耳的噪音。轮架部分采用的是包胶轮的支架结构，轮体和支架之间的转轴做了间隙配合，保证轮体转动时不会出现径向窜动，支架上部的转向结构和丝杆连接为一体，转向时丝杆和上部安装位保持固定，轮架部分绕丝杆轴线360度旋转，转向结构内部预留了润滑脂存储腔，长期使用不需要频繁加注润滑脂也不会出现转向卡滞的问题。

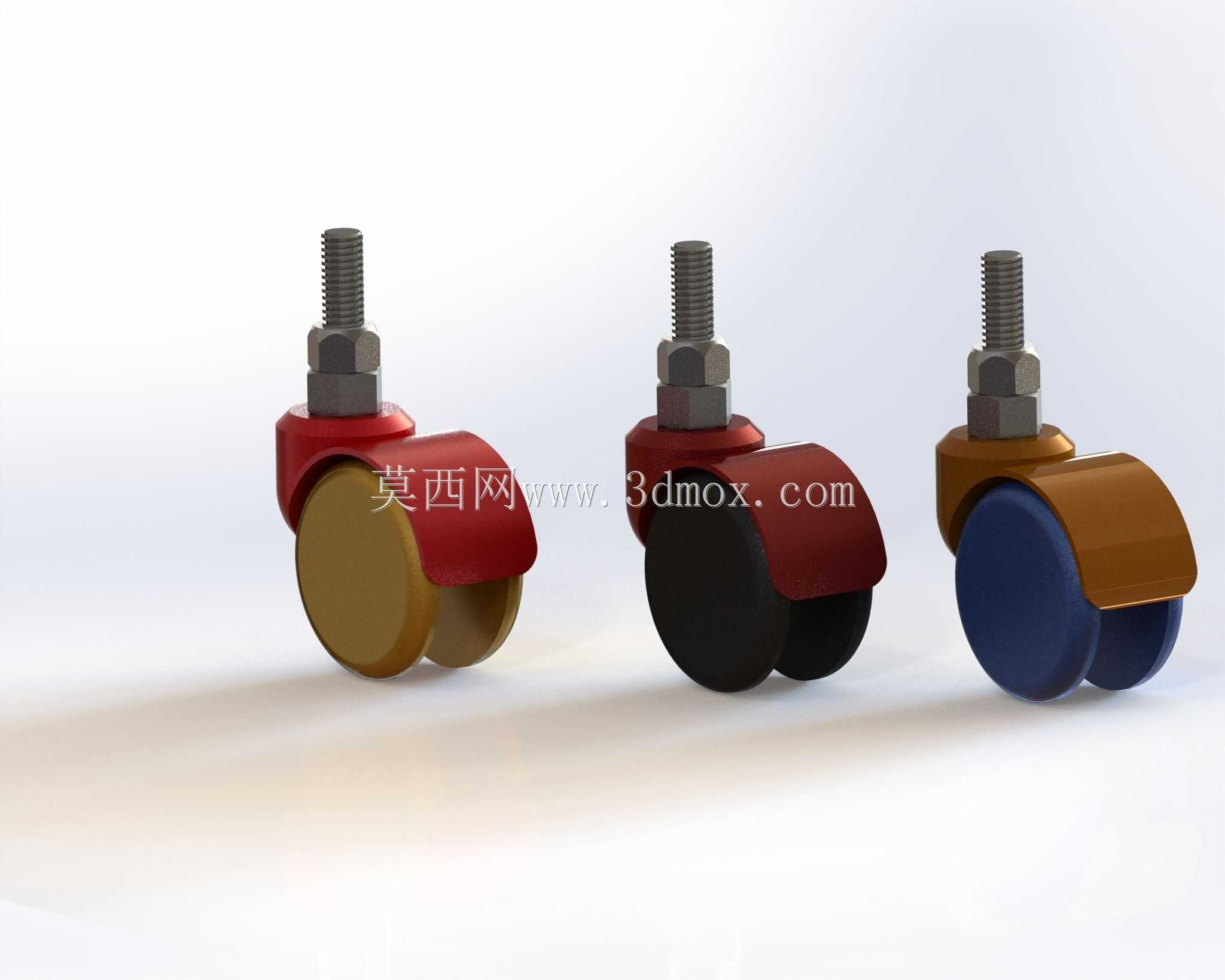

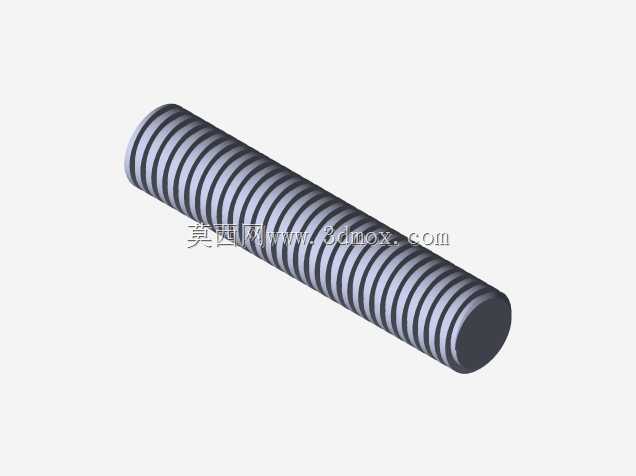

设计思路上，这类脚轮的核心设计点集中在三个部分，首先是安装丝杆的规格匹配，常规轻型应用下丝杆直径适配M8、M10、M12三种常见的五金安装规格，丝杆长度可以根据安装管壁的厚度调整，搭配六角螺母和防松垫片锁止，保证设备移动时不会因为震动出现脚轮松动脱落的问题。其次是轮体的材质选择，图里呈现的三种轮体分别适配不同的使用场景，棕色轮体一般是尼龙加纤材质，硬度高，承载能力强，适合车间水泥地面使用，耐磨性能好；黑色轮体一般是导电橡胶材质，适合电子车间有防静电需求的设备使用，能避免静电积累击穿电子元器件；深蓝色轮体一般是静音聚氨酯材质，硬度适中，滚动噪音小，适合办公室、实验室这类对噪音控制有要求的场景。第三是轮架的强度设计，轮架采用的是冲压成型的金属支架，表面做喷塑处理，防锈能力强，支架和轮体连接的销轴做了淬火处理，硬度高，长期承受径向载荷不会出现弯曲变形。

外形尺寸与安装边界方面，这类轻型双轮万向脚轮的单轮直径一般在30mm到50mm区间，整体安装高度（从丝杆顶端到轮体最底部的距离）控制在70mm到100mm之间，双轮并排布局下整体轮组宽度不超过40mm，不会突出设备机架的侧边，避免移动时剐蹭周边的设备或者墙体。安装时需要注意的边界条件是，机架底部的安装孔位要和丝杆轴线保持垂直，倾斜角度不能超过2度，否则会导致转向时受力不均，加快转向结构的磨损；如果设备整体需要做水平调节，这类脚轮可以搭配水平调节脚杯组合安装，移动时脚轮接触地面，固定位置时脚杯伸出支撑，保证设备放置的稳定性。另外要注意的是，这类脚轮的单组额定承载一般在30kg到50kg区间，整台设备四个脚轮搭配使用时，整体承载不要超过150kg，避免过载导致轮架变形或者轮体破裂；如果使用场景有频繁越障需求，比如需要经常过地面的电缆槽、门槛，要适当选大一号的轮径，轮径越大越障能力越强，推起来越省力。很多工程师做建模时容易忽略的细节是，轮架转向时的外轮廓边界，要预留足够的转动空间，不要在轮架周边布置突出的螺丝、板件，否则转向时会出现干涉，导致脚轮无法正常转向，建模时要把轮架360度旋转的包络体做出来，检查周边结构的间隙，保证最小间隙不小于3mm，避免加工组装后出现卡滞问题。
