多环螺旋管紧凑型节能荧光灯结构设计

日常民用与商用基础照明场景中，这类多环螺旋结构的紧凑型荧光灯，是替代传统白炽灯的主流光源选型之一，在楼道、商超、家用客厅卧室、工业辅助照明区域都有长期的应用存量，相比同功率白炽灯能实现更高的光效转化，降低长期使用的电能损耗。从实际使用的安装边界来看，这款灯具采用标准E27通用螺口灯头，和市面绝大多数民用螺口灯座完全适配，不需要额外改造安装接口，拧入即可完成固定，整体外轮廓的最大径向尺寸控制在120mm范围内，轴向总高度不超过150mm，适配绝大多数常规灯罩的内部容纳空间，不会出现灯罩无法扣合、外露突兀的安装问题，安装时的操作空间只需要预留直径130mm的手部操作余量即可，不需要额外的辅助安装工具。

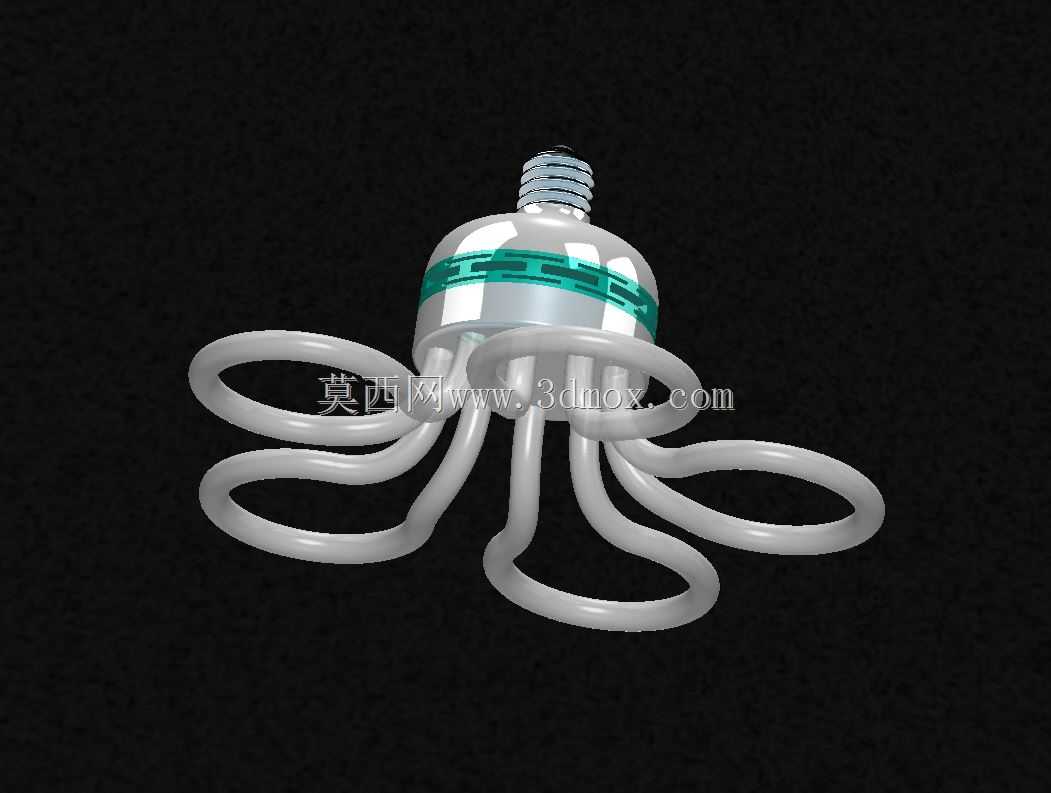

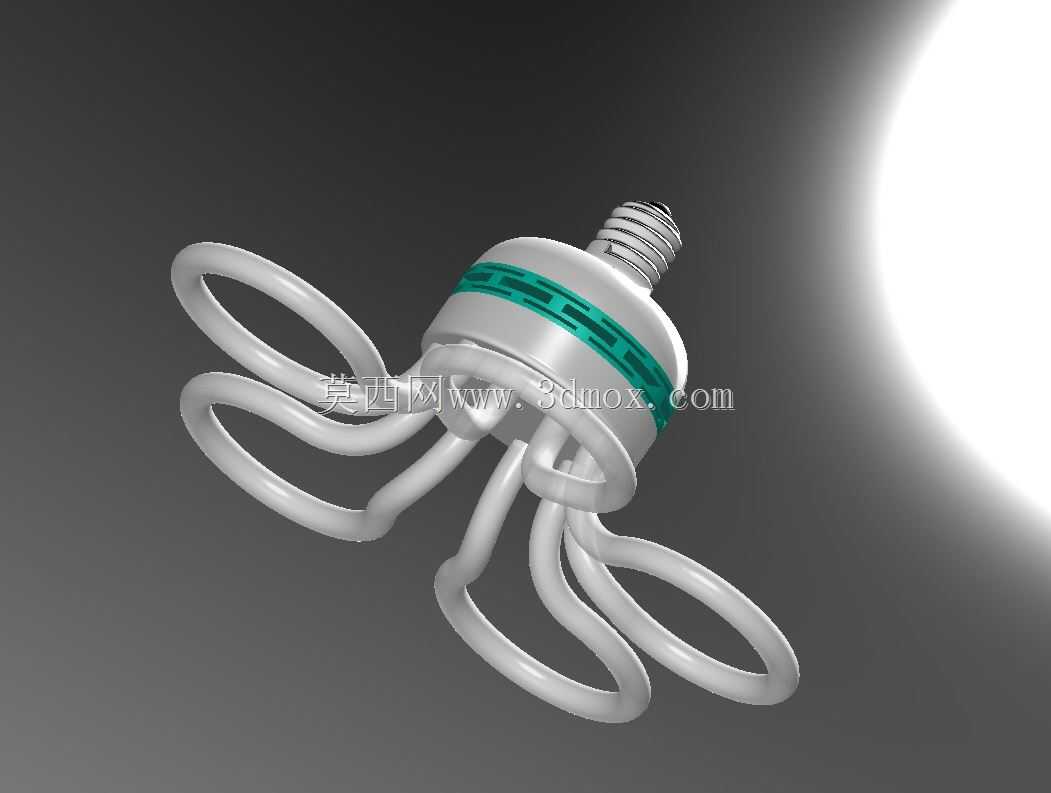

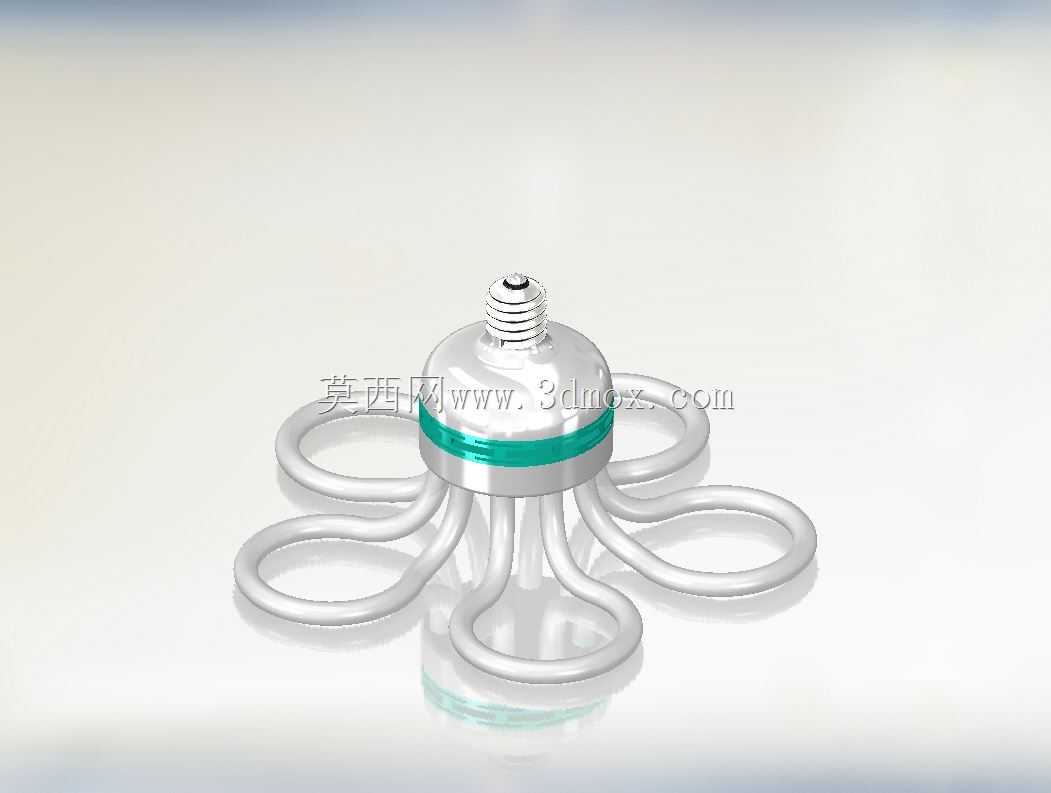

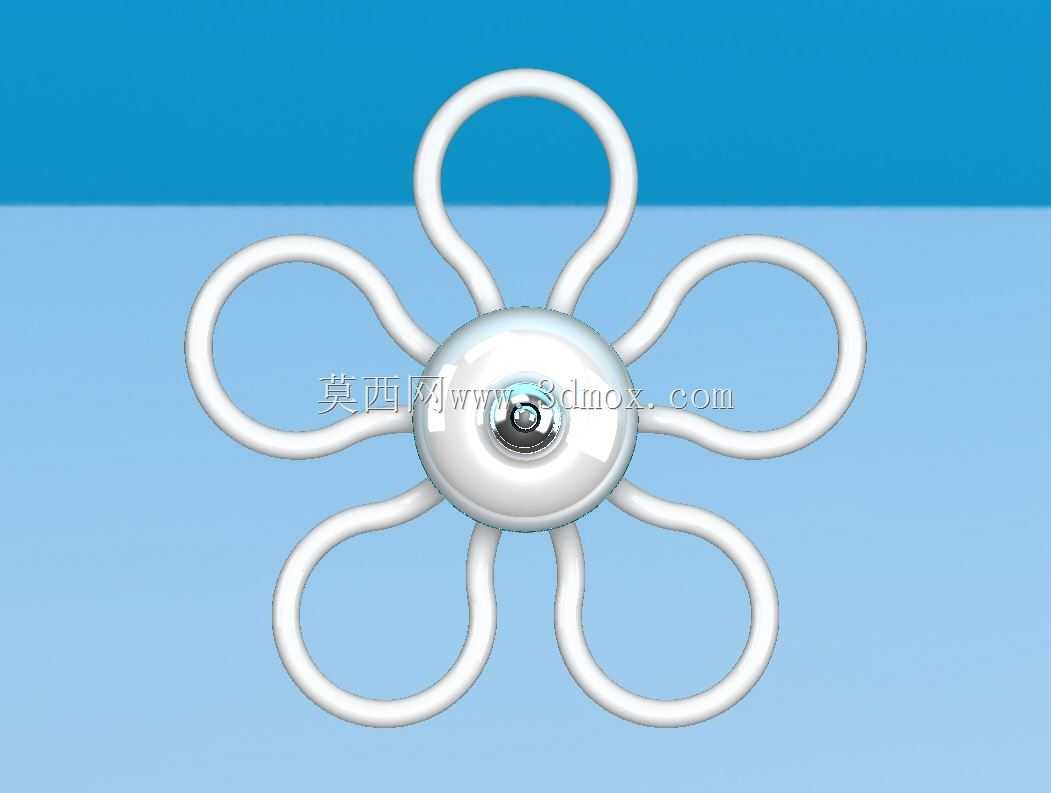

设计这款产品的三维结构时，首先要平衡的是灯管排布的空间利用率和发光均匀度，不同于单U、双U型的紧凑型荧光灯，这款采用六组环形螺旋灯管向外均匀延展的布局，每一段灯管的弯曲曲率都经过反复校核，既保证灯管内壁的荧光粉涂层在弯制过程中不会出现厚薄不均、脱落的问题，也让六个发光环在水平360度方向上形成无暗区的出光面，不会像单侧排布灯管的产品那样出现某一方向照度偏低的情况。灯管和上盖塑料件的衔接位置，设计了对应的卡位槽，每一根灯管的引脚都精准对应上盖内部的镇流器安装位接线端，装配时不需要额外弯折灯管引脚就能完成插接，降低批量装配时的引脚断裂不良率。

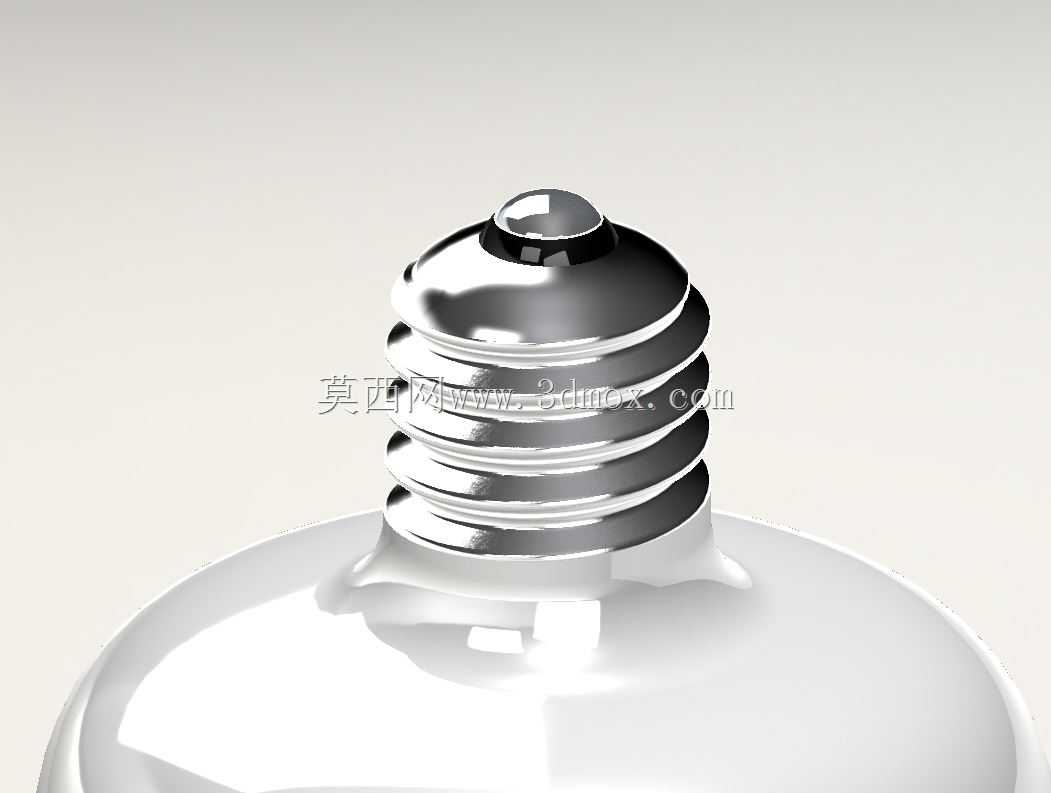

上盖部分的结构设计兼顾了散热和绝缘防护，金属灯头和塑料上盖之间采用滚压铆接的固定结构，连接强度能承受50N以上的轴向拉拔力，不会出现灯头和灯体脱落的安装隐患；上盖侧面预留的格栅式散热缝隙，刚好对应内部镇流器的发热区域，能让镇流器工作时产生的热量顺着缝隙自然散出，避免长期高温工作加速电子元件老化，延长整灯的使用寿命。上盖中部的装饰环结构除了外观标识作用外，还能作为上下盖装配的定位卡扣，装配时对准卡位按压即可完成上下壳的扣合，不需要额外打螺丝固定，提升装配效率。

从功能特性来看，这款灯具的灯管排布设计让发光面更靠近灯具的径向外侧，在配套吸顶灯、吊灯灯罩使用时，光线能更均匀地覆盖灯罩内壁，减少灯罩中心区域过亮、边缘偏暗的问题，相比同功率的单螺旋节能灯，整灯的发光均匀度能提升20%左右。建模过程中需要特别注意灯管的弯曲路径顺滑度，每一段环形灯管的衔接位置都做了圆弧过渡，避免出现直角弯折导致的灯管应力集中，防止生产过程中弯管环节出现玻璃开裂的问题；同时所有塑料件的壁厚都控制在1.8-2.2mm的合理区间，既满足注塑生产时的熔体流动要求，不会出现缺胶、缩痕的外观缺陷，也能保证壳体的结构强度，日常拿取安装时不会因为轻微挤压出现壳体碎裂的问题。

在实际选型适配时，这款灯具可以直接替换原有同接口的白炽灯，不需要更换灯座或者线路，适配的工作电压覆盖民用220V常规供电区间，启动后能在短时间内达到额定亮度，适合需要频繁开关的公共区域照明使用，结构上没有易松动的外置部件，长期使用过程中不会出现部件脱落、异响的问题。建模时还原的所有装配间隙都控制在0.2mm以内，既满足零件生产的公差要求，也不会出现装配后缝隙过大、晃动的问题，灯头的螺纹尺寸完全符合国标螺口灯头的尺寸规范，和灯座配合时的啮合圈数能达到3圈以上，保证连接的稳定性，不会出现接触不良、打火的安全隐患。
