一体化无辐条自行车轮毂结构设计

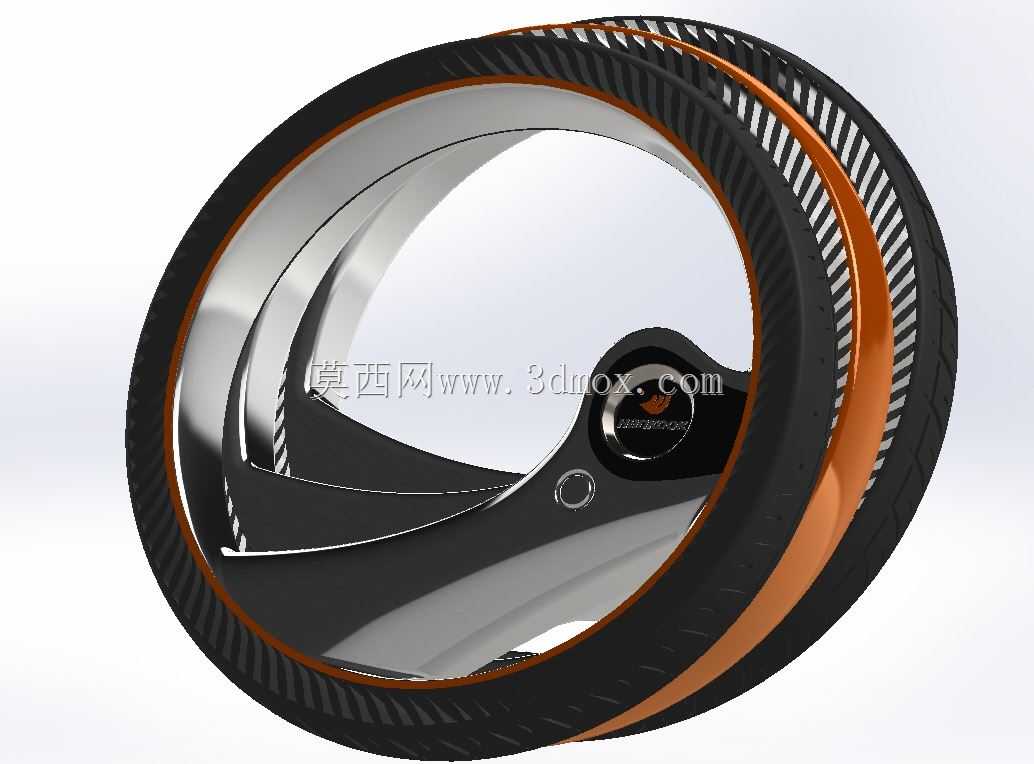

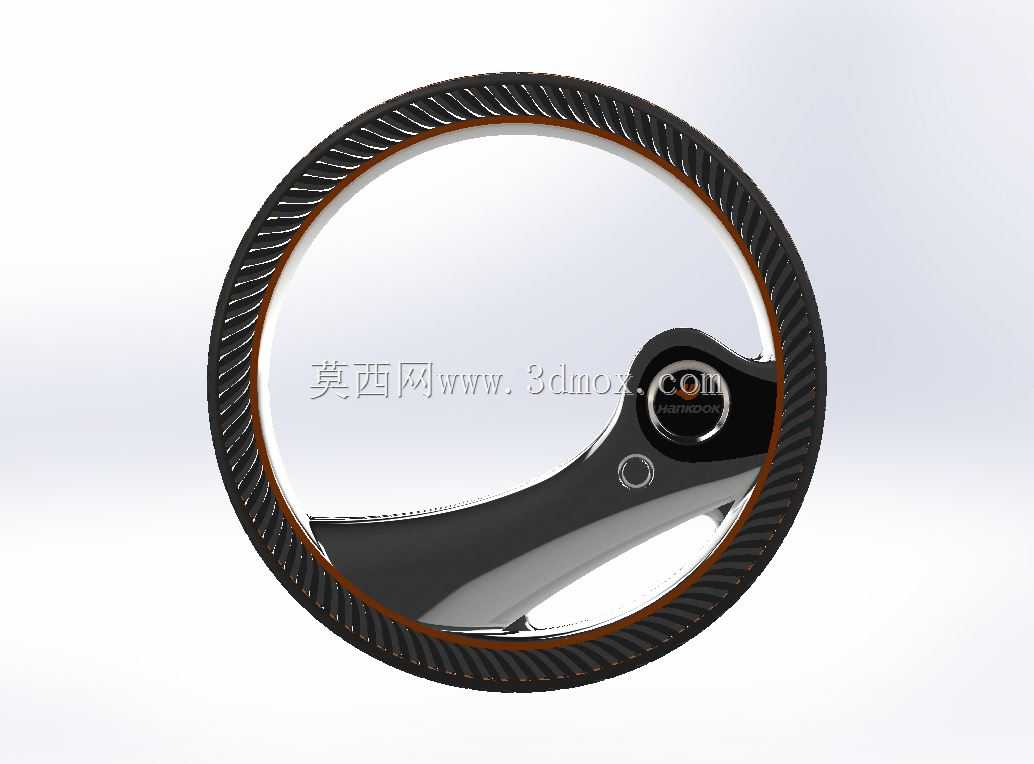

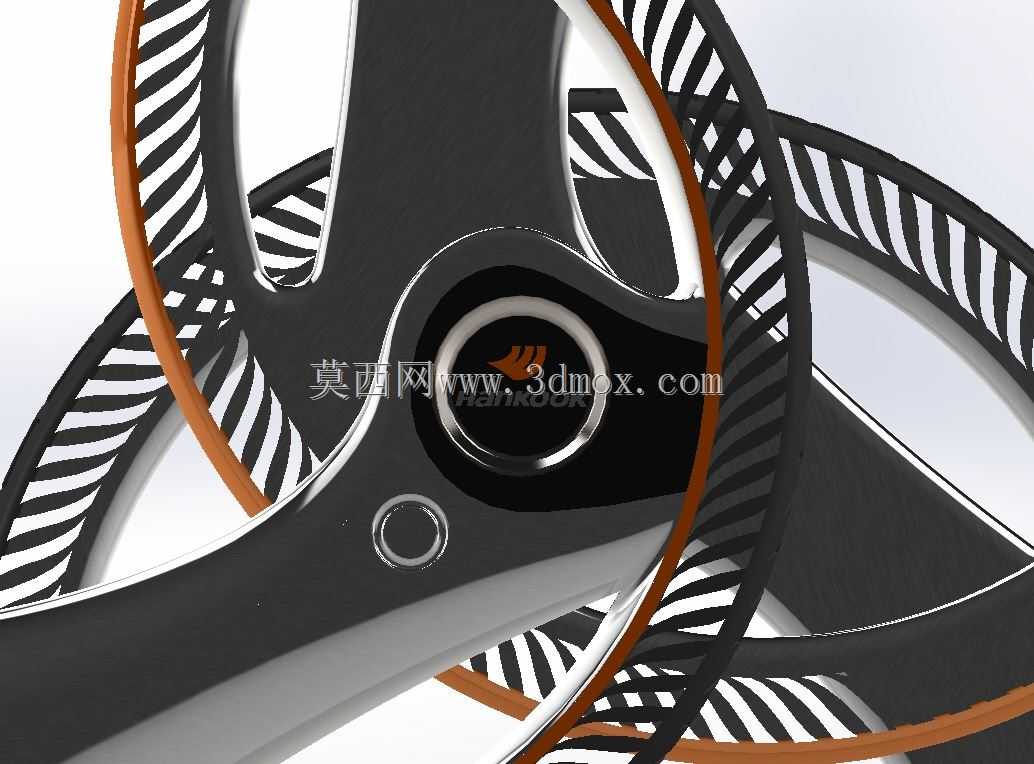

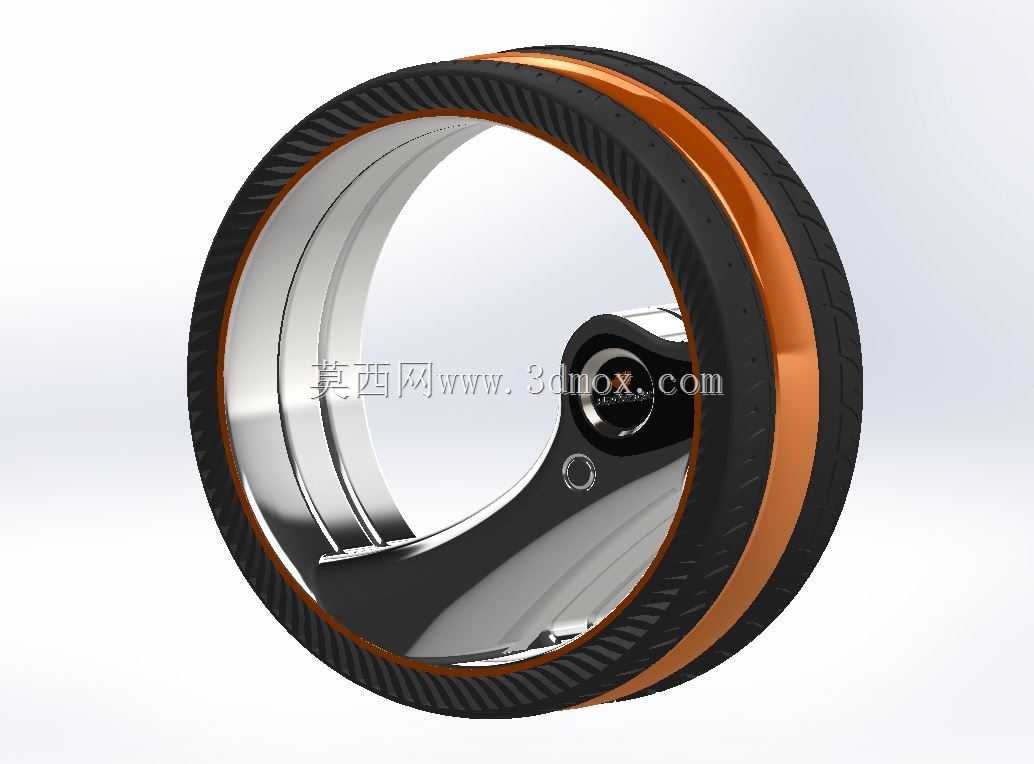

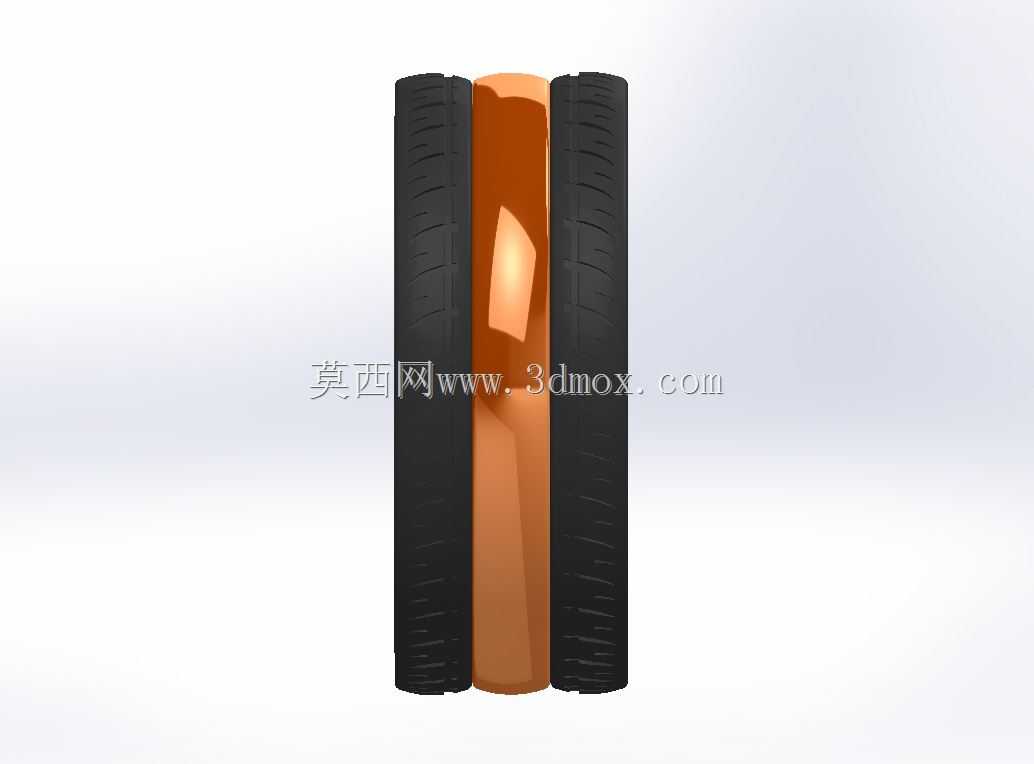

这款无辐条一体化轮组的设计，最初是面向城市短途通勤、潮流休闲骑行场景做的结构优化，区别于传统辐条轮的受力传递路径，整个轮组把承载、传动、滚动的功能做了高度集成，在实际使用场景里，能适配城市铺装路面的日常通勤、休闲代步，也能满足个性化改装车型对外观辨识度的需求。从实际使用的功能特性来看，传统辐条轮需要定期调整辐条张力来保证轮圈圆度，在经过坑洼路面、路肩冲击后容易出现辐条松动、轮圈偏摆的问题，这款一体化结构的轮组把受力支撑结构直接整合在轮辋内侧，整个支撑结构从轮毂轴心位置向外延伸，以连续曲面的结构形式连接到轮辋内壁，没有分散的细辐条，一方面减少了日常维护的工作量，另一方面在侧向受力的时候，比如过弯、车身倾斜施压的状态下，力的传递是通过连续的曲面结构均匀分散到整个轮辋周向，不会出现单根辐条应力集中导致的断裂、形变问题。设计思路上，没有采用传统轮毂加辐条编圈的组合逻辑，而是把支撑结构、轮辋、轮胎安装位做了一体化的结构整合，在靠近轮辋外缘的位置做了分层的结构设计，外侧预留标准的轮胎安装槽，兼容常规尺寸的城市自行车外胎，中间的环形空腔可以用来整合传动结构或者发电模组，内侧的曲面支撑臂做了变厚度处理，在靠近轴心的连接位置做了局部加厚，对应轴承安装位的结构强度要求，往轮辋方向延伸的部分逐渐减薄，在保证整体结构刚度的前提下控制整体重量，避免轮组转动惯量过大影响骑行体验。从安装边界的尺寸来看，轮组的轴心安装位完全兼容常规城市自行车的前叉开档尺寸，轴心的孔径适配标准规格的快拆杆或者桶轴结构，不需要对现有自行车的前叉、车架后叉做额外改装就能直接替换安装，轮组的整体外径和常规26寸城市自行车轮径保持一致，轮胎安装位的槽宽、槽深都符合民用自行车轮胎的安装标准，更换普通外胎、内胎的时候不需要特殊配件，和现有通用配件的适配性足够。轮组外侧的装饰环做了嵌入式的结构设计，和主体支撑结构之间预留了均匀的间隙，在轮组转动的时候能形成分层的视觉效果，同时这个环形间隙也能起到一定的导风作用，在骑行过程中引导气流穿过轮组侧面，降低正面的风阻。支撑臂的曲面造型不是单纯的外观设计，每一段曲面的曲率都是经过受力仿真调整的，在垂直载荷作用下，比如骑行者体重加上路面冲击的载荷，应力会沿着曲面的走向均匀分散到整个轮辋的周向，不会在支撑结构和轮辋的连接位置出现应力集中的拐点，同时曲面的走向也避开了刹车结构的安装位置，如果是搭配碟刹系统，轴心位置的安装座预留了标准碟片的安装孔位，不会和支撑结构产生干涉；如果是搭配圈刹结构，轮辋外侧的刹车边位置做了加厚的耐磨处理，表面粗糙度控制在适合刹车皮摩擦的区间，保证制动的时候摩擦力足够，也不会过快磨损轮辋。在实际装配的过程中，轮组的轴承位做了同轴度的精度控制，轴承压装之后的径向跳动量控制在民用骑行配件的允许公差范围内，转动的时候不会出现偏心晃动的问题，轮辋的轮胎安装槽边缘做了圆滑的倒角处理，安装外胎的时候不会割伤轮胎的胎唇，也能降低装胎的难度。和传统辐条轮相比，这种一体化结构的轮组在日常使用中不容易被杂物缠绕辐条，在城市骑行的时候如果遇到路面的塑料袋、树枝等杂物，不会卡进辐条之间造成轮组抱死，提升了骑行的安全性，同时整体封闭性更好的结构，在雨天骑行的时候不会像辐条轮一样把路面的积水甩起到骑行者身上，轮组侧面的连续曲面能把溅起的水顺着轮组切线方向甩出去，减少骑行过程中衣物被打湿的情况。
