轴承滑轮拉拔器拆装工具结构设计

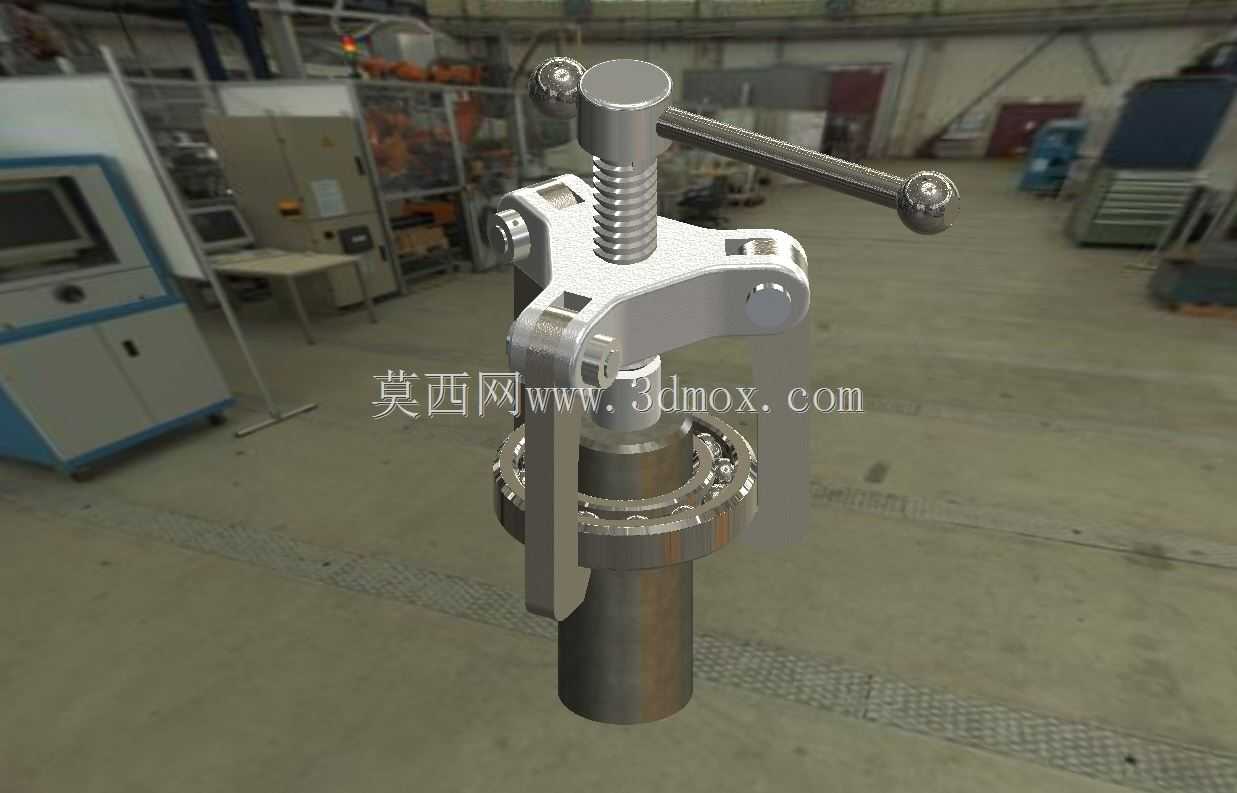

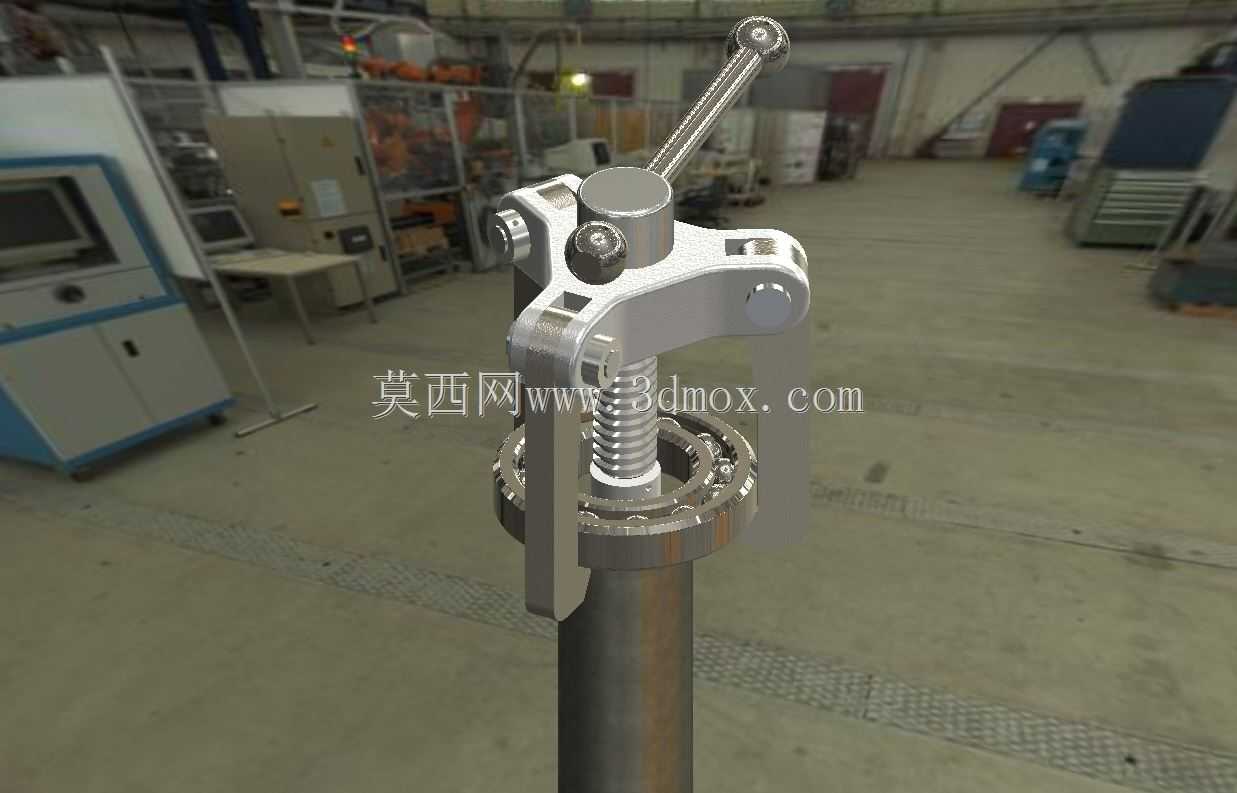

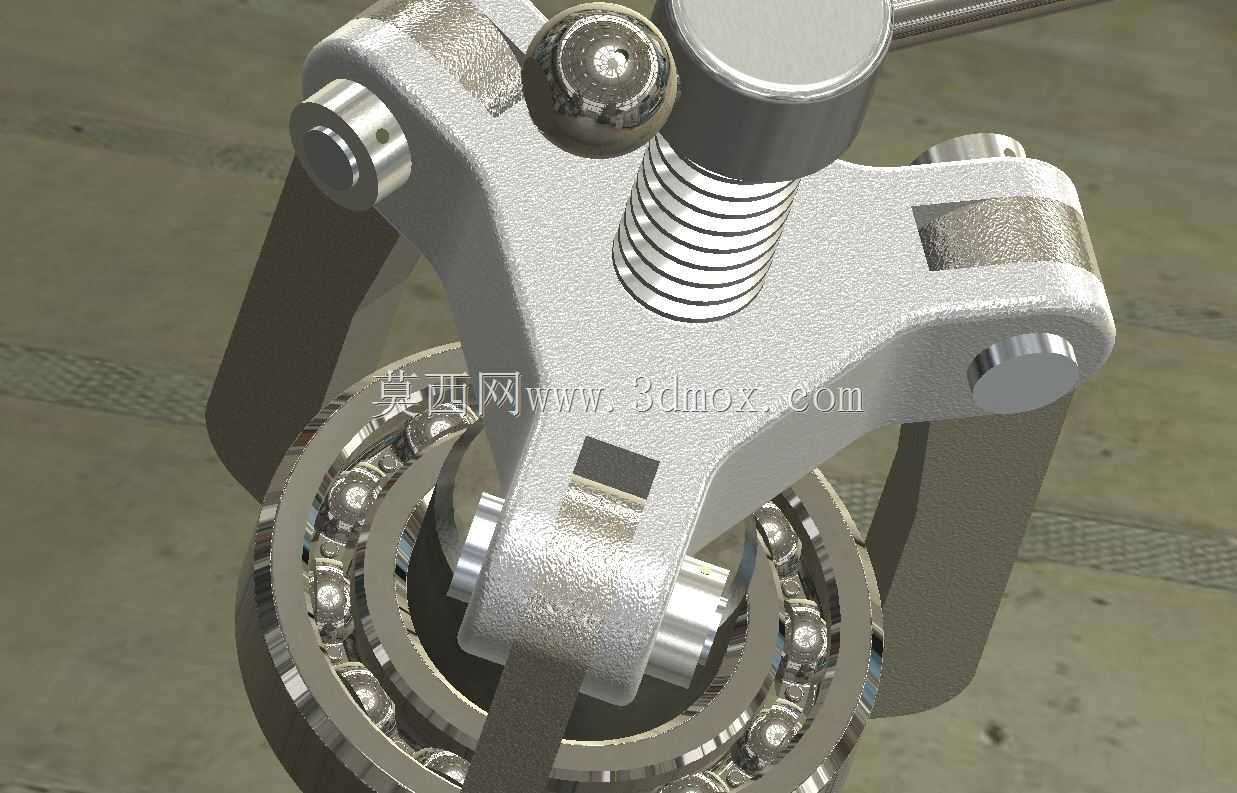

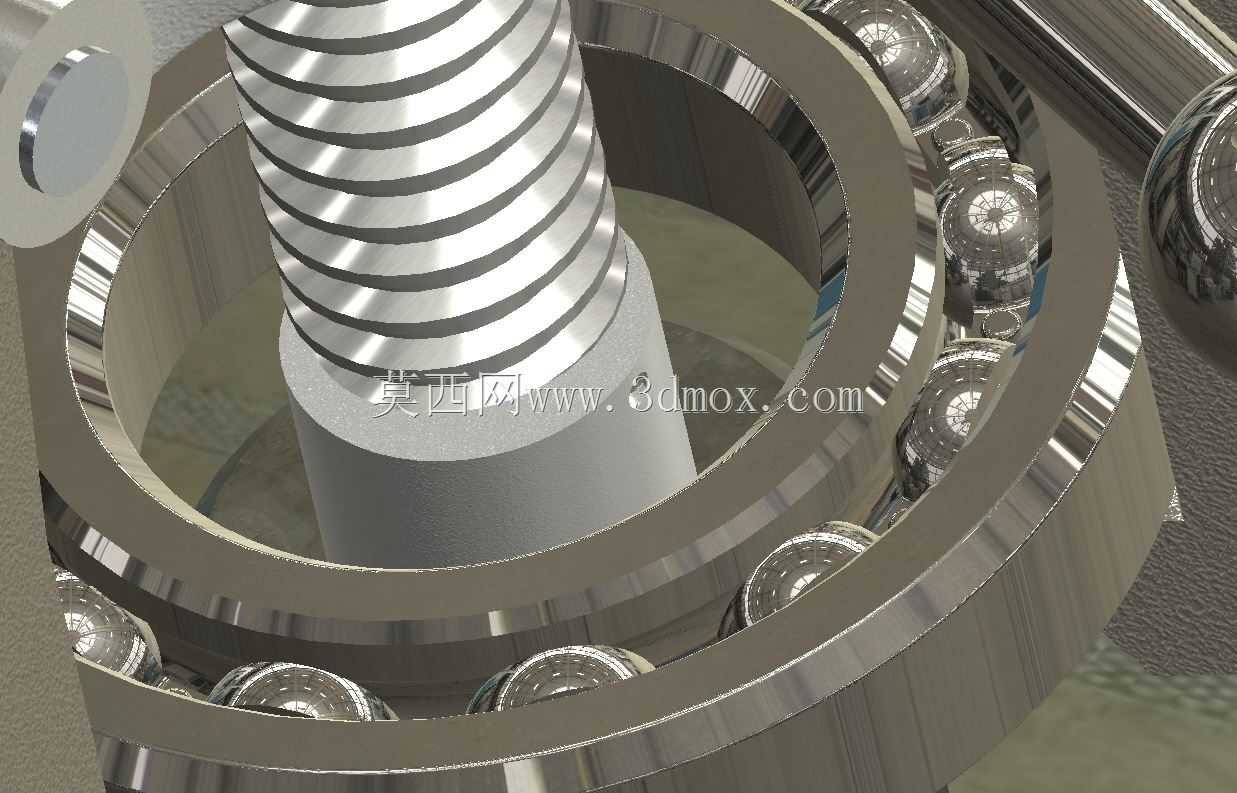

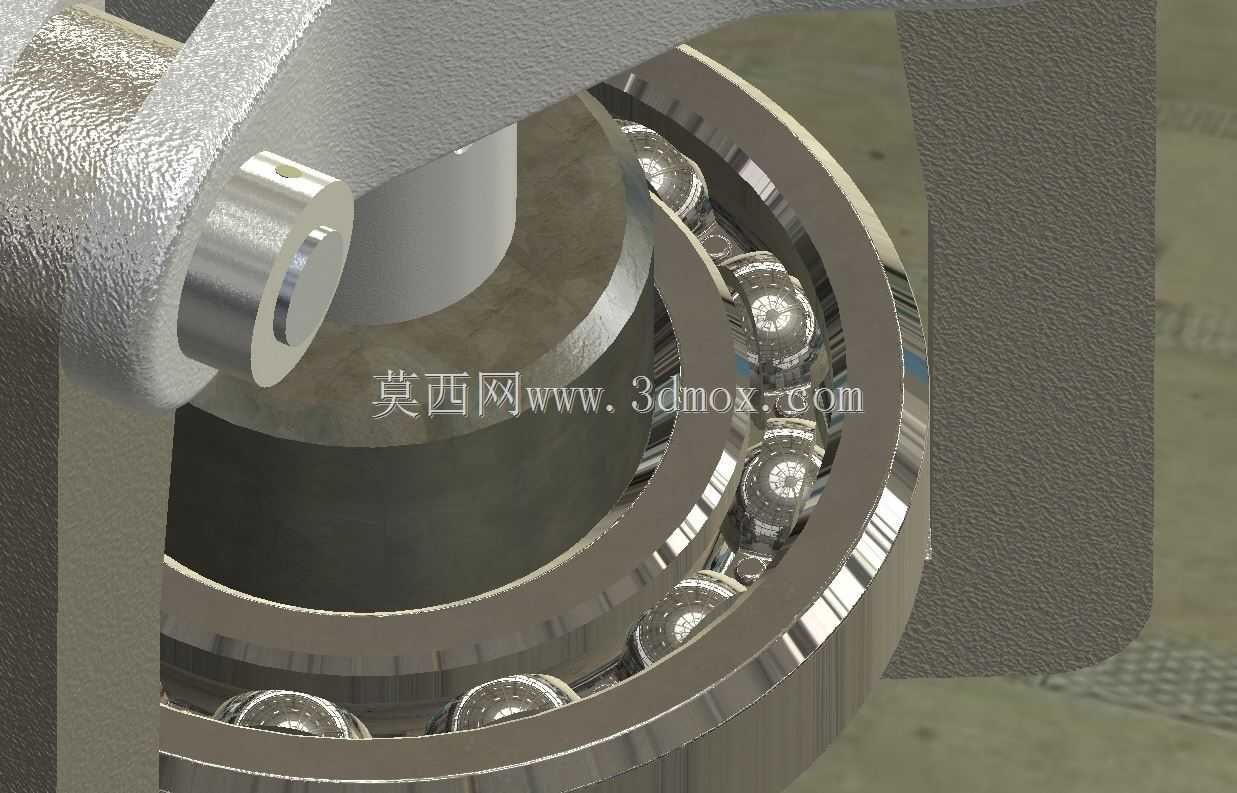

在设备运维、机械装配的现场场景里，过盈配合件的拆卸一直是一线维修人员绕不开的操作环节，轴承、传动滑轮这类套设在轴端的零部件，过盈量通常在0.02mm到0.15mm区间，靠蛮力敲击不仅容易损伤轴颈配合面、造成轴承保持架变形，还可能导致滑轮轮缘崩裂，带来额外的备件损耗与安全隐患，这款拉拔器的结构设计，正是针对这类轴装过盈件的拆卸需求做的定向优化。从功能实现逻辑来看，整套结构以中心螺杆作为施力核心，螺杆采用梯形传动螺纹，牙型角30度，传动过程中具备自锁特性，不会因为施力过程中的回弹造成夹爪松脱，螺杆顶端设计有四方受力头，可以适配标准棘轮扳手或者套筒施加扭矩，相比传统的T型手柄结构，更适合在设备周边狭窄的操作空间里发力，不需要预留大半径的手柄转动空间。拉拔器的卡爪采用铰接式连接结构，三个卡爪沿周向均匀分布，卡爪的勾头位置做了阶梯式的卡口设计，不同深度的卡口可以适配不同厚度的轴承内圈、滑轮轮缘，勾合的时候不需要额外加装垫块，就能保证受力点卡在被拆卸件的承力端面，不会因为拉拔过程中的受力滑脱，卡爪的铰接轴采用过盈配合固定在滑套上，滑套和中心螺杆之间采用间隙配合，转动螺杆的时候滑套不会跟着螺杆一起转动，只会沿着螺杆的轴向平稳进给，避免卡爪跟转刮伤被拆卸工件的表面。从安装边界的尺寸适配来看，这套拉拔器的卡爪张开范围覆盖了常用的微型到中小型轴承尺寸，最小可以勾住内径10mm的轴承内圈，最大张开直径可以达到120mm，中心螺杆的有效行程是80mm，足够把常规轴端安装的轴承、滑轮从配合轴段上完全顶出，不需要中途重新调整卡爪位置，螺杆的顶针端做了球面处理，顶在轴端中心孔的时候可以自动找正中心，不会因为顶偏造成轴端中心孔损伤，也能保证拉拔过程中受力方向和轴的轴线完全重合，避免被拆卸件因为偏载出现卡滞，甚至掰弯轴颈的问题。在实际使用场景里，不管是车间里的电机轴承更换、流水线传动滑轮拆卸，还是户外设备的现场运维，这套结构都能适配，不需要搭配额外的液压动力源，纯机械传动的结构没有密封件、液压油这类易损部件，在多粉尘、有少量油污的维修现场也能稳定工作，日常维护只需要定期在螺纹位置涂抹少量润滑脂，就能保证传动顺畅。设计过程中针对卡爪的受力做了结构强化，卡爪的受力臂采用变截面设计，靠近勾头的位置截面厚度更大，能承受拉拔过程中最大的弯曲应力，避免长期使用后卡爪出现变形断裂，滑套位置的铰接孔做了倒角处理，卡爪张开和收拢的时候不会出现卡滞，三个卡爪的同步性靠滑套的端面精度保证，拉拔过程中三个勾头的进给量完全一致，不会出现单边受力的情况。和传统的两爪拉马相比，三爪的周向分布结构受力更均匀，对于薄壁的轴承内圈、塑料材质的传动滑轮，也不会因为局部受力过大造成工件碎裂，针对一些安装位置较深的轴承，卡爪的臂长做了加长设计，不需要额外加装接杆就能伸到轴承座的内部勾住内圈端面，避免了传统拉马够不到深位轴承的问题。螺杆的螺纹精度做了严格控制，螺纹中径的公差控制在6H/6g区间，转动的时候没有明显的旷量，施加扭矩的时候传动平稳，不会因为螺纹间隙造成施力过程中的顿挫，顶针位置的球面做了淬火处理，硬度达到HRC45-50，长期顶在轴端中心孔也不会出现凹坑变形，保证每次使用都能准确找正中心。整套结构没有多余的复杂零件，所有部件都可以单独拆解更换，卡爪、螺杆这类易损件不需要整体报废工具，单独替换对应零件就能继续使用，降低了工具的长期使用成本，在装配教学、维修实训的场景里，这套结构也可以作为机械传动、螺纹施力结构的实操案例，帮助从业者理解过盈配合拆卸的受力逻辑，掌握工装设计的核心要点。
