渐开线直齿圆柱齿轮参数化设计模型

在各类机械传动场景中，直齿圆柱齿轮是应用最为广泛的基础传动元件之一，从普通的输送线传动单元、小型机床进给机构，到工业减速机内部的传动级、自动化设备的动力传递路径，都能看到这类零件的身影。渐开线齿形的直齿轮具备传动平稳、瞬时传动比恒定、安装维护便捷的特点，相比斜齿轮不存在轴向力，对支撑轴承的轴向承载要求更低，尤其适合中低速、中等载荷的开式或闭式传动场景。

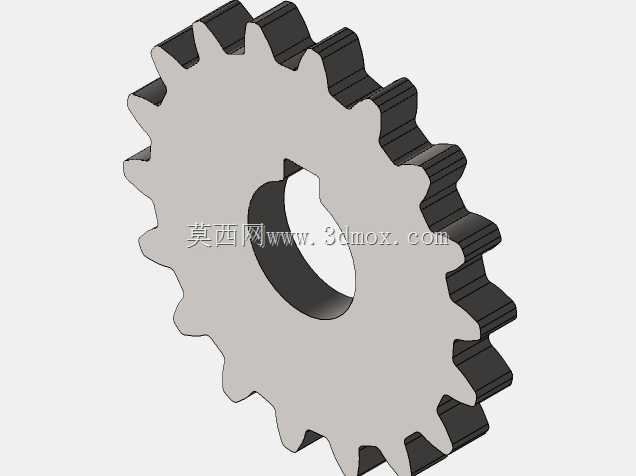

本次设计的渐开线直齿轮采用参数化建模思路搭建，核心齿形轮廓通过渐开线方程驱动生成，而非简单的圆弧拟合，从根源上保证了齿形的几何精度，能够满足后续工程分析、数控加工的精度要求。建模过程中首先明确了齿轮的核心设计边界：齿顶圆、齿根圆、分度圆、基圆的几何关系严格遵循机械设计手册的规范，齿根过渡曲线采用标准圆角过渡，避免应力集中导致的轮齿断裂风险，这一点对于承受交变载荷的传动齿轮尤为重要——在实际工况中，多数齿轮失效都起源于齿根位置的疲劳裂纹，合理的过渡圆角设计能大幅提升零件的疲劳寿命。

从安装适配维度来看，该齿轮的中心孔尺寸、键槽规格按照通用传动安装标准设定，可适配常规的圆柱轴伸安装，轮毂厚度、轮缘厚度的取值兼顾了轻量化与结构强度要求，既不会因为结构冗余增加不必要的转动惯量，也不会因为壁厚不足导致轮体变形。在实际选型应用时，需要注意配对齿轮的模数、压力角必须与该齿轮完全一致，同时根据实际传动比需求匹配对应齿数的配对件，安装时要保证两轴的平行度误差控制在允许范围内，齿侧间隙根据工况温度、润滑条件调整到合理区间，避免出现卡滞、异响或者反向间隙过大的问题。

在设计逻辑上，参数化的建模方式让该模型具备极强的可修改性，只需要调整模数、齿数、压力角、齿宽、变位系数等核心参数，就可以快速生成不同规格的同类型齿轮，不需要重复绘制齿形轮廓，能够大幅提升系列化产品的设计效率。比如在开发不同速比的减速机传动组时，只需要在该模型基础上修改对应参数，就能快速得到符合要求的齿轮零件，再根据实际载荷情况校核齿面接触强度、齿根弯曲强度，调整齿宽或者材料选型即可。

从实际使用场景出发，这类齿轮如果应用在开式传动场景，需要额外考虑防尘防护，定期补充润滑脂，避免磨粒进入啮合面加剧齿面磨损；如果应用在闭式齿轮箱内，则需要配合对应的润滑油牌号，根据运行转速调整浸油深度，避免搅油损失过大或者润滑不足。模型的齿面没有做额外的修形处理，适合常规刚性支撑的传动场景，如果应用在高精度、高转速的传动场合，可以在该模型基础上进一步做齿向修形、齿顶修缘，抵消安装误差、轴系变形带来的偏载问题，提升传动平稳性、降低运行噪音。

另外在建模过程中，对轮齿的阵列逻辑做了优化，采用圆周阵列的方式生成全齿结构，保证每个轮齿的几何一致性，避免单个齿形偏差导致的传动冲击。齿轮的端面、中心孔、键槽的加工基准统一，后续生成工程图时可以直接提取尺寸标注，不需要额外做基准转换，能够直接对接生产加工环节，减少设计到制造的信息传递误差。对于结构设计从业者来说，这类参数化齿轮模型可以直接复用在设备传动系统设计中，不需要从零开始绘制齿形，把更多精力放在传动系统的匹配、整体结构的布局优化上，有效缩短产品开发周期。
