筒式空气滤清器滤芯三维设计模型

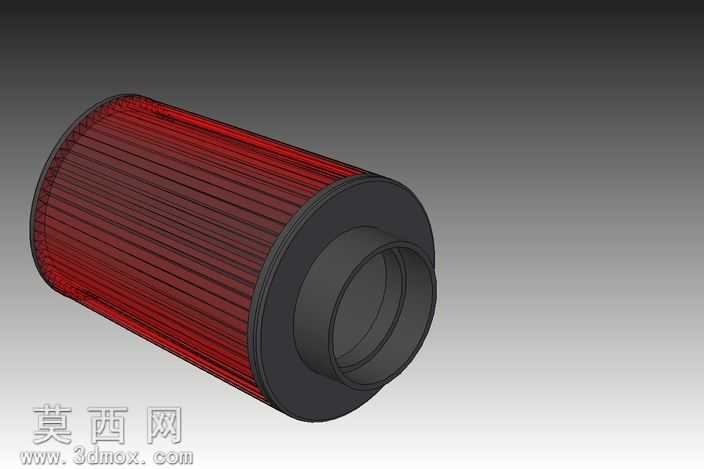

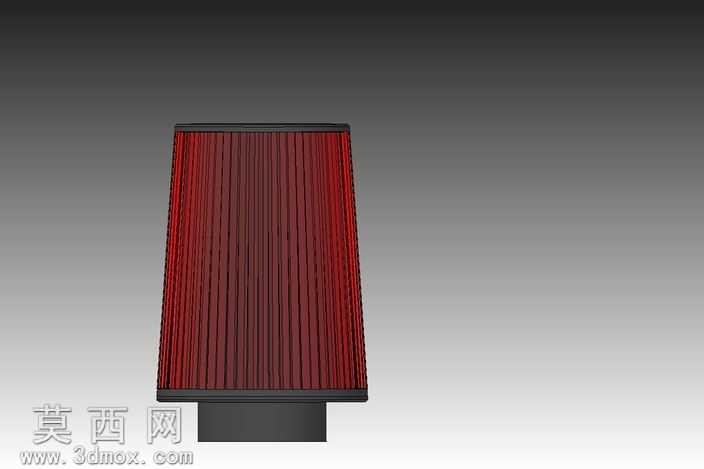

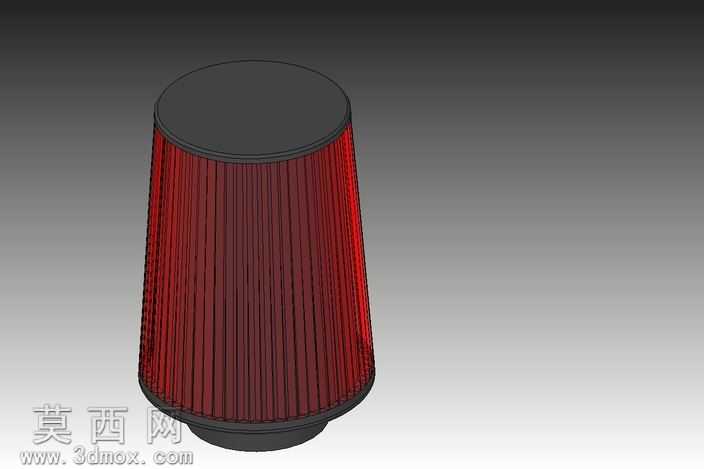

本模型为筒式空气滤清器滤芯，采用SolidWorks进行全参数化三维建模，整体遵循工业滤芯的实际生产尺寸比例构建，还原了空气滤芯的典型结构特征。建模过程中首先通过旋转凸台命令构建滤芯两端的黑色端盖基体，端盖部分设计为阶梯式嵌套结构，内侧的环形凸台用于与滤清器壳体的进气接口配合定位，保证安装后的密封性能，端盖边缘做了微小的圆角过渡处理，避免实际生产中的应力集中问题，同时还原了端盖表面哑光硬质塑料的质感。滤芯主体的过滤部分采用褶式滤材结构，建模时先绘制单道褶皱的截面轮廓，通过圆周阵列命令完成整圈滤材的排布，精准还原了红色滤材均匀折叠的形态，每道褶皱的间距、折深都参考实际车用空气滤芯的参数设置，保证模型结构与实物一致，滤材表面通过纹理映射模拟了过滤纤维的细微质感，渲染时采用半通透的红色材质参数，还原纸质滤材的视觉特性。整体模型装配关系清晰，两端端盖与中间滤材部分采用同轴配合，无多余的冗余特征，所有结构均可直接用于后续的装配验证、结构受力模拟或者3D打印样件制作。设计过程中充分考虑了空气滤芯的功能特性，褶式结构的设计能够在有限的筒状空间内最大化过滤面积，提升进气过滤的效率同时降低进气阻力，端盖的嵌套结构能够保证滤材两端的密封效果，避免未经过滤的空气从侧边缝隙进入进气系统。渲染阶段采用渐变灰色背景配合柔和的侧方打光，清晰展现滤芯的褶皱层次与端盖的结构细节，材质区分明确，红色滤材与黑色端盖形成鲜明的视觉对比，能够直观呈现产品的外观形态与结构特点，模型的所有特征均保留参数化设计记录，可根据不同的使用场景调整滤芯的直径、长度、褶皱密度等参数，适配不同规格的滤清器设计需求。
