精密滚子传动链条工业结构设计

在各类工业传动场景里，滚子链条是应用覆盖范围极广的挠性传动部件，从常规的物料输送线到动力传递的传动副，再到特种工况下的牵引作业，都能见到这类部件的身影。不同于齿轮传动的固定中心距限制，链条传动可适应两轴中心距较大的传动场景，同时能在存在一定油污、粉尘的车间环境下保持稳定的传动效率，不会像带传动那样出现长时间使用后的打滑丢转问题，平均传动比的精度更有保障，作用在轴上的张紧载荷也比带传动更小，能有效降低支撑轴承的径向受力，延长轴承的实际使用寿命。

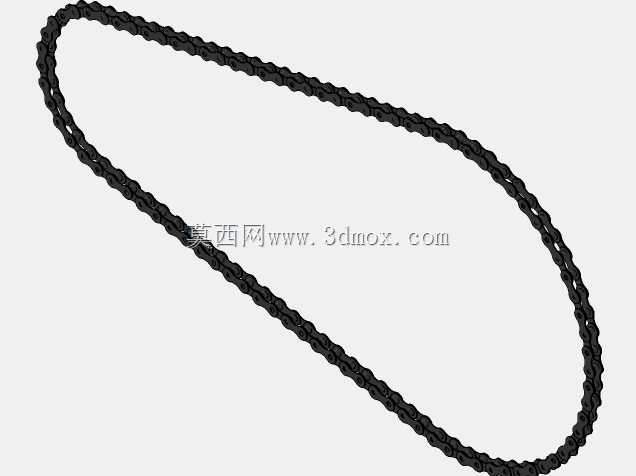

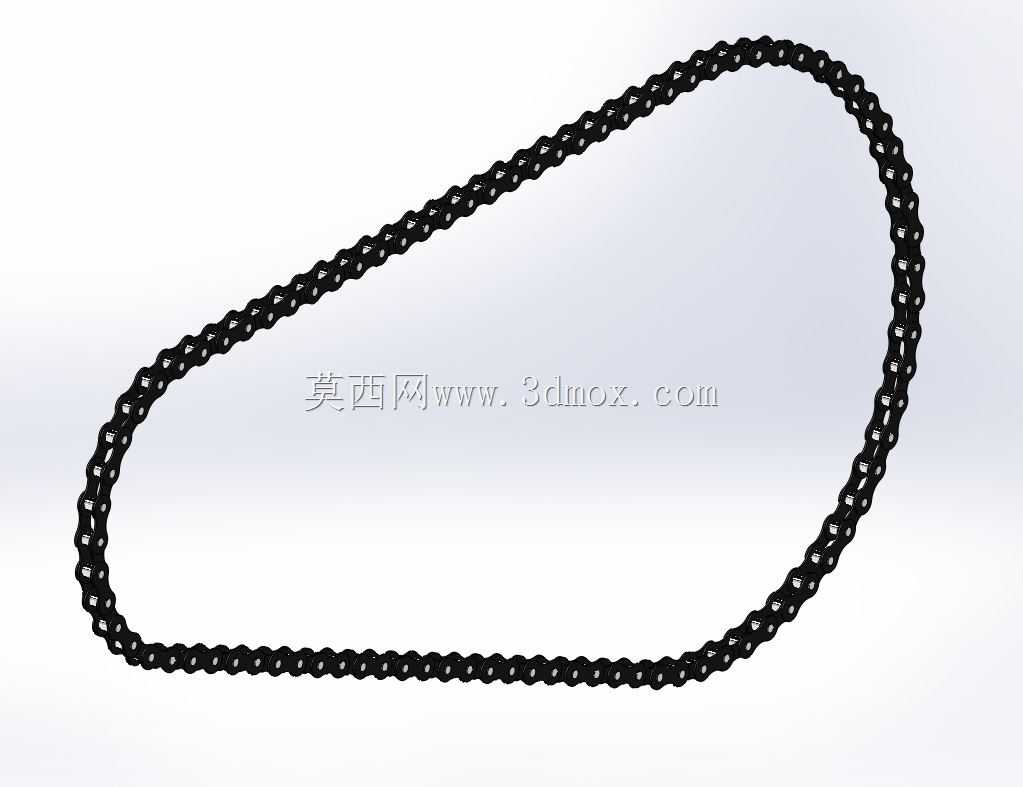

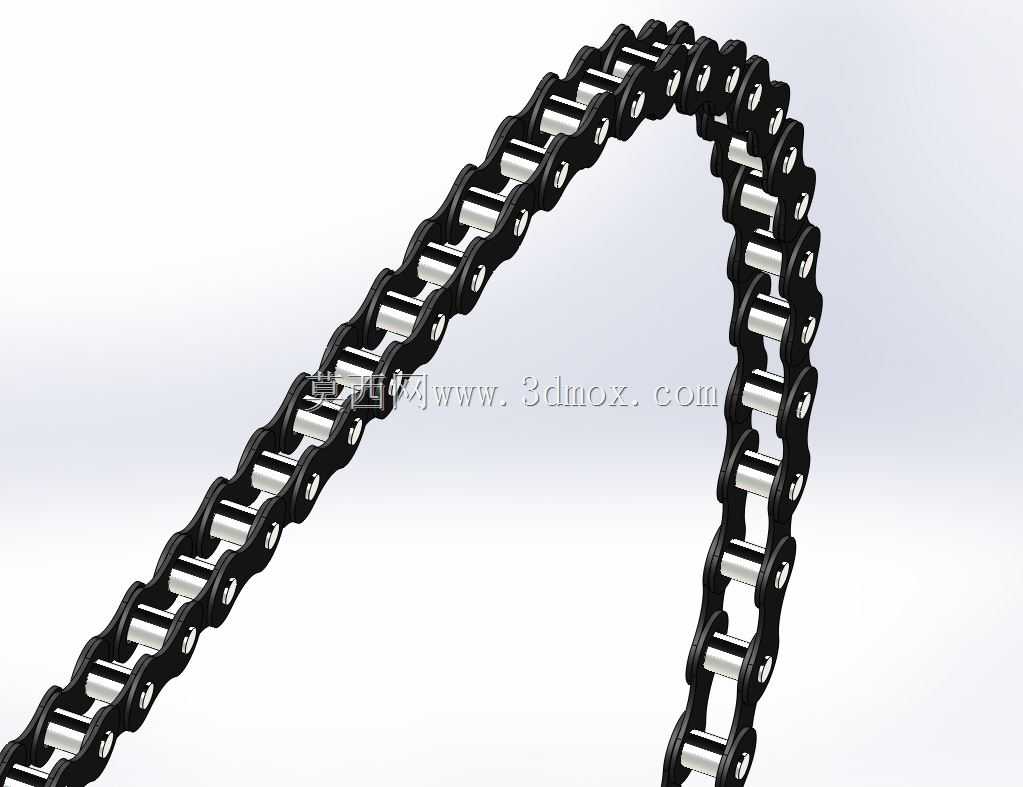

这款链条的设计围绕标准短节距精密滚子链的核心参数展开，建模过程中优先还原了链节的装配关系：内链板与套筒采用过盈配合压装为固定整体，外链板与销轴同样过盈连接，套筒与销轴之间保留合理的间隙配合，保证相邻链节可灵活弯折，滚子与套筒之间为间隙配合，当链条与链轮轮齿啮合时，滚子可沿轮齿表面滚动，大幅降低啮合过程中的磨损量。建模时特意还原了链板的8字形轮廓，这一结构并非随意设计，而是在保证链板各横截面等强度的前提下，尽可能减轻链条整体重量，同时降低运动过程中的惯性载荷，适配中高速传动的动态需求。

从实际安装边界来看，单节链节的内节内宽、滚子外径、节距参数均遵循通用传动链的尺寸规范，可直接适配对应型号的标准链轮，不需要额外定制非标轮齿。链条的最小弯折半径对应链轮的最小容许齿数，在实际选型搭配时，小链轮的齿数不宜过少，否则会增大传动的不均匀性与动载荷，建模时预留的链节间隙可保证链条在最小包角工况下不会出现卡滞，相邻链节的相对转动角度覆盖常规传动的最大弯折需求。

在不同的应用场景下，这类链条的功能侧重也有区别：用于动力传动时，选型重点关注极限拉伸载荷与额定功率曲线，匹配电机的输出转速与传动比，保证在冲击载荷下不会出现链板断裂或销轴剪切失效；用于物料输送时，可在链节上加装各类附件，比如弯板、顶板、料斗等，适配不同形状物料的输送需求，此时链条的设计会更侧重耐磨性能，销轴与套筒的表面硬度会做针对性提升，应对输送线长时间连续运行的磨损消耗；用于起重牵引场景时，会采用更低的运行速度，链条的安全系数选取更高，链板厚度与销轴直径会比同节距的传动链更大，保证静载荷下的结构强度。

建模过程中对各零件的配合公差做了等效还原，比如销轴两端的铆头结构、外链板与内链板的侧隙控制，这些细节直接影响链条实际运行时的灵活性与密封性能，侧隙过小会导致链条弯折阻力增大，传动效率下降，侧隙过大则容易让外界粉尘进入套筒与销轴的配合面，加剧磨粒磨损，缩短链条的整体使用寿命。另外，链条的张紧行程设计也需要在安装时预留，因为链条在运行初期会出现一定的初始伸长，这是配合面磨合后的正常现象，需要通过张紧装置调整中心距，避免链条松边垂度过大导致的啮合跳齿、振动异响问题。

在结构细节上，滚子的圆柱形外轮廓与链轮的渐开线齿形（实际为三圆弧一直线齿槽轮廓）可实现顺畅啮合，啮合过程中滚子与齿槽的接触为滚动接触，相比滑动接触的磨损量降低七成以上，这也是精密滚子链能在工业场景长期广泛应用的核心结构优势。同时，链条的多节铰接结构让它具备一定的挠性，可在一定程度上吸收传动过程中的冲击振动，当设备启动、制动或者载荷突变时，链节之间的微小间隙可起到缓冲作用，避免刚性传动带来的零件冲击损坏。

针对不同的工况环境，这类链条还可衍生出不同的变种结构，比如在腐蚀环境下采用不锈钢材质的链板与销轴，在食品加工场景采用易清洁的开放式链节结构，在高速传动场景采用经过精密动平衡处理的链板与滚子，降低高速运行时的多边形效应带来的振动与噪声。但无论变种结构如何调整，其核心的铰接传动、滚子减磨的设计逻辑始终保持一致，都是在保证传动可靠性的前提下，尽可能提升传动效率、延长使用寿命、降低维护成本。
