法兰安装式工业旋转编码器结构设计

在各类工业传动控制场景里，旋转位置与转速的精准采集是设备闭环控制的核心环节，这款法兰安装式的旋转检测部件，主要适配机床进给轴、自动化生产线输送辊、伺服传动机构等需要实时反馈轴系角位移、转速参数的工位，能将轴的机械旋转量转换为可被控制系统识别的电信号，为设备的位置定位、速度调节、过载保护提供核心数据支撑。从实际使用场景来看，这类部件常安装在驱动电机输出端、从动辊轴端，部分需要高精度分度的工位比如回转工作台、刀架转位机构也会选用同结构的检测部件，其安装稳定性直接决定了信号采集的精度，因此结构设计上优先考虑了安装刚性与抗干扰能力。

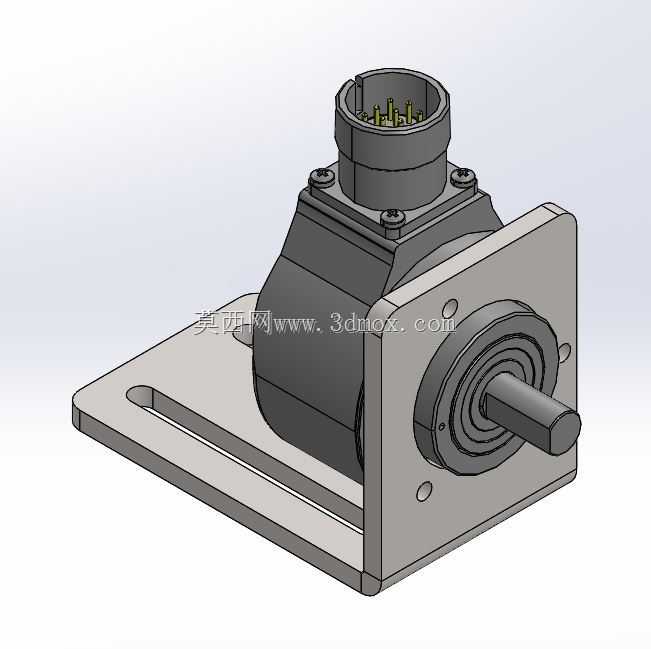

设计过程中首先敲定的是安装基准的结构形式，采用方形法兰安装面作为主定位基准，法兰面上预留了两个对称的光孔安装位，同时配套的L型安装底板开有长条形调节槽，这种组合设计既可以通过法兰直接与设备端的安装面贴合锁紧，实现短轴直连的高刚性安装，也可以借助底板的长槽调整安装位置，适配不同轴伸长度的对接需求，避免现场安装时出现轴系对中偏差导致的轴承额外负载。主体外壳采用铸铝材质的阶梯式腔体结构，腔体内部预留了码盘、光电发射接收模块、信号处理电路板的安装空间，阶梯结构一方面可以增强壳体的结构强度，降低设备运行时的振动传导至内部光学元件，另一方面也能将接线端与轴伸端分隔开，减少接线部位的油污、切削液侵入风险。

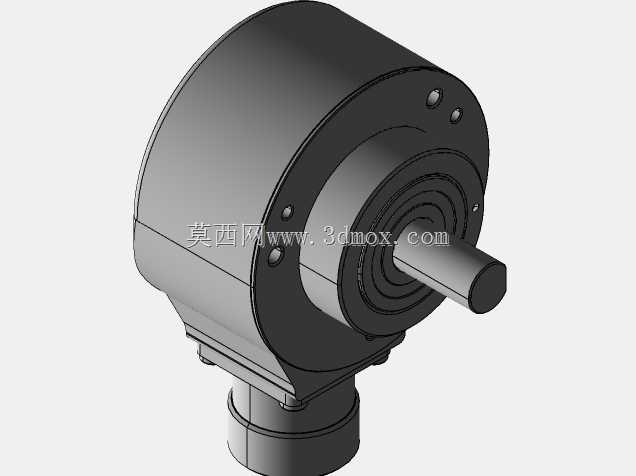

轴伸端采用了双轴承支撑的结构设计，伸出轴为标准圆柱轴型，轴端做了倒角处理方便与被测轴系通过联轴器对接，轴根部设置了多层密封圈，能够阻挡车间环境里的粉尘、切削液、润滑油渗入腔体内部，适配机加工、装配生产线等多尘、有少量液体飞溅的工况。顶部的接线端口采用航空插头式结构，插头与壳体之间设置了密封垫，接线时可以直接选用配套的带锁紧结构的航空插头，避免设备运行振动导致接线松脱，同时这种快插式的接线结构也方便后期维护时的部件更换，不需要重新逐根接线，减少设备停机时间。

从安装边界尺寸来看，方形法兰的边长控制在常规安装位的通用尺寸范围内，主体腔体的最大外径小于法兰边长，不会与周边的安装筋位、其他传动部件产生干涉，安装底板的厚度经过校核，在螺栓锁紧的状态下不会产生形变，保证轴系的对中精度。整体结构没有多余的外露凸起部件，所有的连接螺丝都采用沉头设计，既避免了安装时与周边部件刮碰，也能减少灰尘在螺丝缝隙处的堆积。在实际选型适配时，需要注意对接轴的轴伸长度要与这款部件的轴入深度匹配，锁紧安装螺栓时要对角逐步拧紧，避免法兰面受力不均导致轴系偏斜，日常使用中不需要额外的维护，仅需定期检查接线插头的锁紧状态与轴端密封圈的老化情况即可，其结构设计充分考虑了工业现场的复杂工况，在保证检测精度的前提下尽可能提升了部件的环境适应性与安装便捷性，能够覆盖大部分通用工业传动场景的旋转参数检测需求。
