销鼓运动直线驱动滚筒机构

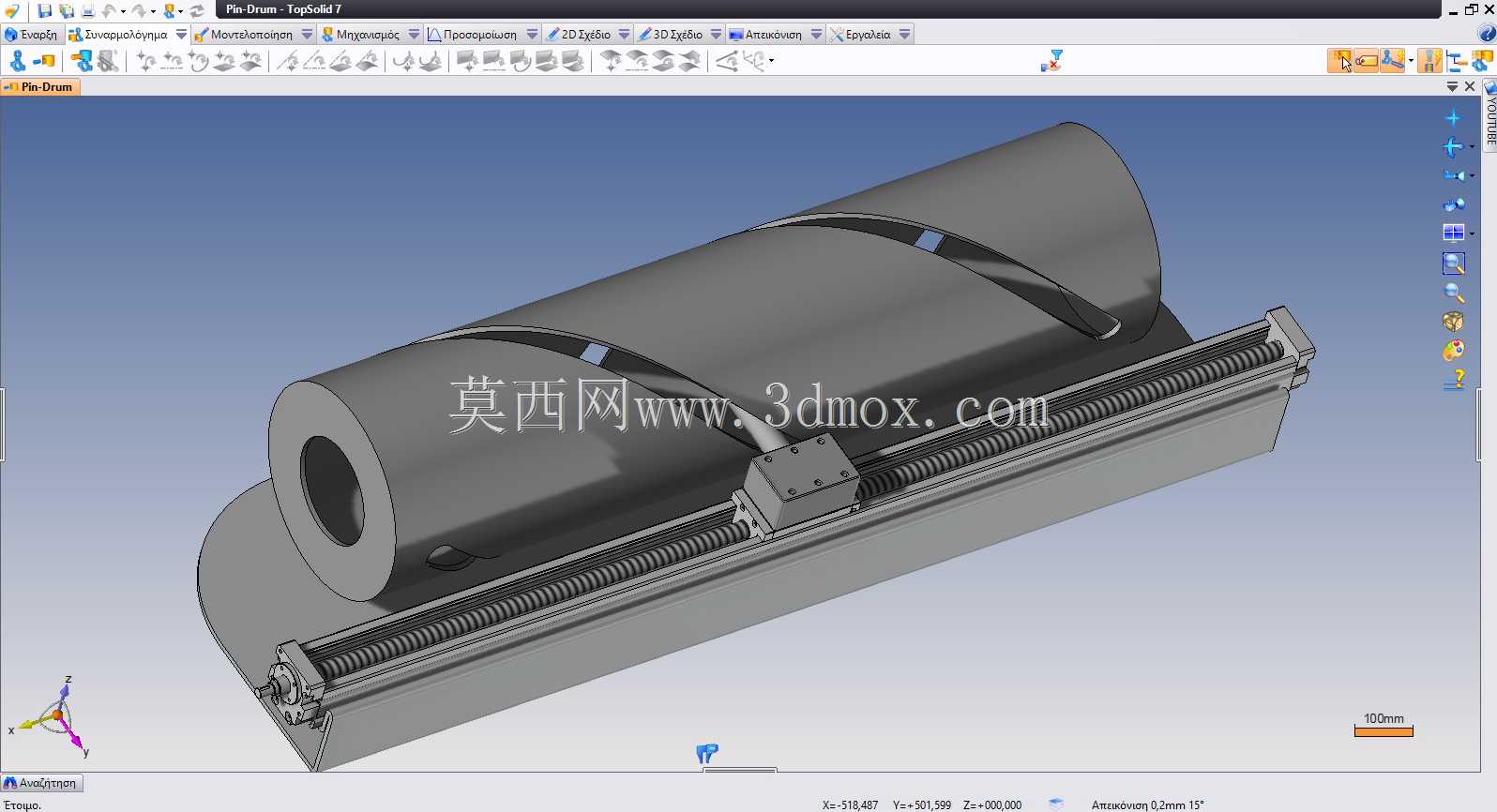

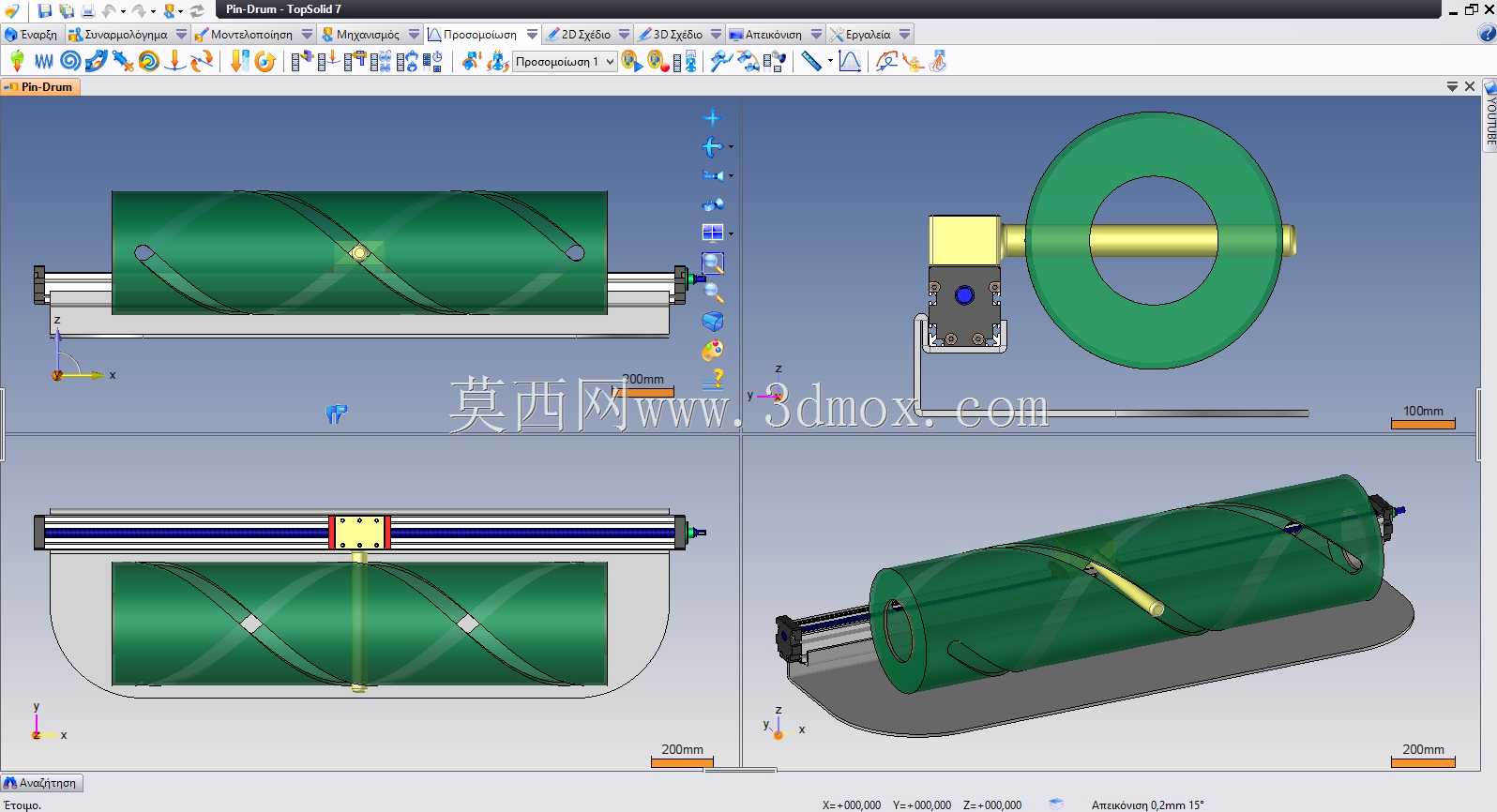

这套销鼓配合的运动机构，在轻工卷绕设备、物料输送换向装置、薄膜裁切进给单元里都有很成熟的应用场景，核心是把丝杠副的直线往复位移，通过圆柱鼓面的螺旋导槽转化为滚筒的定角度间歇回转，相比槽轮、棘轮这类间歇机构，传动冲击更小，运行噪音更低，适合中低速、需要平稳启停的工位使用。从结构组成来看，整套机构分为三个核心模块：底部的直线驱动单元、中部的销鼓配合副、上部的回转滚筒组件。底部直线驱动单元采用滚珠丝杠搭配线性导轨的组合，丝杠两端采用角接触轴承成对支承，消除轴向窜动，导轨滑块通过连接座与驱动销刚性连接，保证销的运动直线度误差控制在0.02mm每百毫米行程内，避免销在导槽内出现卡滞、别劲的情况。中部的销鼓配合副是整套机构的核心，驱动销采用硬质合金材质，头部做圆弧修形，与鼓面螺旋导槽的槽壁保持单侧0.1mm的间隙，既保证传动过程中不会出现间隙回差，又能避免热胀冷缩导致的运动卡阻；导槽的螺旋升角经过反复校核，全程保持压力角在35度以内，保证驱动销在槽内滑动时的受力方向始终与运动方向夹角合理，不会出现自锁现象。上部的回转滚筒采用空心筒体结构，两端通过深沟球轴承支承在固定机架上，筒体的壁厚根据承载的负载大小做了等强度优化，在保证整体刚性的前提下尽可能降低转动惯量，提升机构的响应速度；导槽直接加工在滚筒的外圆柱面上，槽的两端做了圆弧过渡的停歇段，当驱动销运行到停歇段位置时，滚筒保持静止状态，配合直线驱动的行程端点停留，就能实现固定周期的间歇回转动作。设计这套机构的时候，首先要根据实际工位需要的回转角度、停歇时间，反推螺旋导槽的导程、有效行程长度，以及停歇段的轴向长度，导槽的螺旋线采用等距螺旋设计，加工时可以通过四轴联动铣削一次成型，不需要后续的钳工修配，降低加工难度。安装边界方面，整套机构的底部安装面需要保证平面度不低于0.05mm，导轨与丝杠的平行度误差控制在0.03mm以内，驱动销的轴线需要与滚筒的径向方向保持重合，偏差不超过0.1度，否则会导致销与槽壁的单侧磨损加剧，缩短机构的使用寿命；滚筒两端的支承座需要设计偏心调节结构，方便装配时调整滚筒的轴向位置，保证驱动销在导槽全程运动时都能处于槽宽的中心位置，不会出现蹭边的情况。实际使用过程中，驱动销与导槽的接触位置需要定期涂抹润滑脂，降低滑动摩擦带来的磨损，因为这个配合位置是整套机构的主要磨损点，一旦销的磨损量超过0.2mm，就会导致传动间隙变大，滚筒的回转定位精度下降，需要及时更换驱动销，相比更换整个滚筒，单独更换销的维护成本更低，这也是设计时采用分体式销结构的核心原因。另外，这套机构的直线驱动单元可以根据负载大小替换成气缸、直线电机等不同的驱动源，不需要改动上部的销鼓配合结构，适配性很强，在很多需要短距离间歇回转的自动化工位上，都可以直接套用这个结构逻辑，只需要调整滚筒直径、导槽导程、丝杠行程这几个核心参数，就能匹配不同的工位节拍和回转角度要求，不需要重新做整体的结构方案设计，能大幅缩短非标设备的设计周期。从受力角度分析，驱动销在导槽内运动时，主要承受径向的挤压力和轴向的滑动摩擦力，所以销的根部做了加大的过渡圆角，避免应力集中导致销断裂，连接座与滑块的连接位置采用销钉定位、螺栓锁紧的方式，保证驱动销的位置不会因为长期往复受力出现偏移。滚筒的空心内孔可以用来穿设气管、电线或者其他传动轴，不会因为滚筒回转干涉内部管线的布置，这也是空心结构附带的实用优势，在很多紧凑布局的设备里，这个设计能节省大量的安装空间，不需要额外预留管线的走位空间。
