3mm法兰平板钣金件冲压成型模具结构

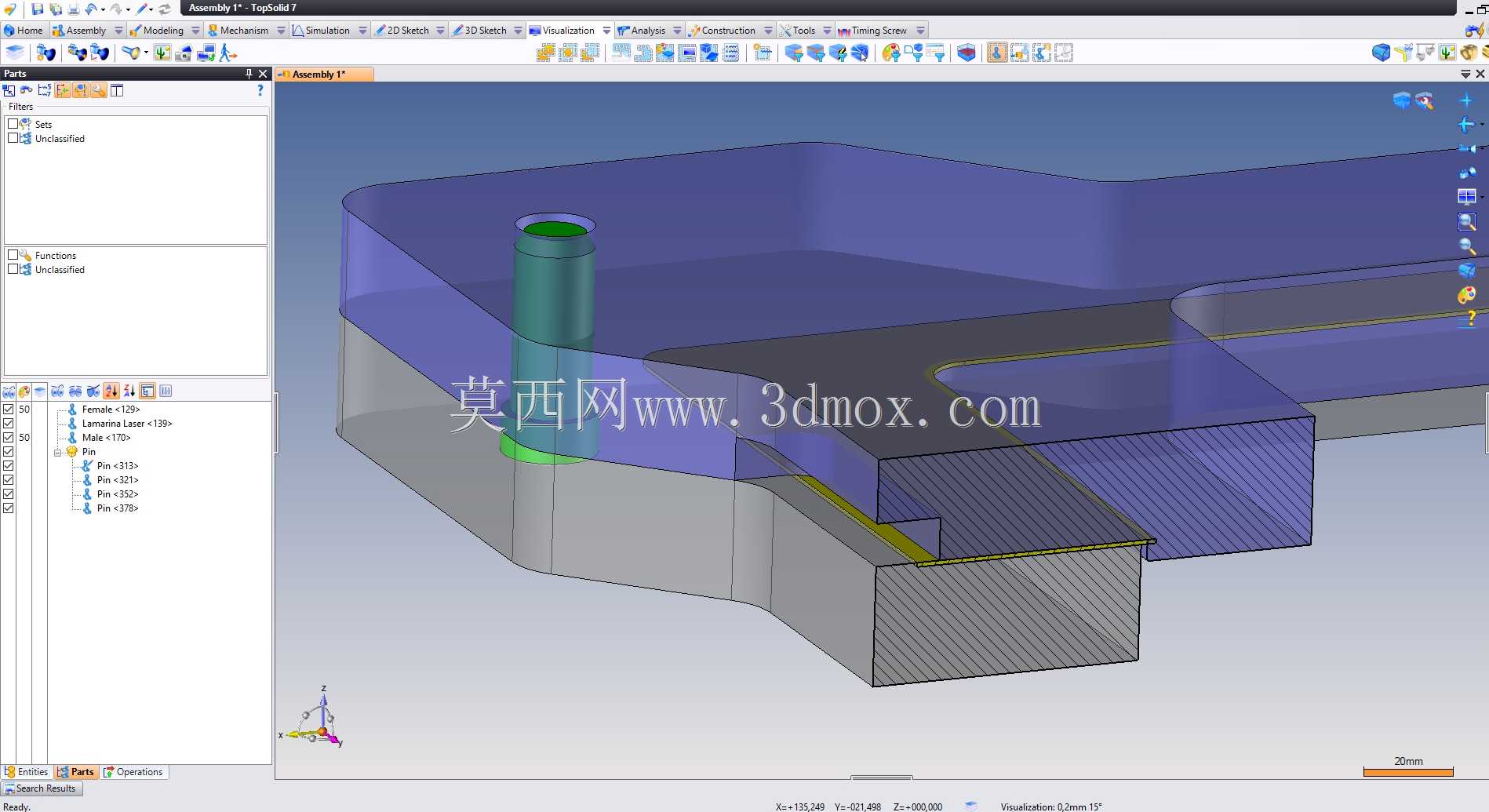

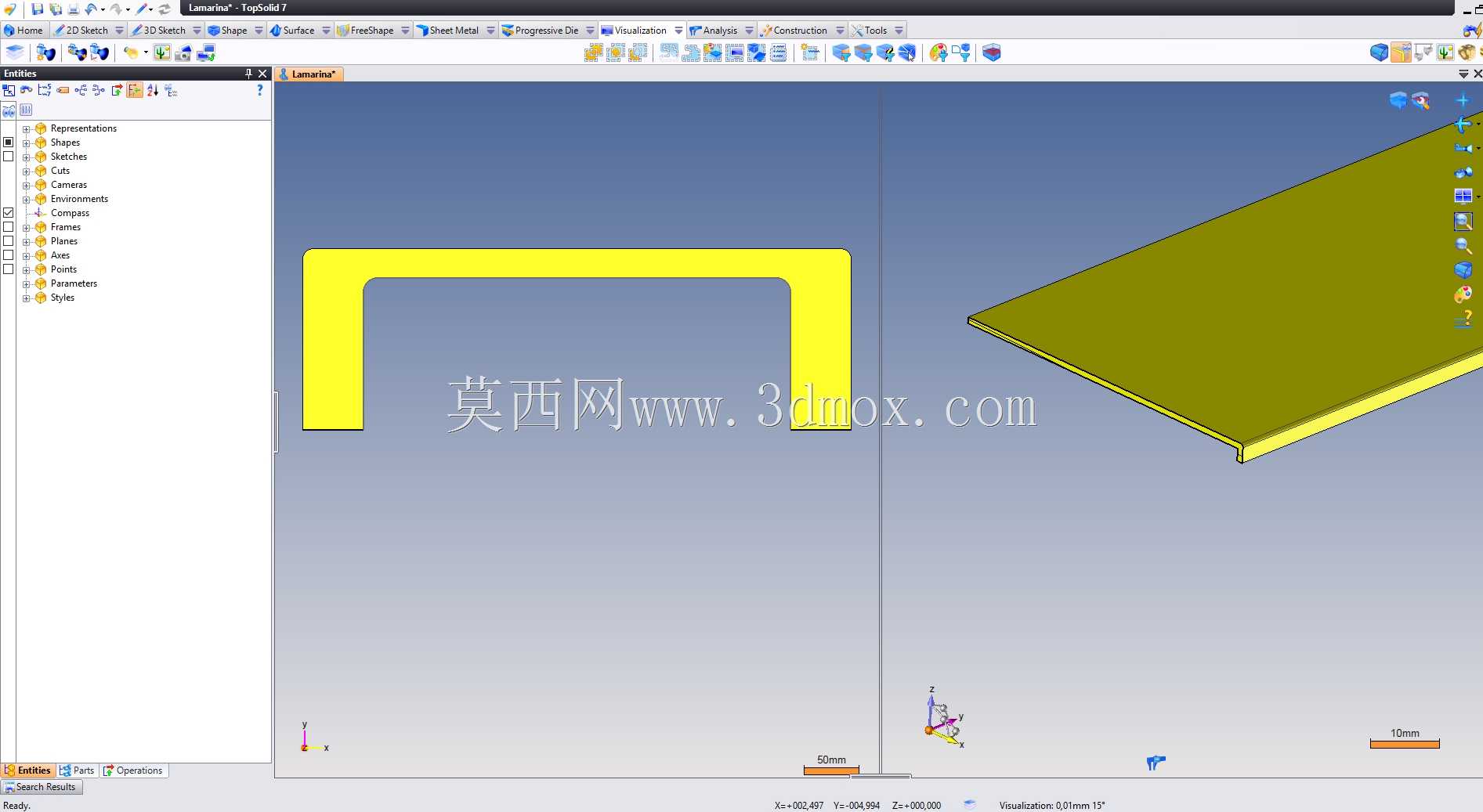

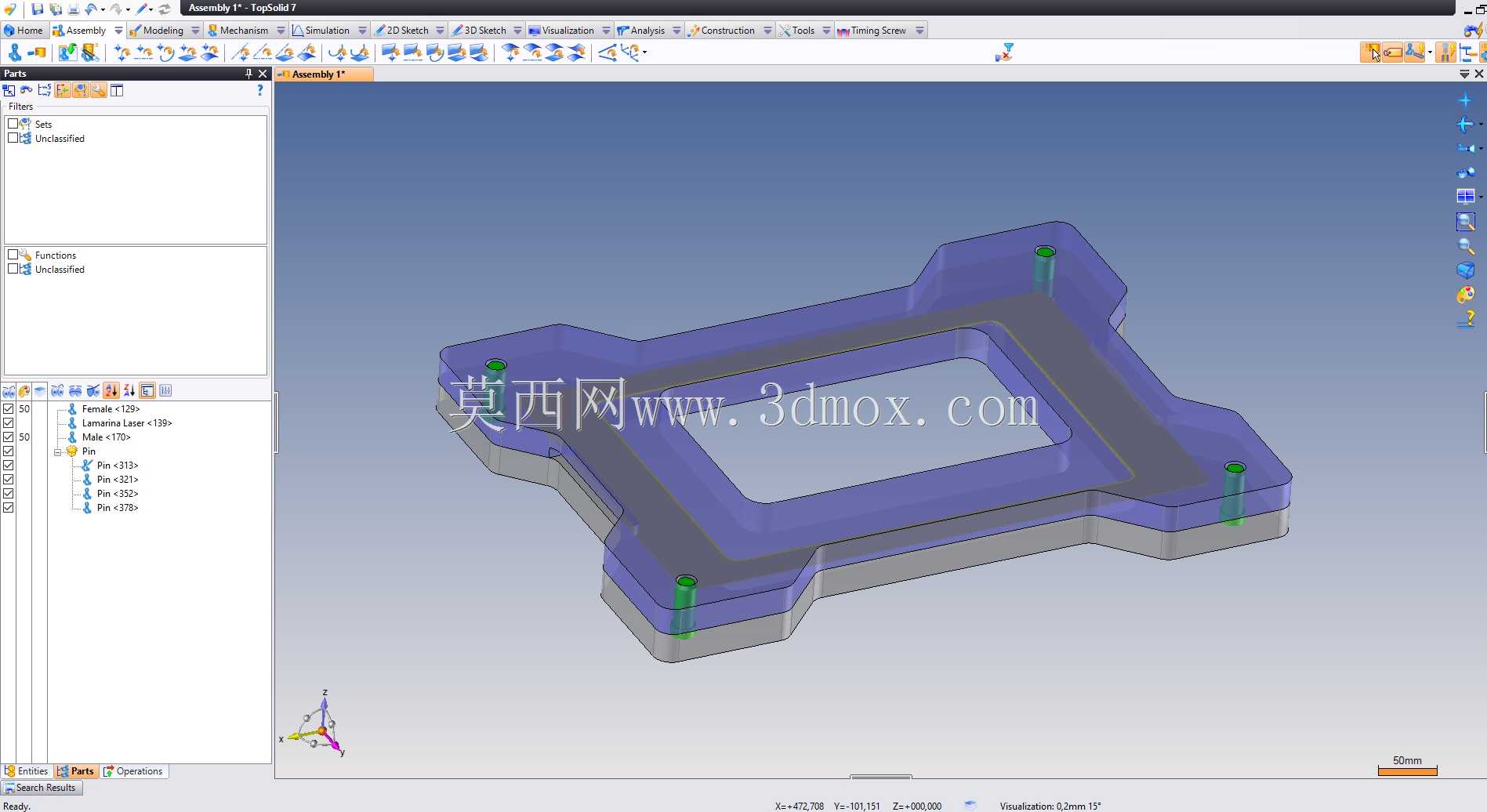

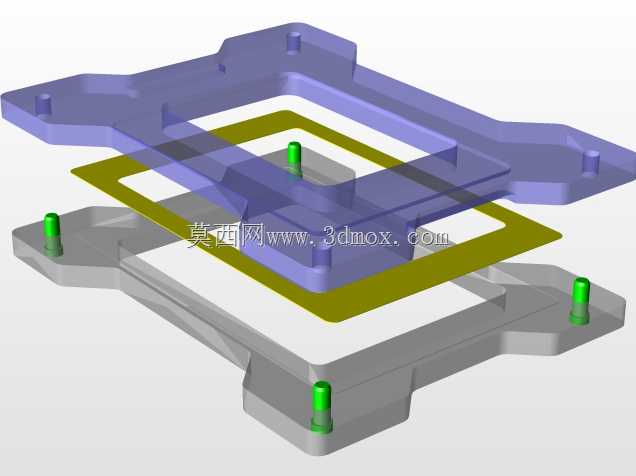

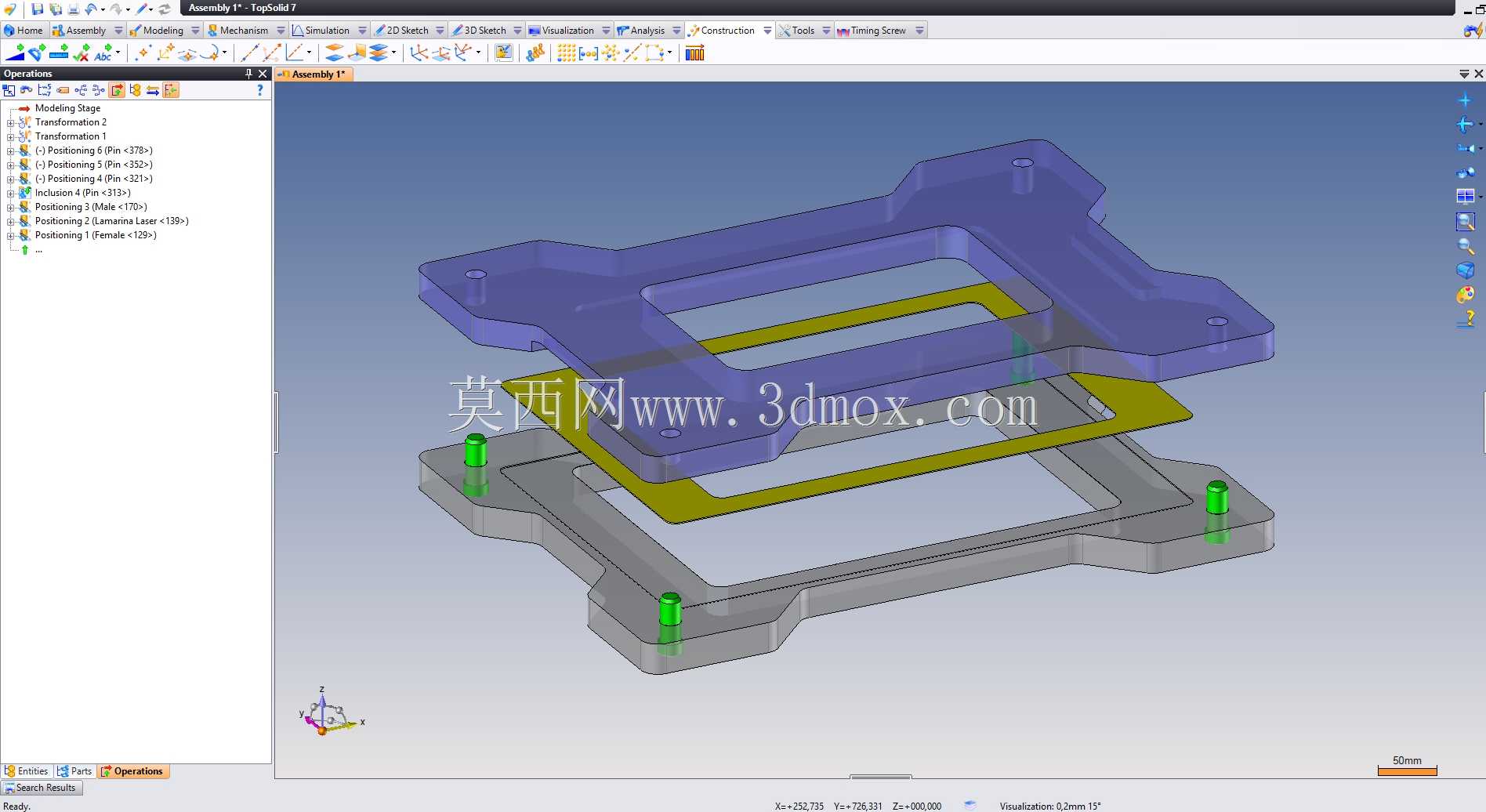

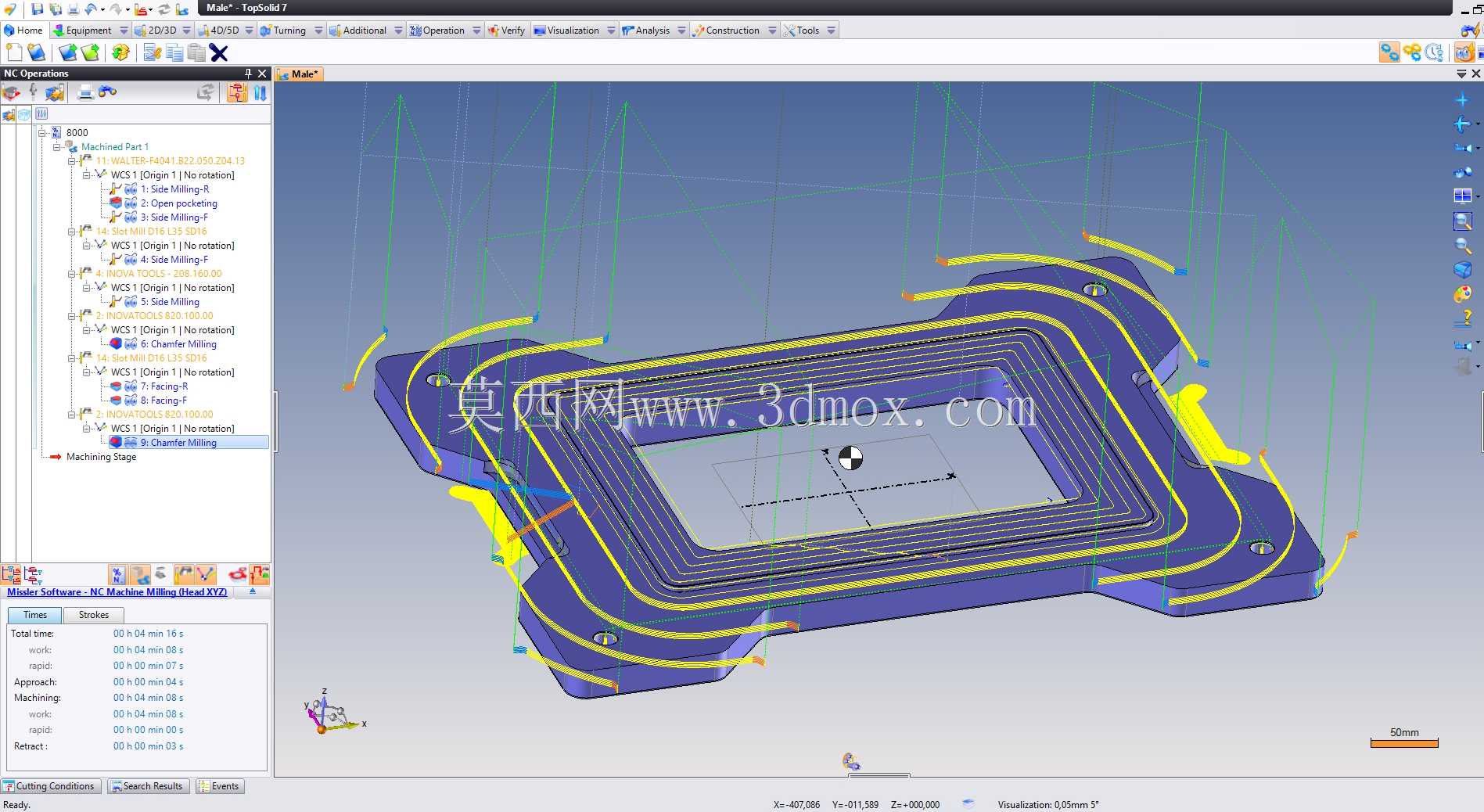

在常规五金冲压加工场景里，3mm厚度平板类带法兰钣金零件的批量生产，一直是中小冲压件加工厂的常见订单类型，这类零件广泛用在柜体连接、管路固定支架、设备外部安装座等位置，对成型后法兰边的平面度、孔位同轴度都有明确公差要求，普通单工序模生产时需要多次定位，容易出现法兰边翘曲、孔位偏移的问题，返修率居高不下，这套模具结构就是针对这类零件的量产需求做的针对性设计。整套结构的核心设计逻辑围绕减少工序定位误差展开，把落料、法兰成型、冲孔工序整合在一套模架内，模架选用标准后侧导柱模架，导柱导套配合间隙控制在0.02mm以内，保证上下模合模时的对位精度，避免长期冲压后出现模位偏移。冲头部分根据3mm冷轧钢板的冲裁间隙做了参数匹配，冲裁间隙取板厚的12%也就是0.36mm，冲头刃口做了二次研磨处理，减少冲裁断面的毛刺高度，法兰成型工位的压边力通过矩形弹簧提供，压边圈的压力根据试模状态调整，刚好能压住板料不出现起皱，同时不会因为压力过大导致板料拉伸过度出现壁厚减薄的问题。从安装边界来看，整套模具的闭合高度适配常规160吨开式可倾压力机的安装尺寸，模柄直径选用标准50mm规格，上模通过模柄与压力机滑块连接，下模通过压板和T型螺栓固定在压力机工作台面，工作台落料孔位置与模具下模的出料孔完全对齐，成型后的零件可以直接通过出料孔滑落到下方集料箱，不需要额外人工取件，能有效提升生产节拍。模具的成型型腔完全匹配目标法兰零件的外形尺寸，法兰边的翻边高度控制在8mm，翻边后的内孔尺寸公差控制在H7级别，满足后续与其他部件过盈配合或者螺栓穿装的需求，模具的卸料板采用弹性卸料结构，卸料弹簧均匀分布在冲孔冲头和成型凸模周围，保证卸料时板料受力均匀，不会出现零件卡在凸模上变形的情况。在实际生产调试时，需要先将条料通过导料板送入模具工位，初始定位靠挡料销完成首件定位，后续送料靠自动挡料装置控制步距，每一次冲压行程就能完成一个完整带法兰钣金零件的加工，相比传统多工序分模生产的方式，能减少3次以上的工件转序和重复定位操作，单件生产节拍可以压缩到8秒以内，批量生产时的尺寸一致性更好，法兰边的平面度能控制在0.1mm以内，不需要后续额外的校平工序。模具的易损件也就是冲头和凹模镶块都做了快换结构设计，冲头通过挂台固定在上模固定板，不需要拆卸整个上模就能快速更换磨损的冲头，凹模镶块采用硬质合金材料镶嵌在下模座内，磨损后只需要更换镶块，不需要整体报废下模，能有效降低长期生产的维护成本。针对3mm板料冲压时的冲裁力需求，模具结构里做了斜刃口设计，将冲裁力降低30%左右，避免小吨位压力机过载，同时斜刃口的方向对称布置，不会导致冲裁时板料出现侧向偏移，保证零件的尺寸精度。整套结构的导向件都做了防尘密封处理，避免冲压产生的铁屑进入导柱导套配合面，延长模架的使用寿命，日常维护只需要定期在导柱表面添加润滑脂，每生产1万件检查一次冲头刃口磨损情况即可，不需要复杂的维护操作，非常适合中小批量的法兰类钣金零件连续生产。
