希腊海军护卫舰武器系统空压机改造结构

　　舰载武器系统的气源供给稳定性，直接决定了舰上气动类武器装置、阀组执行机构的动作可靠性，在高盐雾、高湿度、持续颠簸振动的远海航行工况下，原有空压机的密封结构、散热效率、部件抗疲劳性能往往会出现适配性不足的问题，本次改造的空压机，正是针对希腊海军护卫舰武器系统的气源需求开展的定制化结构优化，所有结构调整均围绕舰载场景的严苛使用条件展开。从实际应用场景来看，舰上武器系统的空压机需要为气动输弹机构、武器站姿态调整的气动锁止装置、近防系统的气动吹扫组件提供稳定的压缩空气，同时还要兼顾舰上舱室的安装空间限制，不能占用过多的武器舱预留位置，还要匹配原有舰上的气源管路接口，避免大范围改动舰上原有管线增加改造成本与施工周期。在功能特性的调整上，

　　改造后的空压机优化了缸头的密封结构，将原有平面密封替换为带径向补偿的复合密封结构，可适应舰上持续振动带来的密封面微幅错位，减少压缩空气泄漏量，保证输出气压的稳定性；散热结构上，将原有外置式散热翅片调整为与缸体一体化铸造成型的散热结构，既提升了散热效率，也避免了舰上长期振动导致散热部件松动脱落的风险；进气过滤组件增加了两级防盐雾过滤结构，可过滤海洋环境中携带盐分的潮湿空气，避免盐分进入缸体内部加速部件磨损，延长设备的维护周期。设计思路上，整个改造过程没有推翻原有设备的核心压缩结构，而是在原有成熟的压缩腔体基础上，针对舰载场景的特殊工况做适配性优化，所有外接接口的位置、尺寸完全匹配原有舰上的安装基座与管路接口，

　　改造时仅需拆除原有老旧空压机，将改造后的设备直接固定在原有基座上，对接原有管路即可完成安装，无需对舱室结构、管线做额外改动，大幅降低了上舰改造的施工难度，也减少了改造期间对舰艇战备状态的影响。从安装边界来看，改造后的空压机整体外形尺寸与原有设备保持一致，最大外径控制在原有安装位的预留空间范围内，轴向长度没有超出原有基座的固定孔位分布区间，设备重心经过调整，与原有安装基座的承重中心重合，可适应舰艇航行时的横摇、纵摇工况，不会出现固定螺栓受力不均导致的松动问题；设备上的操作维护端，比如调压阀、排污口、油位观察窗的位置，全部调整到朝向舱内维护通道的一侧，舰上运维人员无需拆卸周边设备即可完成日常检查、排污、润滑油补充等常规维护操作，

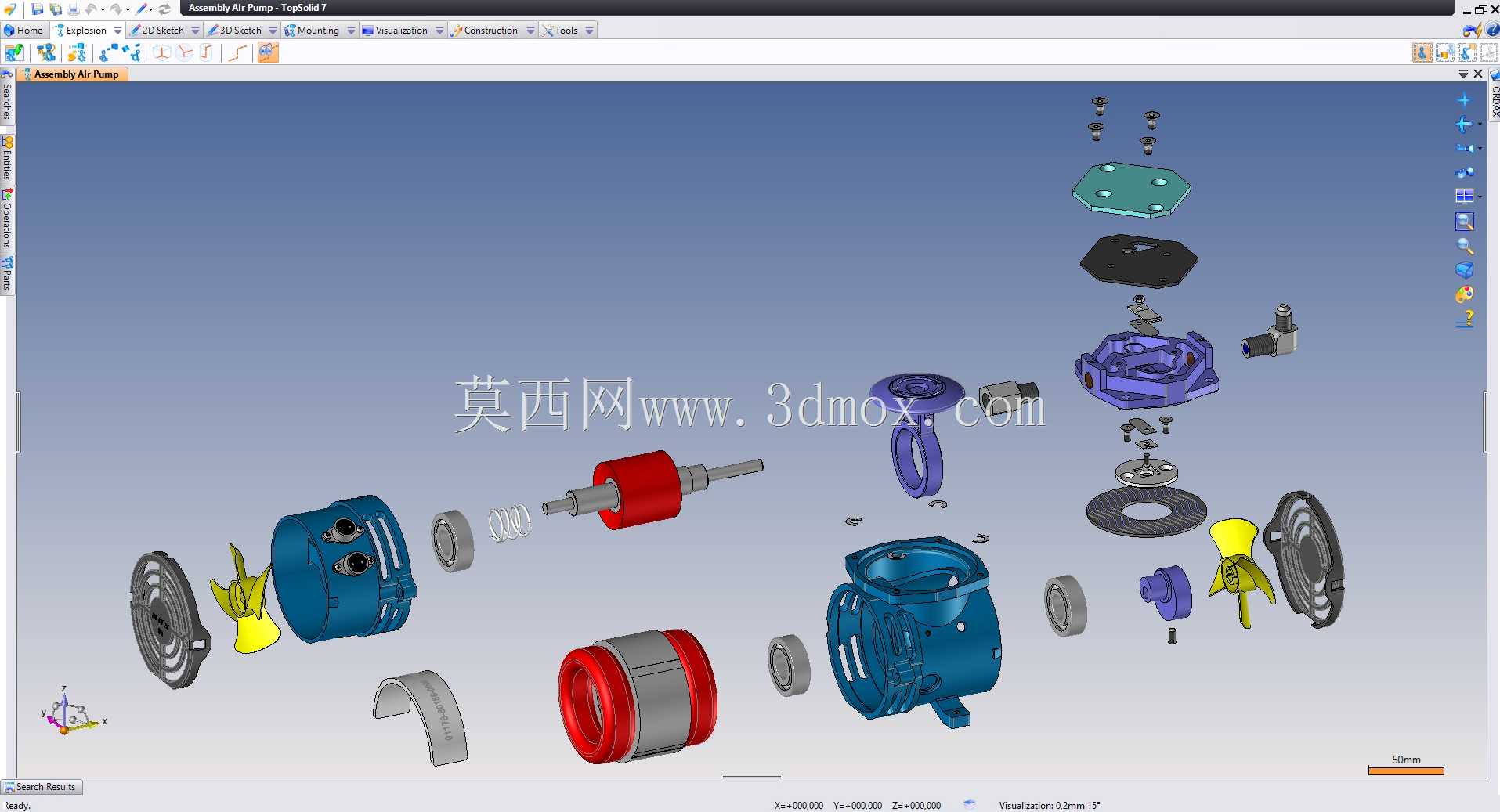

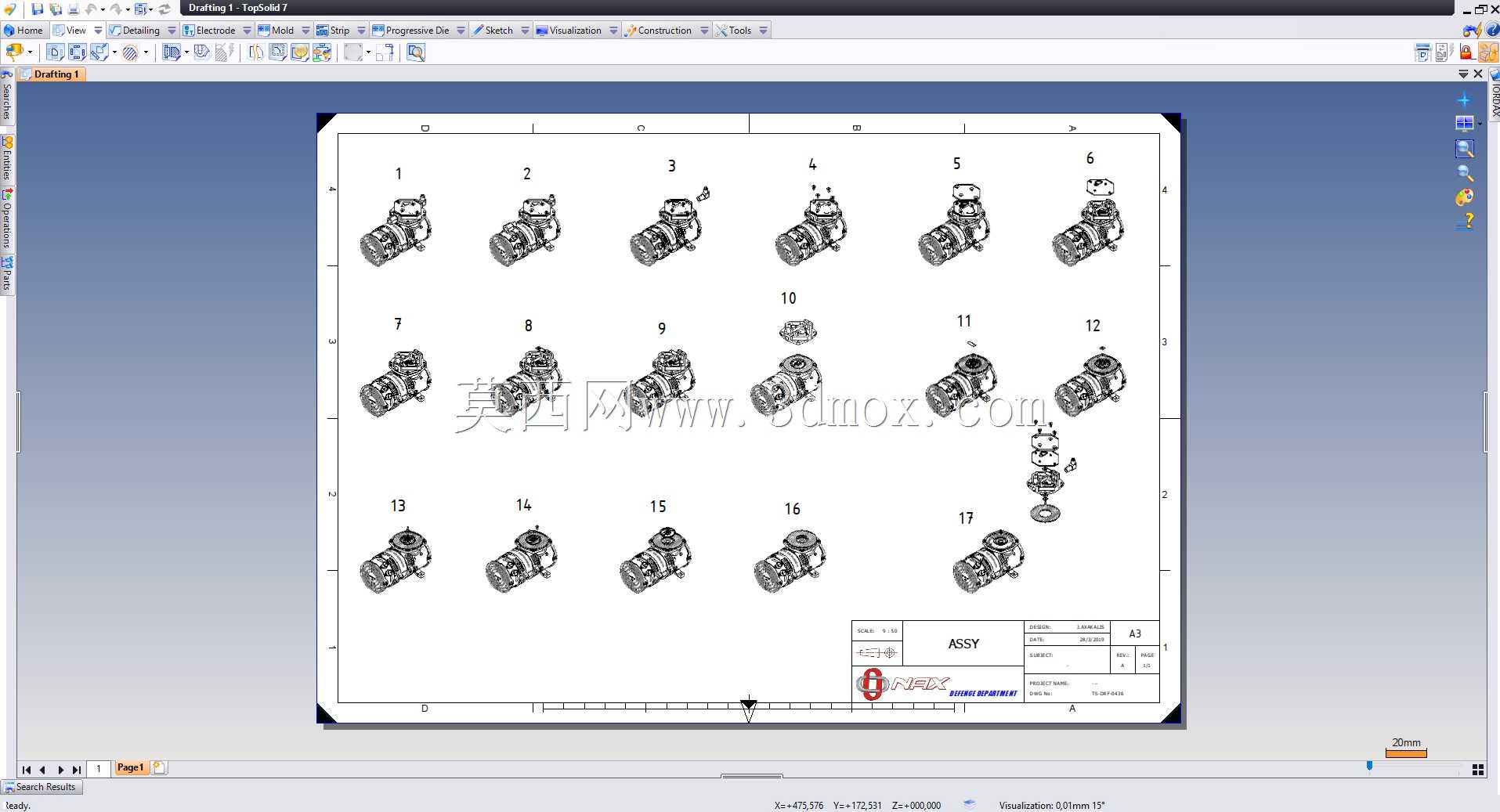

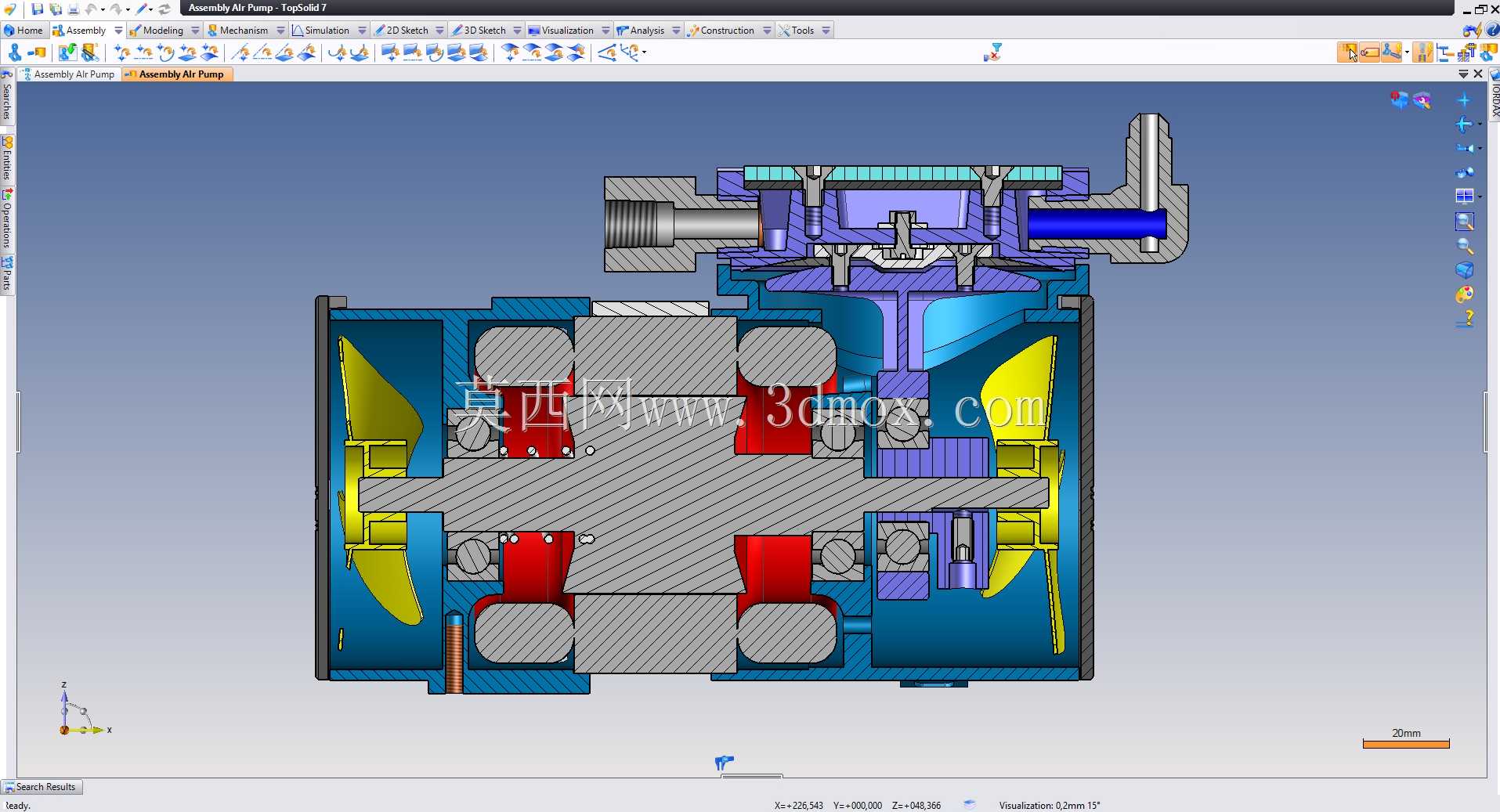

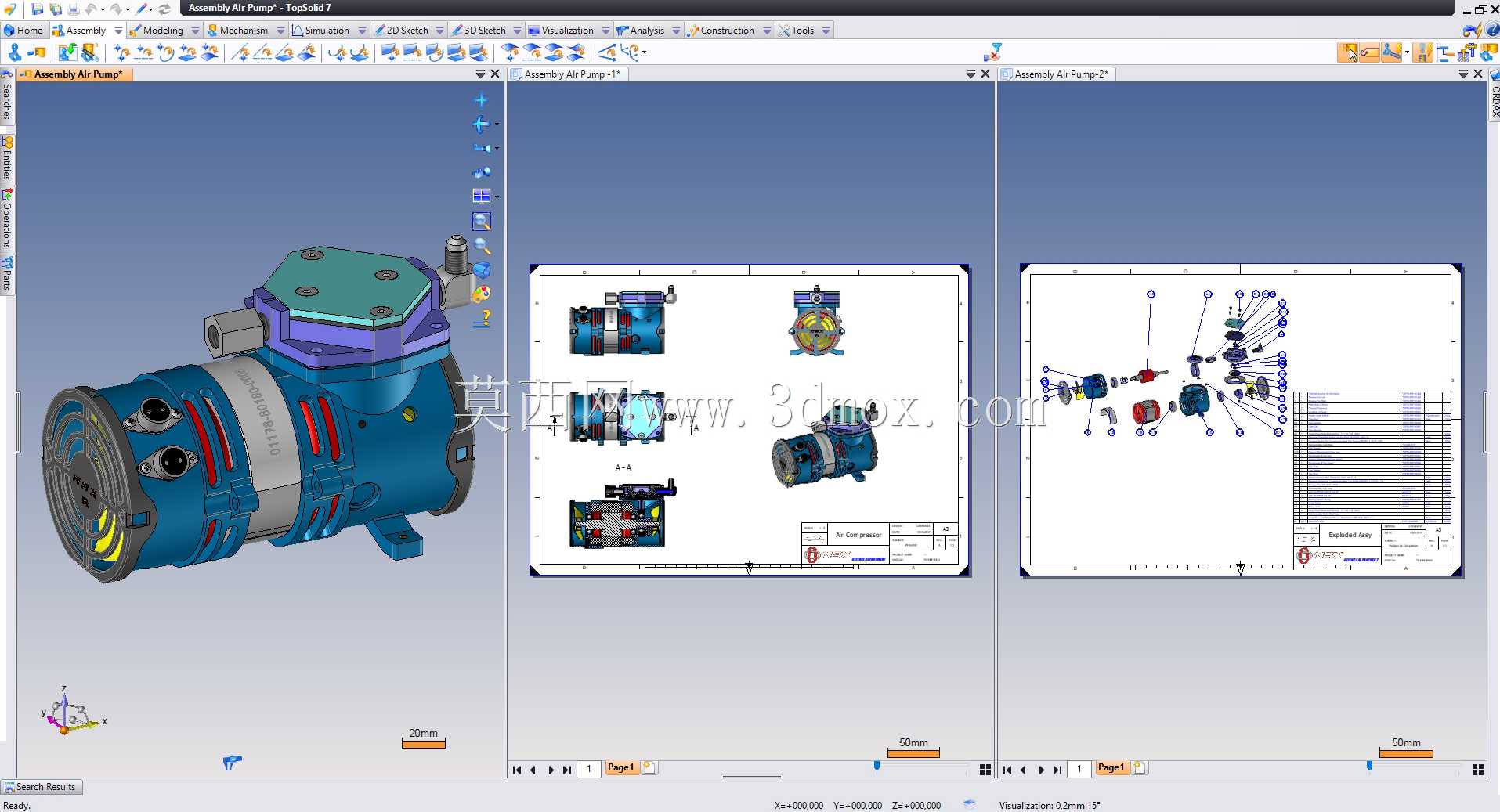

　　适配舰上狭窄舱室的维护作业条件。在细节结构处理上，所有外露的金属部件都做了达克罗表面处理，配合外层的防盐雾涂层，可承受海洋环境下的长期腐蚀，连接螺栓全部采用防松自锁结构，避免振动导致的连接件脱落，缸体上的传感器安装位预留了与舰上状态监测系统对接的接口，可实时将设备的运行温度、输出气压、转速参数上传到舰上的设备管控平台，方便舰员实时掌握设备运行状态，提前预判潜在故障。整个结构的三维建模过程中，对所有运动部件都做了干涉检查，确认在全行程运动过程中，部件之间、部件与舰上周边预留空间之间不存在干涉问题，装配关系完全符合实际设备的装配逻辑，拆解后的零件结构、装配顺序都与实际改造后的设备完全一致，可直接用于改造过程的施工指导、备件加工以及后续的维护培训使用。
