医疗矫形扫描用电动旋转台结构设计

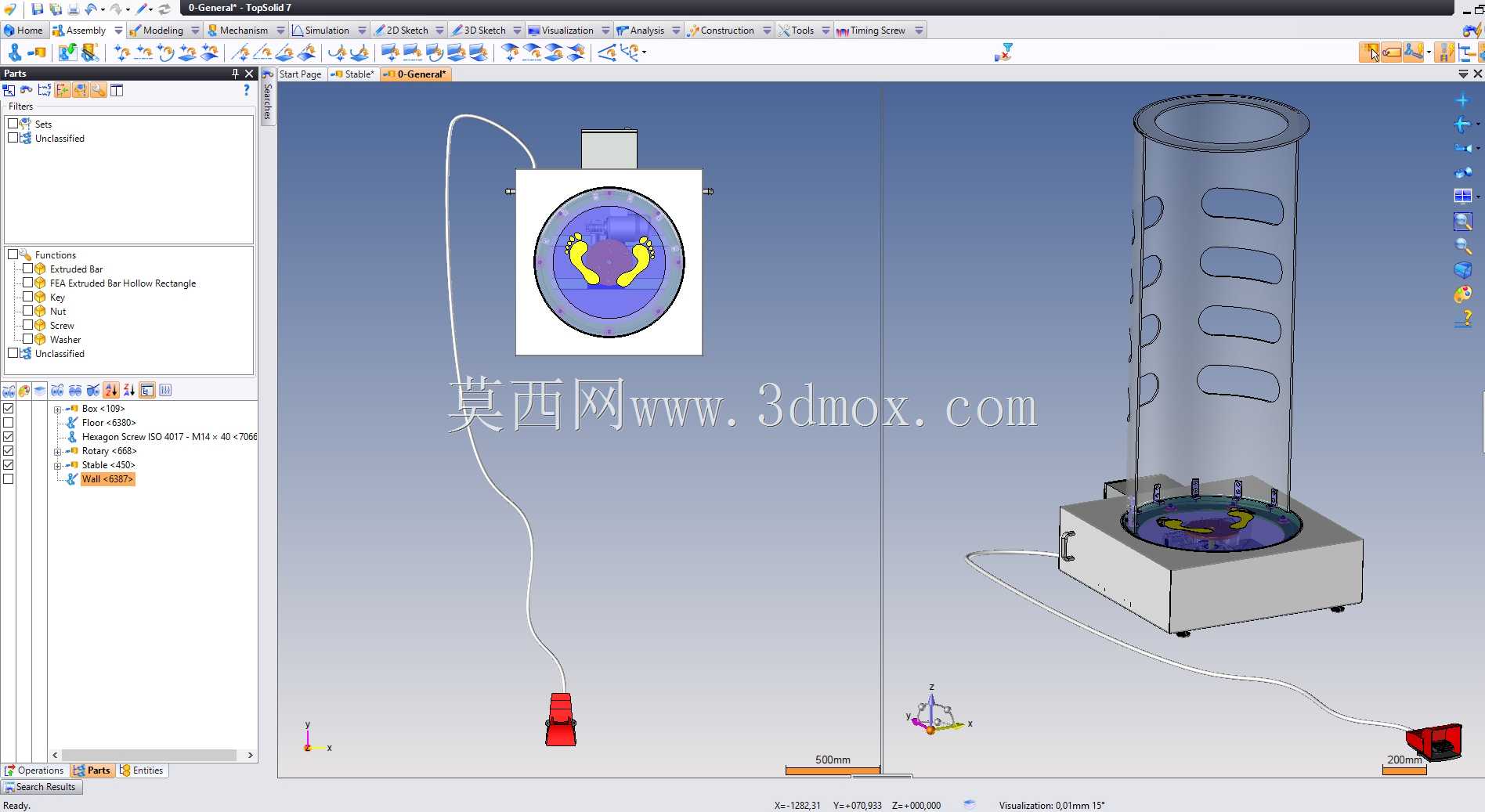

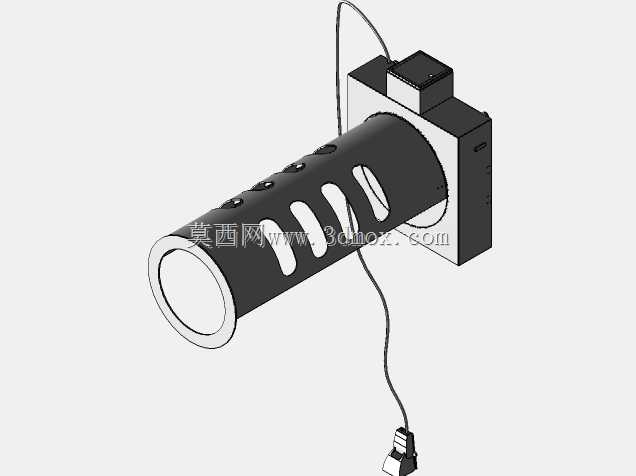

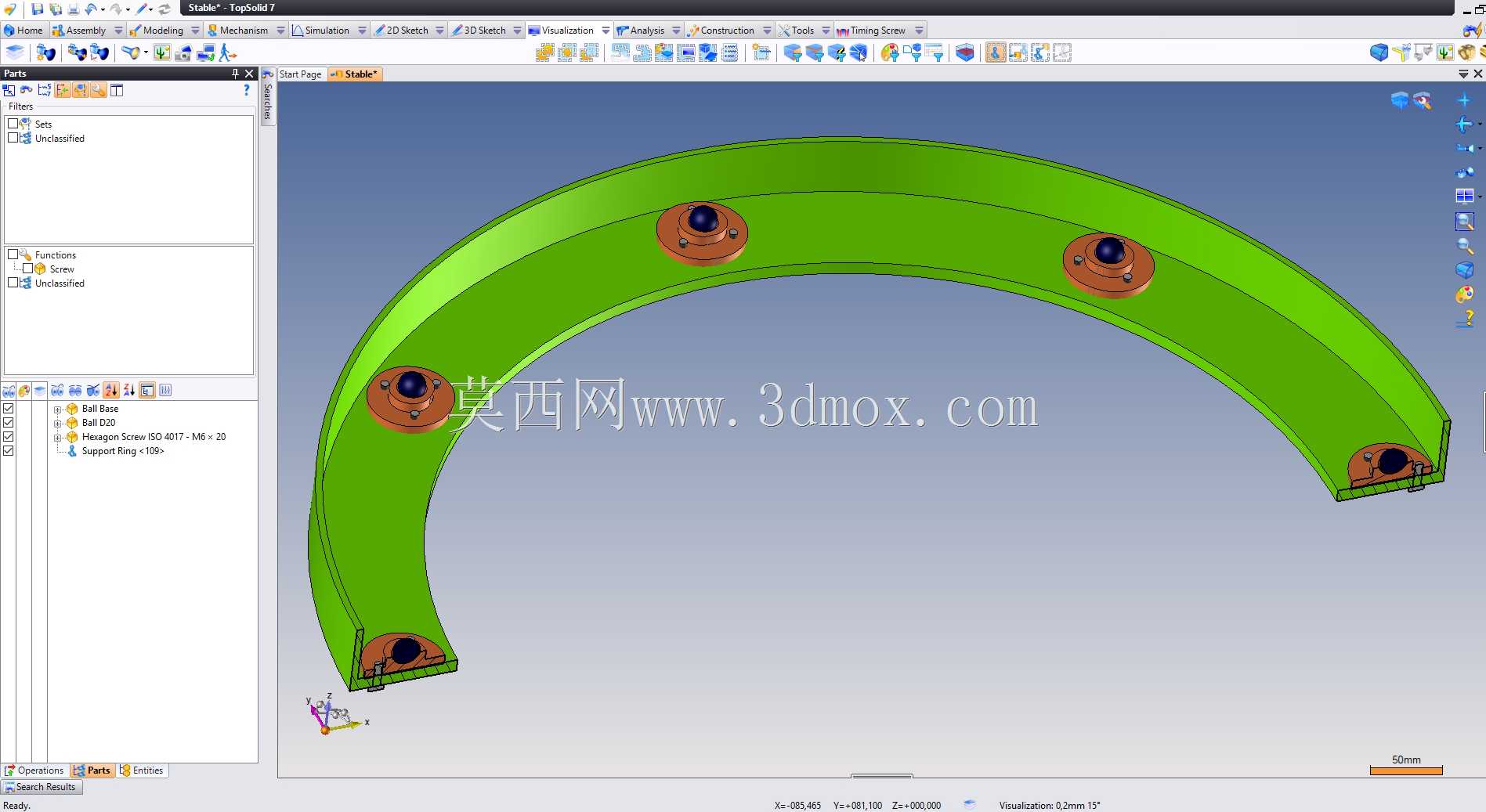

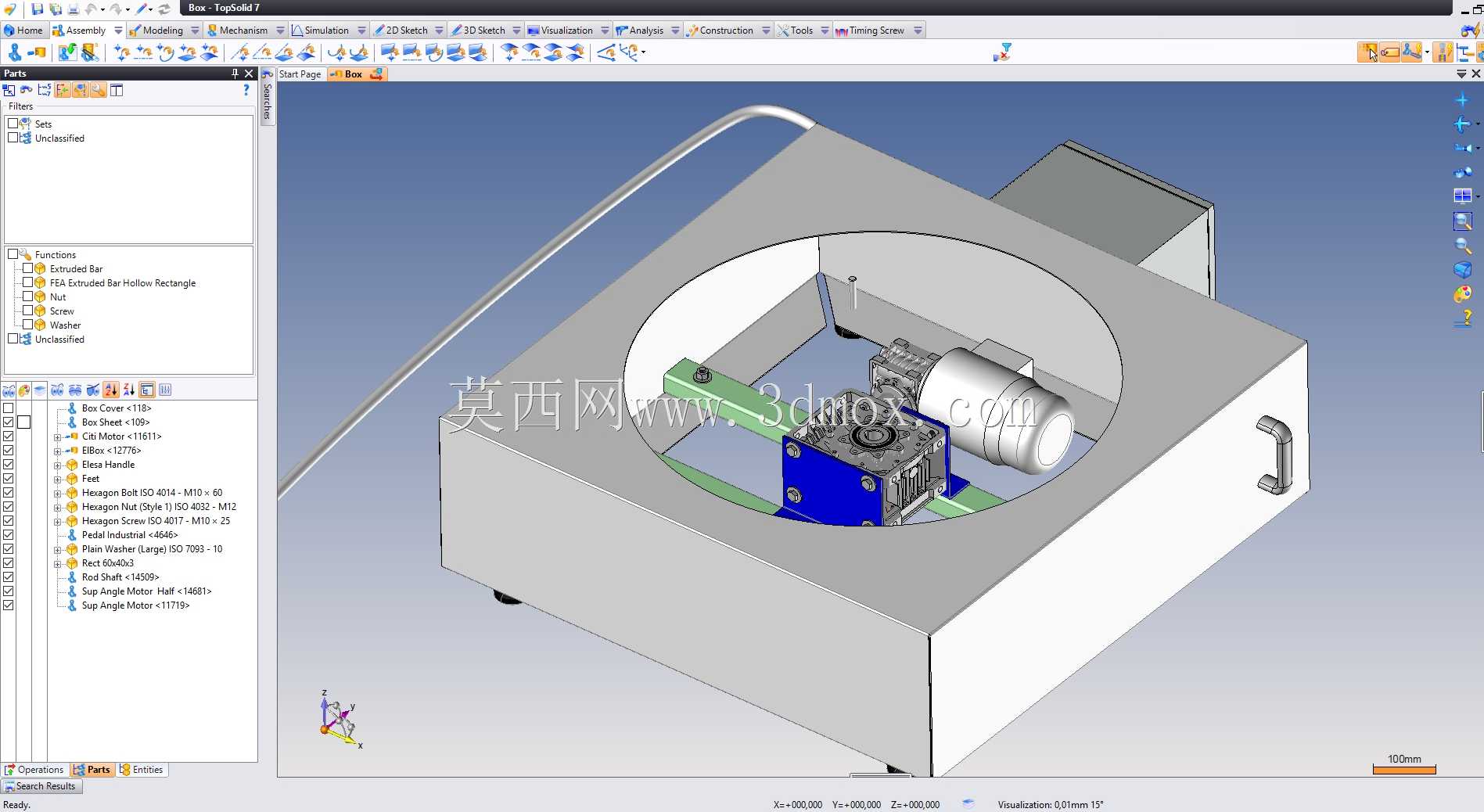

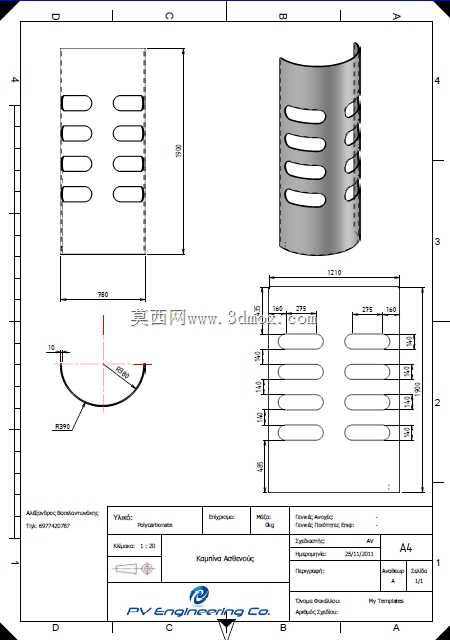

在康复辅具定制与三维人体扫描的实际作业场景中，常规固定扫描工位往往存在扫描死角多、人体姿态难以稳定保持、数据采集拼接误差大的痛点，这款电动旋转台正是针对这类场景的实际需求开发的专用承载旋转设备。从实际使用逻辑来看，该设备核心服务于两类作业需求，一类是配合三维人体扫描设备完成全周人体数据采集，另一类是为矫形器定制过程中的人体姿态固定、匀速转动提供稳定承载，解决人工调整姿态带来的数据错位问题。设备整体采用立式承载结构，底部为方形集成驱动底座，底座内部集成了驱动电机、减速传动组件与电气控制模块，底座上表面设置圆形承载转盘，转盘表面预留了脚部定位标识与固定点位，方便受测者站立时快速找准中心位置，避免旋转过程中出现重心偏移导致的晃动。底座上方设置多根竖向支撑立柱，立柱沿转盘周向均匀排布，形成半包围的立式防护结构，立柱上开设多组镂空握持位，不同身高的受测者在站立旋转过程中可以根据自身习惯握持对应高度的镂空位，保持上半身姿态稳定，避免旋转过程中身体晃动带来的扫描数据偏差。从设计思路层面，该旋转台优先考虑了低速运行的平稳性，驱动端采用大减速比的传动结构，输出转速控制在适合三维扫描的低转速区间，转动过程无明显顿挫，转速波动控制在极小范围内，保证扫描设备采集数据时帧与帧之间的拼接精度。底座的方形结构设计充分考虑了安装边界要求，底部四角预留调平支撑点位，可适配不同平整度的室内地面安装，无需额外预埋固定结构，设备整体外接供电即可运行，布线从底座侧方引出，避免走线干涉转盘转动路径。立柱的高度设置覆盖了普通成年人站立时的手部握持高度范围，镂空握持位做了圆角钝化处理，避免握持时出现磕碰划伤，同时立柱的排布预留了足够的扫描视野空间，不会对人体躯干、下肢的扫描路径造成遮挡。在实际矫形器生产流程中，该旋转台可以帮助操作人员在受测者保持自然站立姿态的前提下，匀速完成全周人体轮廓数据采集，采集到的点云数据可直接用于紧身矫形衣、肢体矫形器的三维建模与版型生成，相比传统的人工测量、多视角拍照拼接的方式，数据精度更高，采集效率提升明显，同时也减少了受测者长时间保持固定姿态的疲劳感。设备的承载能力按照普通成年人体重上限做了冗余设计，转盘与支撑结构的静载荷、动载荷均经过校核，旋转过程中即使受测者重心出现小幅偏移，设备也能保持稳定转动不会出现卡滞或倾覆风险。控制模块集成在底座内部，外部仅预留供电接口与简单的控制开关，操作逻辑简单，现场操作人员无需复杂培训即可完成转速调整、启停控制，适配康复中心、矫形器定制门店、三维扫描服务站点等不同场景的使用需求。设备整体外形紧凑，方形底座的占地面积小，立柱与底座采用可拆分的连接结构，运输与现场组装时可以拆分搬运，无需大型吊装设备，普通作业人员即可完成组装调试。
