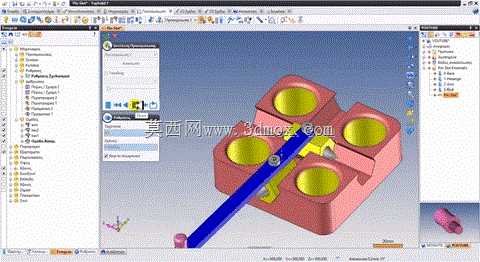

销槽运动机构三维结构设计展示

　　这套销槽运动结构，在自动化产线的间歇送料工位、工装夹具的定位锁紧环节、多工位转台的分度切换场景中都有广泛应用，核心是通过销与槽的配合，将直线往复输入转化为预设轨迹的间歇运动输出，相比槽轮、棘轮机构，它的传动冲击更小，运动轨迹可根据槽型曲线做定制化调整，适配中低速、中等负载的工位切换需求。从实际使用场景来看，这类结构常出现在电子元器件组装设备的料盘换位单元、包装机械的纸盒折边工位、小型检测设备的工件转序模块里，不需要复杂的电控逻辑，纯机械结构就能实现稳定的时序动作，对车间粉尘、温湿度变化的适应性远高于依赖传感器定位的电子控制方案，维护成本也更低。

　　设计这套结构的时候，首先要明确输入件的运动行程与输出端需要的动作轨迹，销的直径与槽的宽度配合公差要控制在H7/g6的间隙配合区间，间隙过小会出现运动卡滞，尤其是在长时间运行产生微量磨损后，容易出现销槽咬死的问题；间隙过大则会产生传动回程误差，影响输出端的定位精度，对于需要重复定位精度在0.1mm以内的工位，还要在槽的末端设计一段直边锁止段，当销运动到行程终点时，直边段可以抵消输入件的过冲量，保证输出端位置稳定。

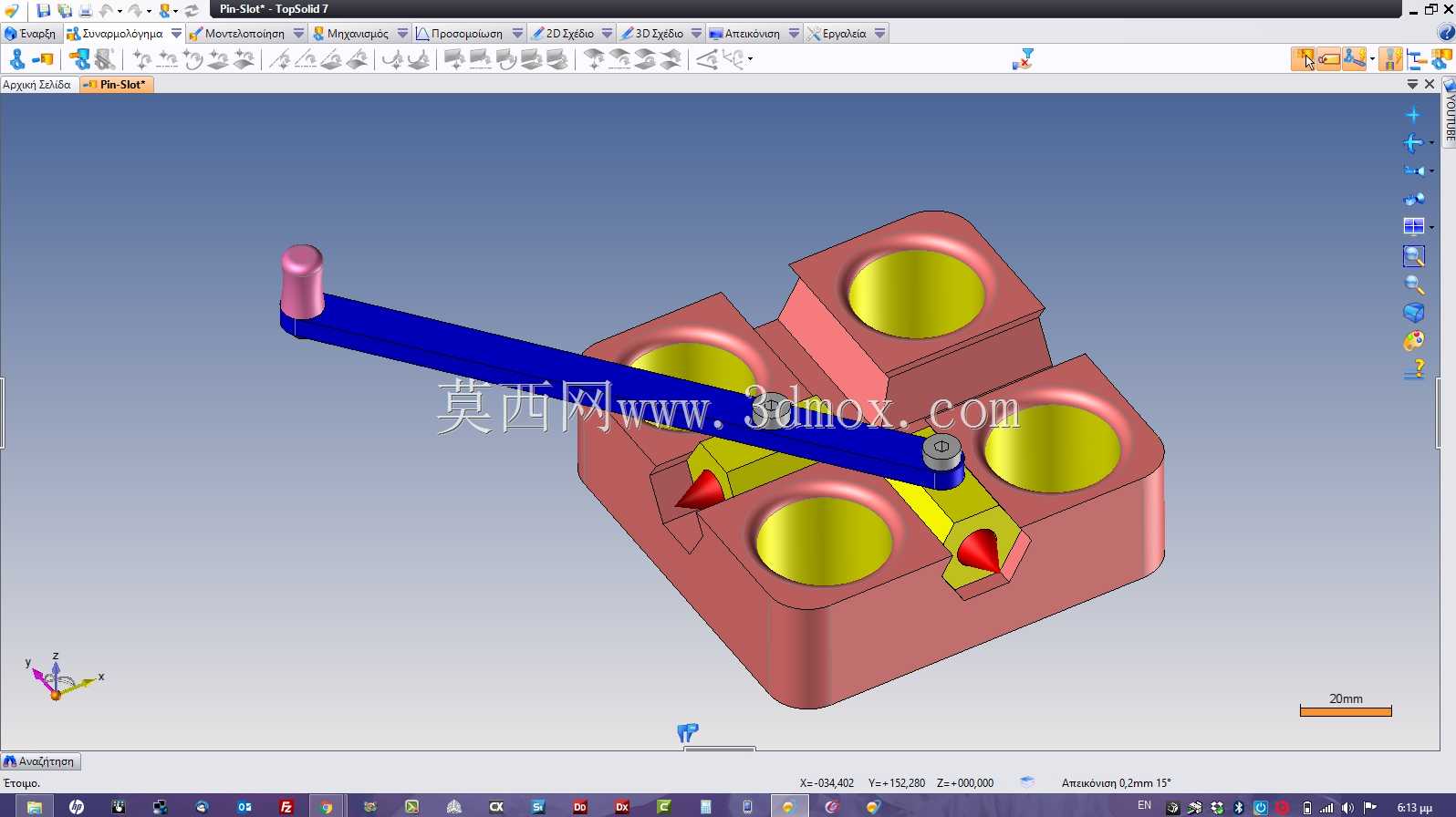

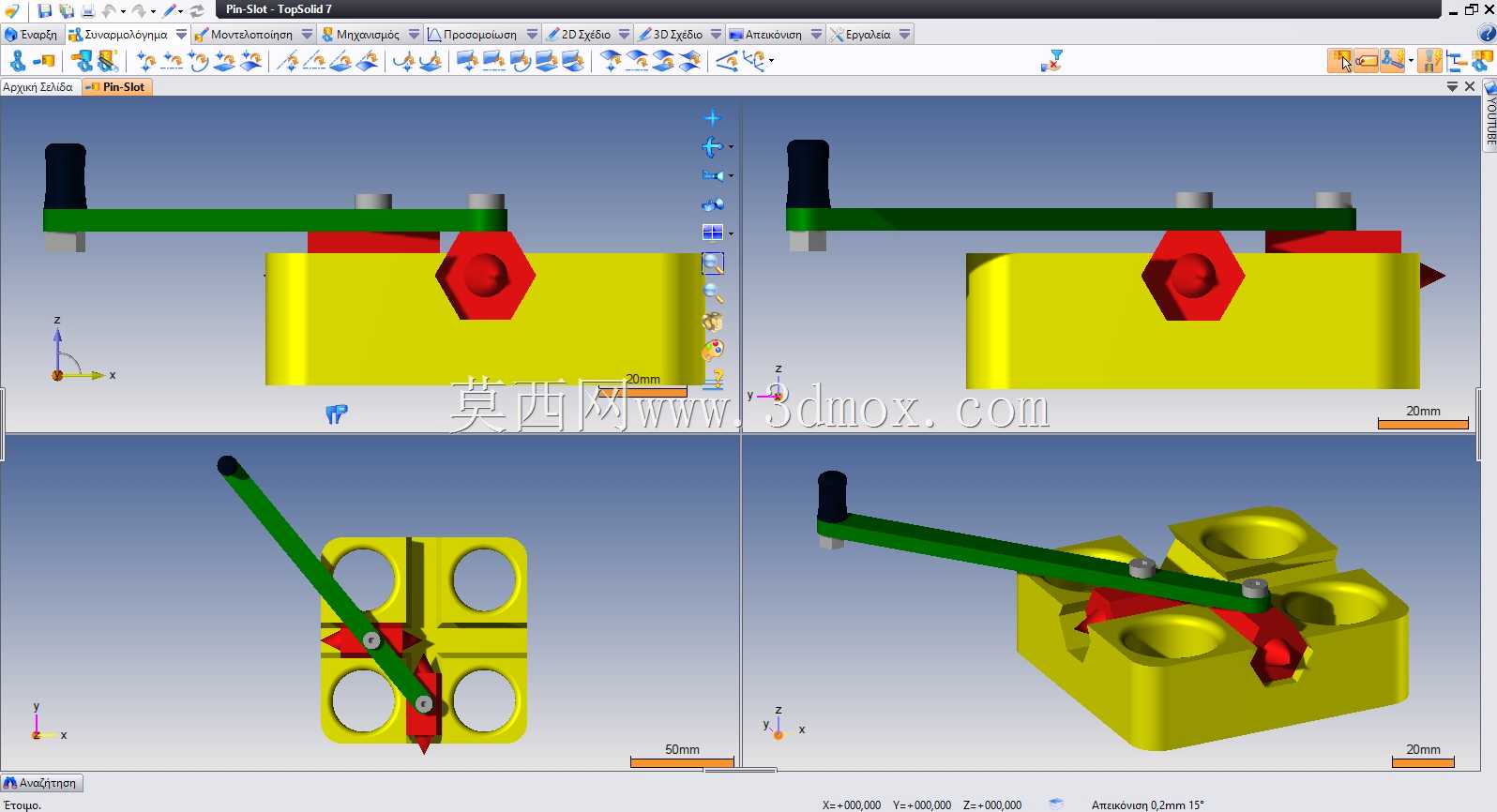

　　结构的主体基座采用四个对称分布的带沉孔安装座，沉孔深度适配M6内六角螺栓的安装空间，四个安装孔的中心距公差控制在±0.02mm，保证基座安装到设备台面时不会产生装配应力，避免基座变形导致槽道位置偏移。基座上的四个环形槽位是预留的工件承载工位，每个槽位的内径与对应工位的工件外径适配，槽底的平面度要求达到0.03mm，防止工件放置后出现倾斜，影响后续加工或检测精度。

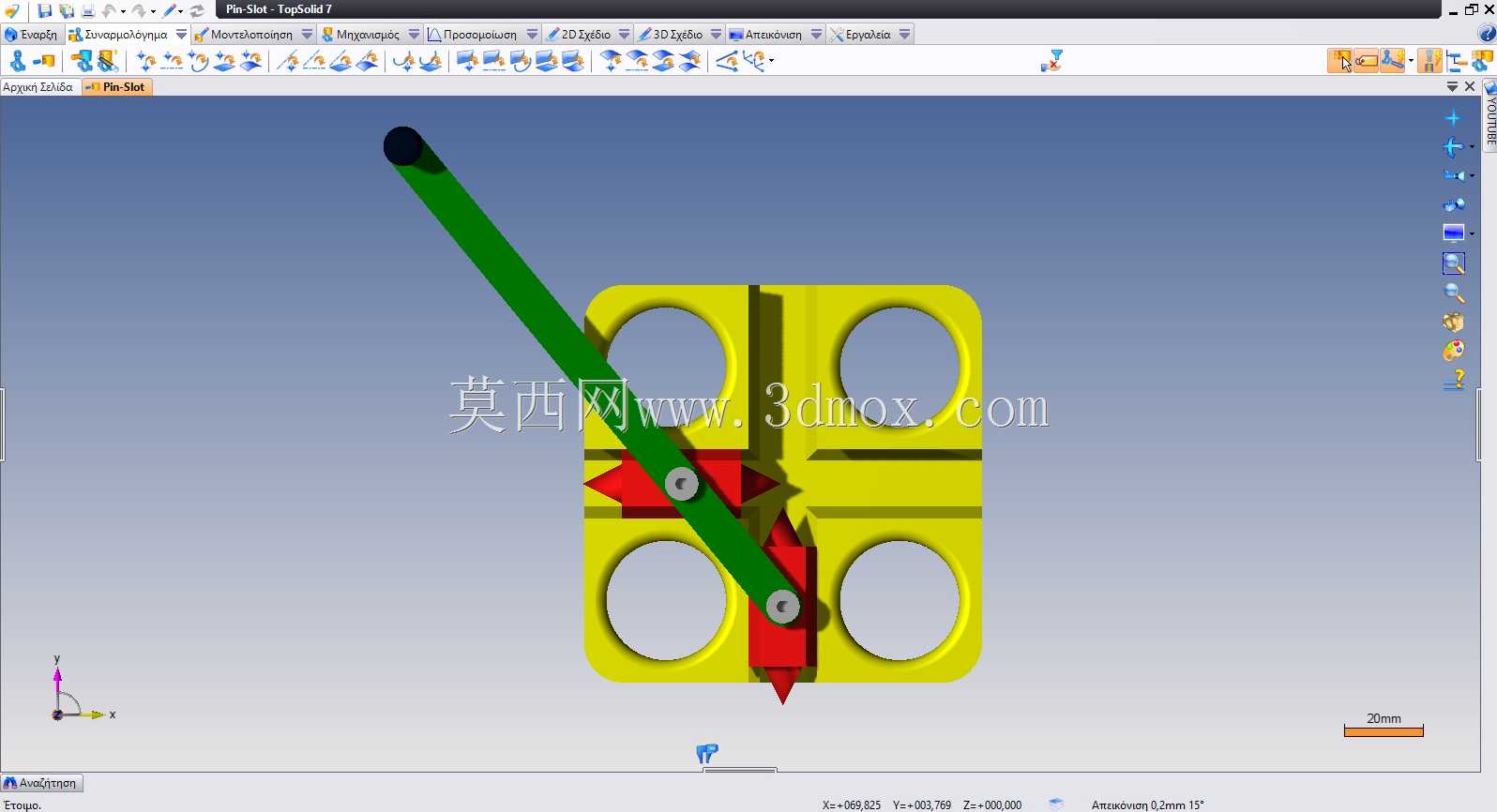

　　传动销采用硬质合金材质，表面做抛光处理，粗糙度达到Ra0.8，降低与槽道接触时的摩擦阻力，销的根部做R1.5的圆角过渡，避免应力集中导致销在反复交变载荷下出现断裂。槽道的曲线采用等加速等减速运动规律设计，相比等速运动曲线，它在行程起点和终点的加速度为零，不会产生刚性冲击，运行时的噪音可以控制在60分贝以内，适配车间安静作业的要求。蓝色的传动杆是动力输入部件，杆身的直线度要求控制在0.05mm/100mm以内，杆与销的连接采用过盈配合加侧面顶丝锁紧的方式，防止长时间往复运动后销出现松动偏转。

　　安装边界方面，整套结构的总高度不超过120mm，横向最大尺寸控制在180mm以内，不需要占用太大的设备安装空间，输入杆的伸出端预留15mm的连接长度，可以直接和标准气缸、直线凸轮的输出端相连，不需要额外设计转接件。在实际装配时，要先在槽道内涂抹少量锂基润滑脂，初始运行前做30次空载往复循环，确认销在整个槽道行程内没有卡滞点，再逐步加载到额定负载，额定负载下的运行寿命可以达到500万次以上，完全满足通用自动化设备的三年以上使用周期要求。

　　另外在设计时还要考虑销槽的磨损补偿，槽道的侧壁预留0.2mm的修配余量，当长时间运行出现磨损间隙变大时，可以通过研磨销的外圆或者在槽壁粘贴聚四氟乙烯耐磨片的方式补偿间隙，不需要整体更换基座，降低后期维护成本。对于有防尘需求的使用场景，还可以在基座上方加装透明亚克力防护罩，防护罩与基座的贴合面加装海绵密封条，防止车间的金属碎屑、粉尘落入槽道内，加剧销与槽的磨损。
