带张紧轮的同步带传动配置结构

　　在轻工自动化输送、小型精密机床进给、包装设备分度输送这类对传动比精度有要求的场景里，同步带传动的张紧配置一直是结构设计里容易踩坑的环节——很多新手设计时只算带长和带轮齿数，忽略张紧轮的布置角度、位置偏移对带啮合包角的影响，最后装出来的结构要么跳齿，要么带的侧边磨损过快，用两三个月就需要更换备件。这套同步带配置结构，就是针对常规双带轮传动的张紧痛点做的参数化设计，把实际装配里需要反复校核的尺寸都做了关联约束，能直接适配不同中心距、不同带宽的传动需求。

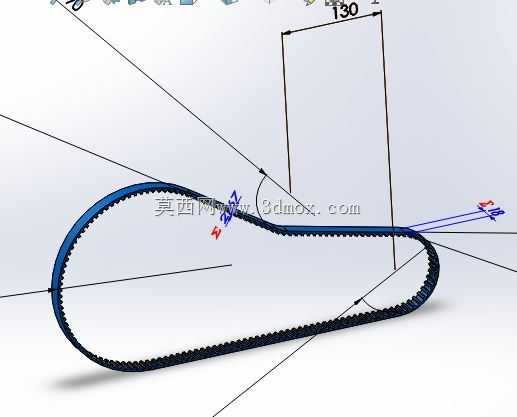

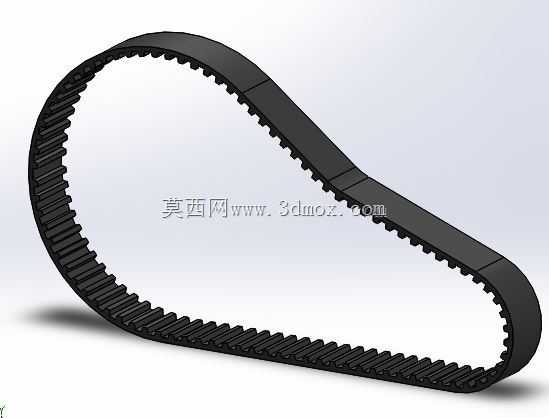

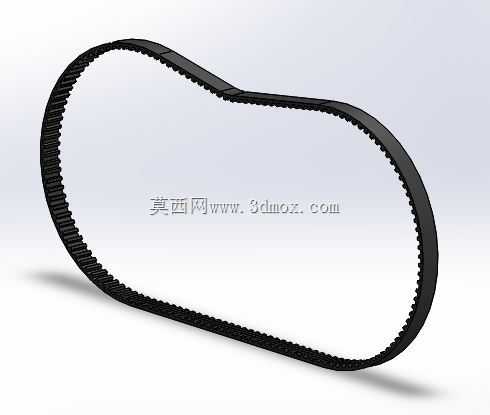

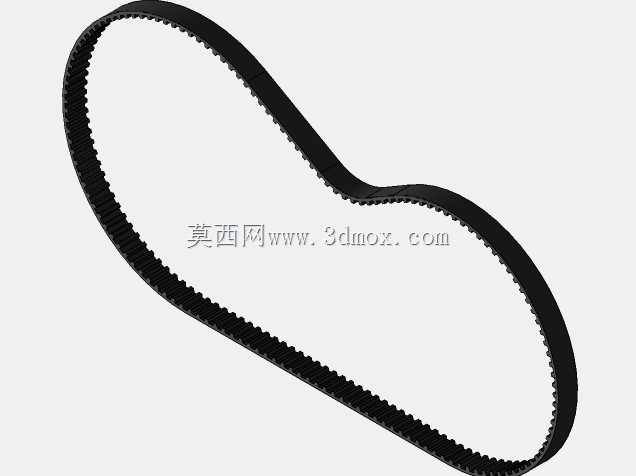

　　从结构逻辑上看，这套配置采用双主带轮加单侧张紧轮的布局，主带轮分别设置25齿与60齿两种规格，适配减速传动的常规速比需求，张紧轮布置在双带轮中心连线的侧方，预留了163度的张紧角度调整区间，张紧轮的X向位置可在0到100mm的范围内调整，能适配不同安装空间下的张紧需求，不会出现张紧结构和周边机架、走线槽干涉的问题。带的节距设置为14mm，属于常规H型同步带的通用节距，市面上的标准带轮、备件都能直接替换，不需要单独开模定制，后期维护的备件成本能压到很低。带宽设置为50mm，对应的额定传动扭矩能覆盖大部分小型自动化设备的动力传输需求，不管是伺服电机带输送辊，还是步进电机带分度转盘，这个带宽的承载余量都足够，不会出现带体拉伸变形导致的传动丢步问题。

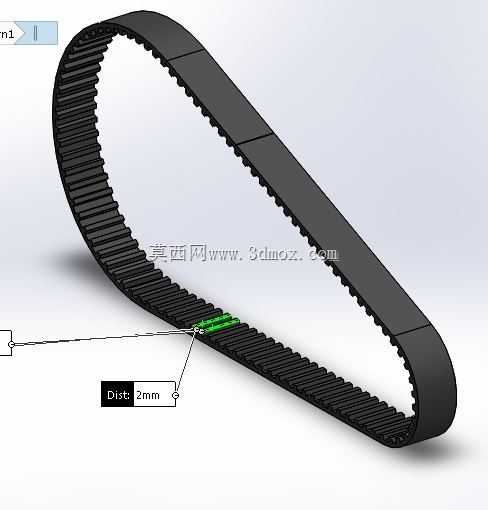

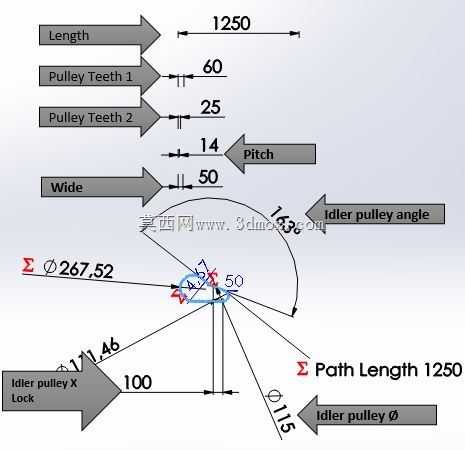

　　设计过程中特意把带的总路径长度做了参数化约束，总长度固定为1250mm，对应的中心距尺寸1250mm是直接关联带长、带轮分度圆、张紧轮位置的，调整任意一个参数，整个装配的配合关系都会自动更新，不需要设计人员重新计算带长、重新绘制带轮的安装位置。张紧轮自身的直径设置为115mm，这个尺寸是经过啮合校核的，不会因为张紧轮直径过小导致带的反复弯曲应力过大，能有效提升同步带的疲劳寿命，正常工况下带的使用寿命能比用小直径张紧轮的结构提升40%以上。大带轮的分度圆直径为267.52mm，和60齿的节距参数完全匹配，带轮的齿形公差按照通用同步带轮的标准公差设置，啮合侧隙控制在0.1到0.2mm之间，既不会因为侧隙过小导致带齿卡滞，也不会因为侧隙过大出现传动回差。

　　安装边界上，这套结构的张紧轮安装基准和主带轮的安装基准共面，安装面的平面度要求控制在0.05mm以内，能避免带轮偏斜导致的带体侧边磨损。张紧轮的锁紧结构采用X向锁止设计，调整好张紧力之后直接锁死固定位置，不会出现设备运行过程中张紧轮移位导致的带松弛问题。整个结构的所有配合尺寸都和市面上的标准同步带安装规范对齐，设计人员选型的时候只需要确认自身需要的传动扭矩、安装空间是否匹配，不需要再重新校核带的啮合包角、张紧行程这些细节参数，能大幅缩短传动结构的设计周期。在实际设备调试的时候，这套结构的张紧调整不需要拆卸主带轮或者电机，只需要松开张紧轮的锁止螺丝，调整到合适的张紧力之后重新锁死就行，现场调试的操作难度很低，不需要专门的工装就能完成张紧作业。

　　很多现场运维人员反馈，常规的同步带张紧结构要么是靠电机底板移位张紧，调整的时候需要反复挪电机位置，对中难度大，要么是张紧轮布置在带的内侧，虽然能张紧但是会减小带轮的啮合包角，降低传动的可靠性。这套结构把张紧轮布置在带的外侧，张紧的同时还能适当增大带轮的包角，提升传动的防滑跳齿能力，尤其是在频繁正反转的传动场景里，这种布置方式能大幅降低跳齿的概率，适合用在需要频繁启停、正反转切换的分度传动工位。另外带宽50mm的参数选择，也兼顾了带的横向刚度和弯曲柔性，不会因为带宽过宽导致带的弯曲阻力过大，增加电机的空载负载，也不会因为带宽过窄导致承载能力不足，出现带齿剪断的问题。
