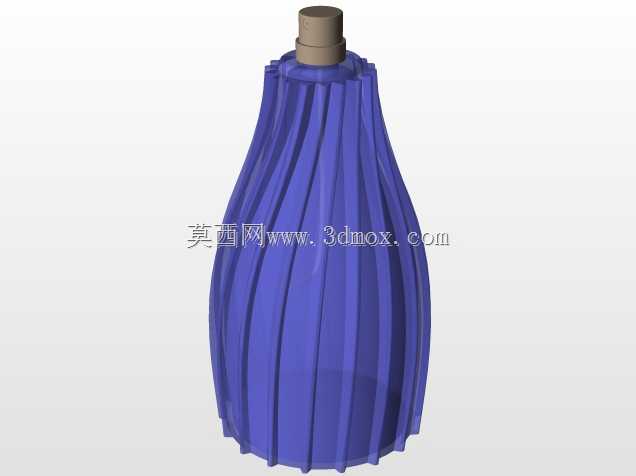

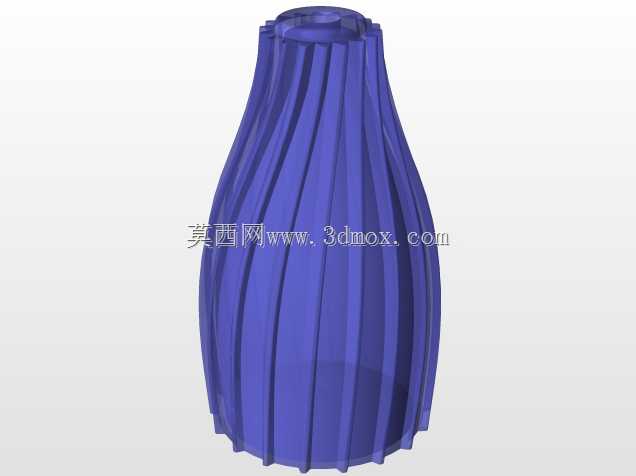

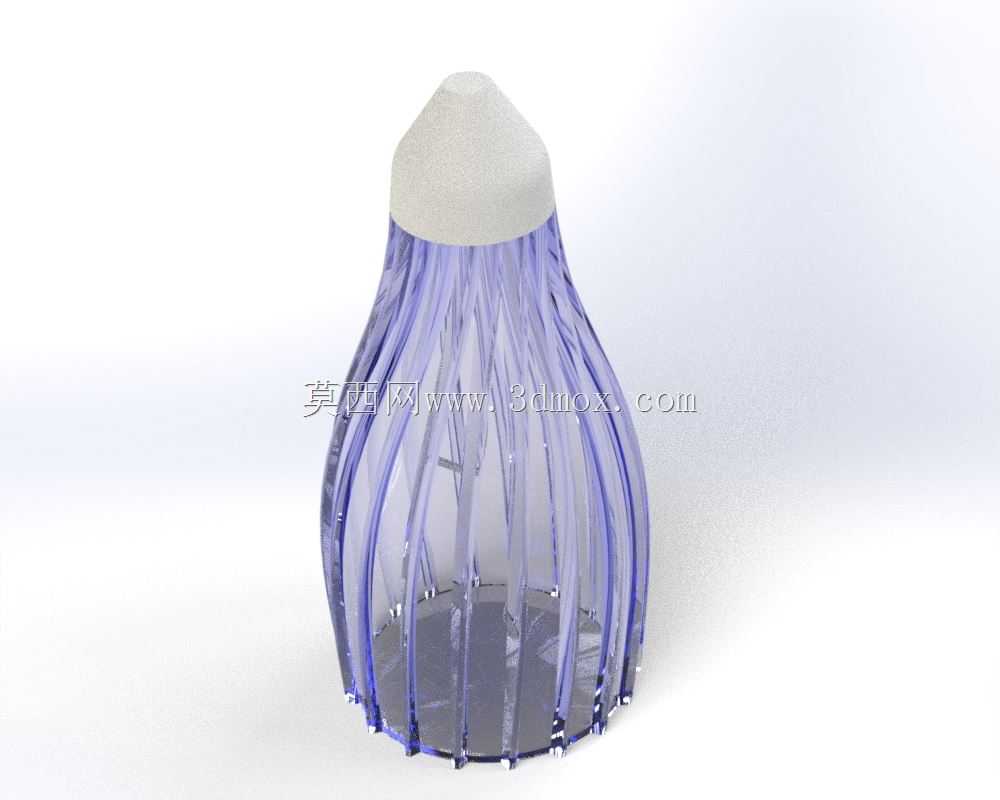

竖纹镂空水滴形香水瓶外观结构设计

这款瓶体结构面向日化香氛品类的终端包装场景设计，适配中高端淡香水、香氛精油类产品的灌装与陈列需求，可直接对接日化灌装生产线的旋盖、贴标工位，无需额外调整工装治具的夹持范围。从功能实现层面看，瓶身采用半包裹式的竖筋镂空结构，内层为薄壁储液腔，外层的竖向筋条沿瓶身水滴形轮廓均匀排布，既可以提升薄壁瓶体的抗挤压性能，避免日常运输、握持过程中瓶身受力变形导致漏液，也能通过筋条与透明内层的光线折射效果，提升产品在柜台陈列时的视觉辨识度，无需额外增加外包装饰件即可呈现差异化的外观质感。顶部的磨砂质感瓶盖采用锥台形设计，与瓶身颈部的配合面预留了0.15mm的过盈配合量，配合内侧的密封塞结构，可实现倒置不漏液的密封要求，同时磨砂表面可避免日常使用时残留指纹，保持外观整洁度。设计过程中优先考虑了注塑成型的工艺可行性，外层竖筋的拔模斜度设置为1.5°，所有筋条的壁厚均匀控制在1.2mm，与内层储液腔的连接位采用圆弧过渡，避免注塑过程中出现缩痕、应力集中等缺陷，储液腔的内壁光滑度达到Ra0.8，可减少香氛液体的残留挂壁，提升用户使用时的余量感知清晰度。从安装与适配边界来看，瓶身最大直径为65mm，总高度（含瓶盖）为120mm，底部设置有3mm宽度的平整支撑环，可稳定放置在直径80mm以上的平面台面上，同时适配市面上常规的香氛礼盒内托开孔尺寸，无需重新开模定制内托即可直接装入现有通用礼盒。瓶身的颈部采用标准的15mm口径通用香水泵适配尺寸，可直接匹配市面上常规的按压喷雾泵头，若后续需要调整为滚珠款、敞口款的出料形式，仅需更换对应密封塞即可，无需修改瓶身主体结构。在结构强度校核阶段，针对1.2m高度自由跌落的工况做了仿真验证，外层竖筋结构可将落地时的冲击力沿筋条方向分散传递，避免内层储液腔直接受冲击开裂，相比同克重的全实心薄壁瓶身，抗跌落性能提升40%左右，同时镂空结构可减少25%的原材料用量，兼顾结构性能与成本控制。日常使用场景下，外层竖筋形成的凹凸表面可提升握持时的摩擦力，即使手部沾有护肤品、水渍也不易打滑掉落，竖筋之间的镂空间隙也可避免瓶身与手掌完全贴合，减少手温传递到瓶内导致香氛成分加速挥发的问题。针对生产线适配性，瓶身的夹持位设置在中部竖筋区域，夹持面的筋条外轮廓形成连续的圆柱面，可适配自动化灌装线的圆形夹爪，无需定制异形夹爪即可完成上料、旋盖、贴标的全流程自动化生产，贴标位预留在内层储液腔的平整区域，避开外层筋条的凹凸位置，可保证标签粘贴平整无气泡。
