多层板结构透明可视化塑料注射成型模具

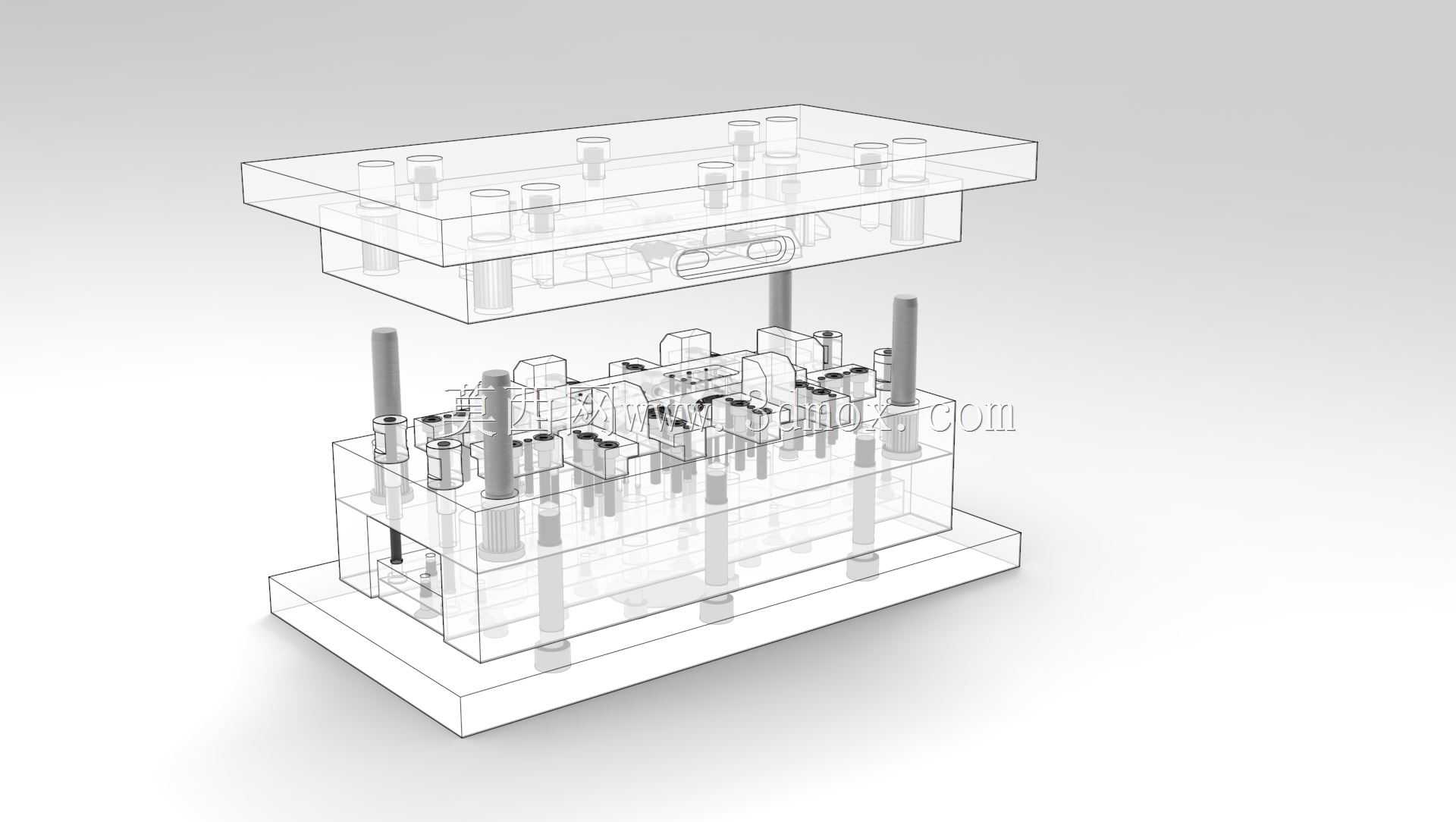

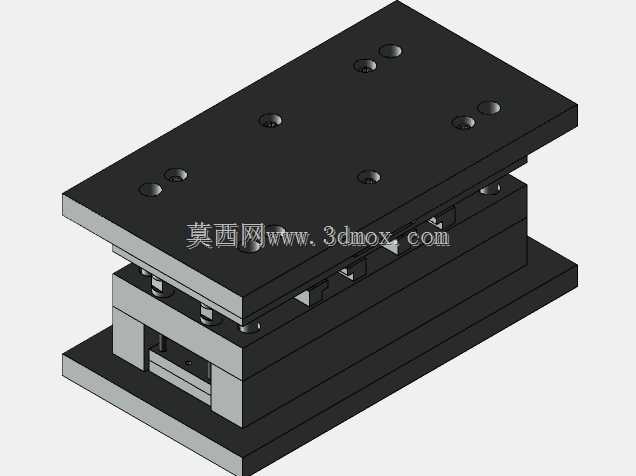

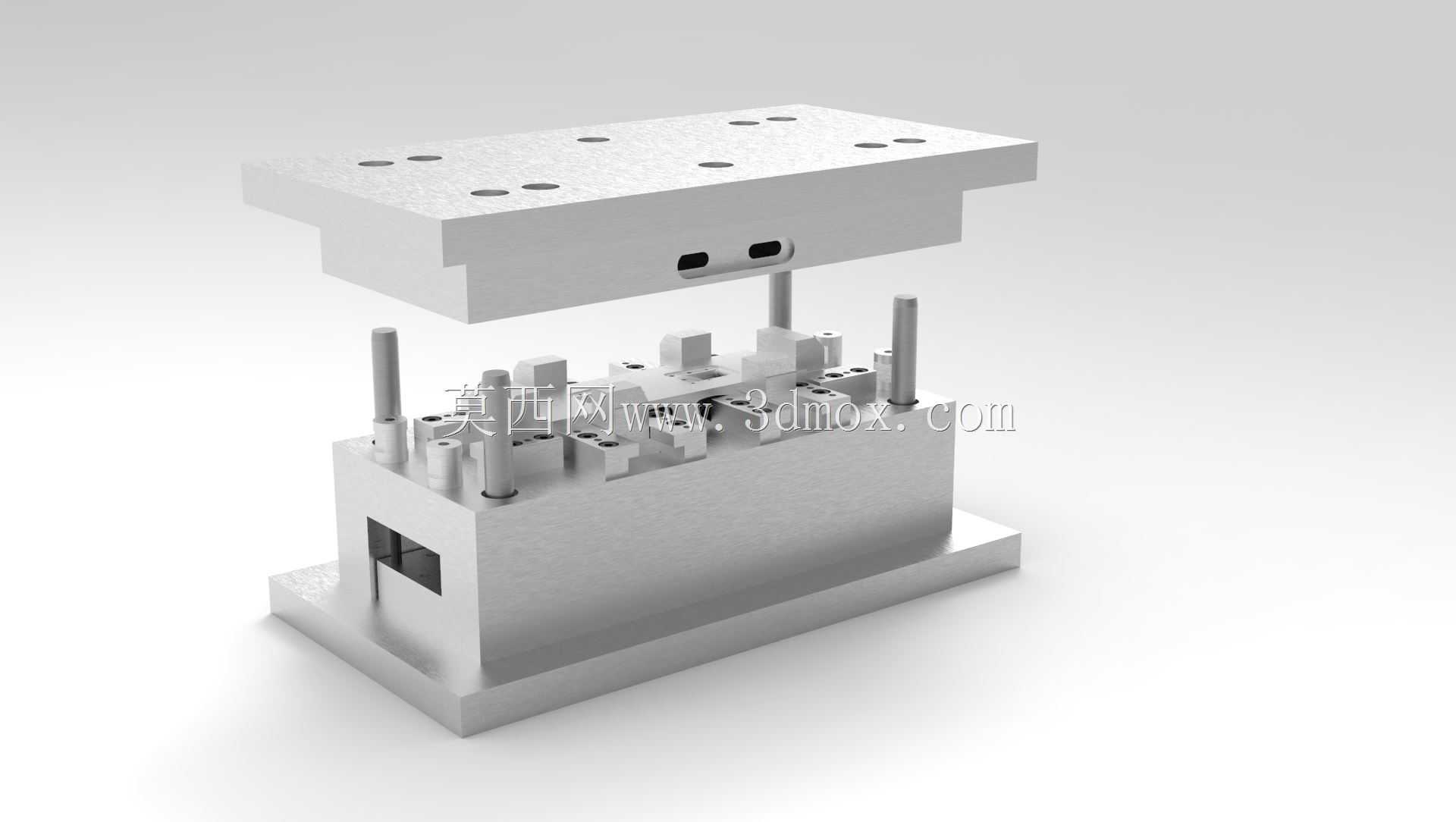

这套塑料注射成型模具采用三板式分层结构设计，通过透明化的结构展示方式，完整呈现了从定模安装板到动模底座的全部内部组件排布，能让结构设计人员直观理解各部件的装配关系与动作逻辑。在实际注塑生产场景中，这类模具主要用于批量成型热塑性塑料制件，适配卧式注塑机的安装接口，定模侧通过定位圈与注塑机料筒中心对齐，保证熔融塑料能精准注入型腔内部。从功能特性来看，模具的导柱导套组件沿模架四角对称布置，合模过程中可实现动定模的精准导向，避免型腔错位导致的制件飞边、尺寸超差问题；浇注系统采用点浇口结构设计，开模过程中可自动实现浇道凝料与制件的分离，省去后续人工修剪浇口的工序，适配自动化批量生产的节拍要求。设计阶段优先考虑了成型过程的排气与冷却需求，型腔周边均匀布置冷却水道接口，可接入恒温冷却水带走注塑过程中传入模具的热量，缩短制件冷却定型周期，同时在型腔末端预留排气间隙，避免熔融塑料填充过程中困气导致的制件烧焦、缺料缺陷。顶出机构采用推杆均匀排布设计，顶出力分散作用在制件的加强筋、侧壁等刚性较好的位置，避免顶出过程中制件出现变形、顶白等外观缺陷，回程杆配合复位弹簧可实现顶出机构的精准复位，保证合模过程中顶杆不会与型腔发生碰撞干涉。从安装边界来看，模架整体采用标准模架尺寸规格，上下安装板预留对应规格的注塑机安装螺孔与定位槽，无需额外加工适配板即可直接安装在对应吨位的注塑机上，模具的开模行程设计预留了足够的取件空间，可适配机械手臂自动取件的作业需求，适配无人化注塑生产线的使用要求。在结构细节上，模具的定模侧设置流道推板，开模时首先在分型面处拉开定模座板与流道推板的间隙，将浇注系统凝料从拉料杆上脱出，随后再打开动定模型腔分型面，完成制件与流道的自动脱落，整个动作顺序通过内置的拉钩、限位螺钉组件实现机械控制，无需额外接入液压或电气控制元件，降低了模具的制造成本与后期维护难度。成型镶块采用独立拆分式设计，针对制件上的卡扣、通孔等精细结构单独制作镶件，既方便后续磨损后的快速更换维护，也能在加工阶段通过拆分降低异形型腔的加工难度，提升型腔的加工精度与表面质量。导向组件除了四角的主导柱外，在顶出板位置额外设置小导柱，对顶出机构的运动进行二次导向，避免长期生产过程中顶杆出现偏磨、卡滞问题，延长模具的整体使用寿命。冷却水道的排布避开了顶杆、螺钉、导柱等内部组件，水道距离型腔表面的距离保持均匀一致，保证型腔各区域冷却速度均衡，避免制件因冷却不均出现收缩率差异导致的翘曲变形问题。
