PET清洁瓶注塑成型模具结构设计

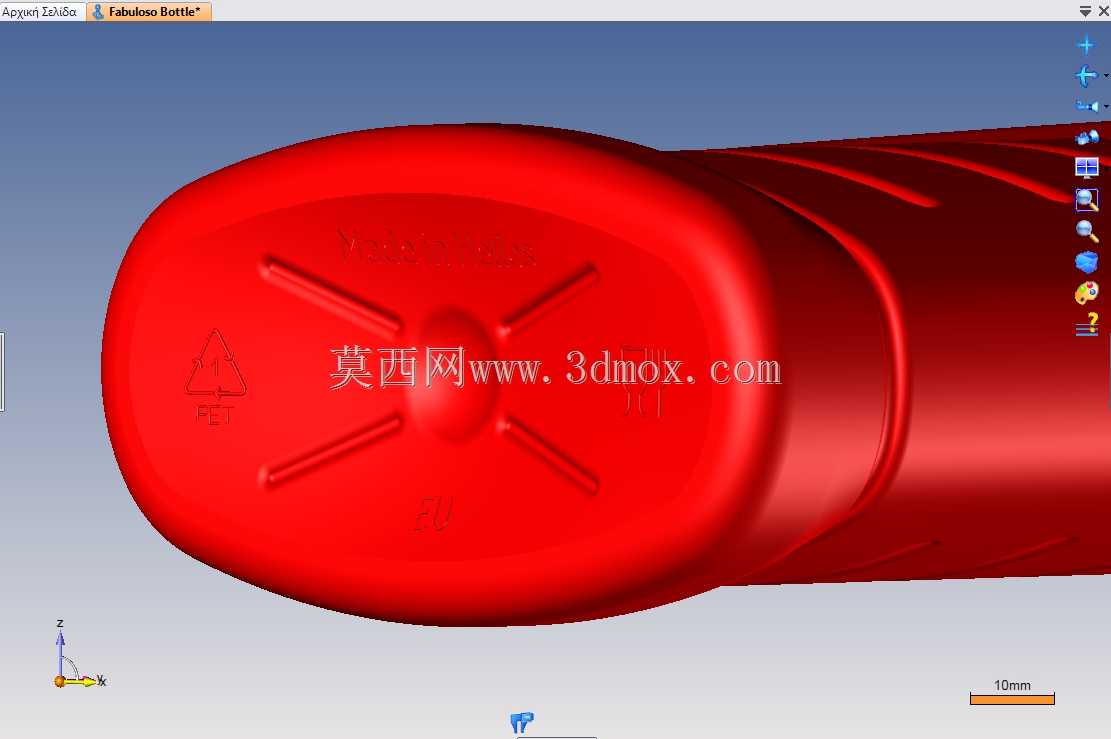

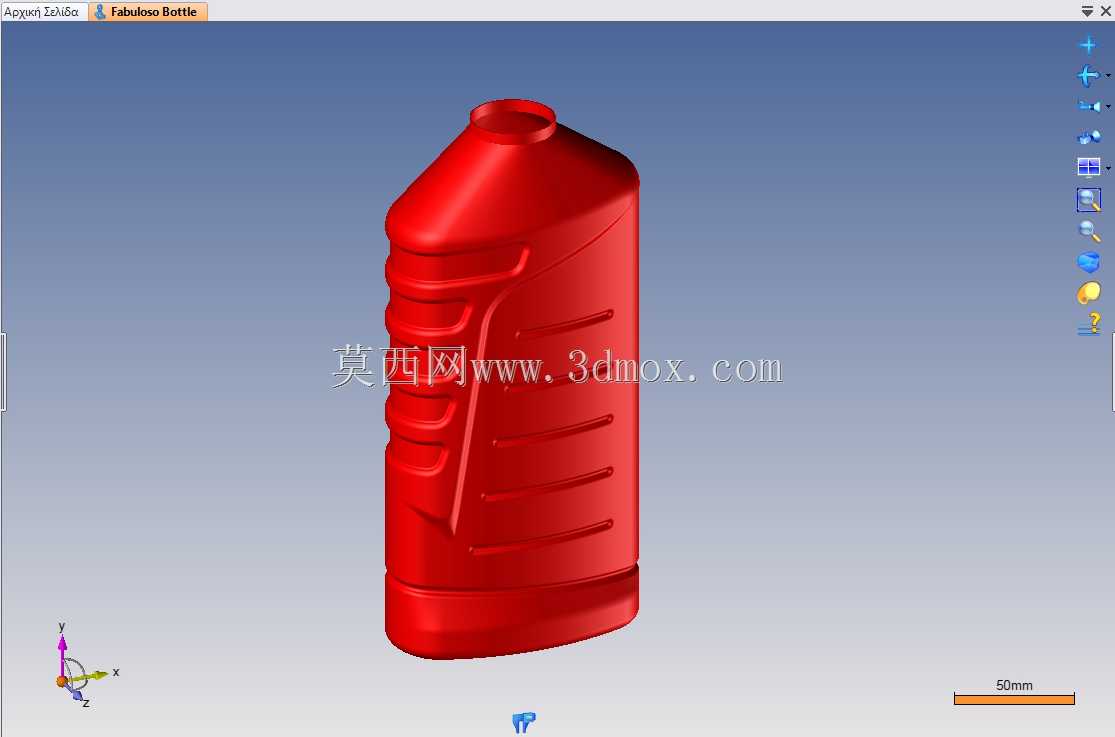

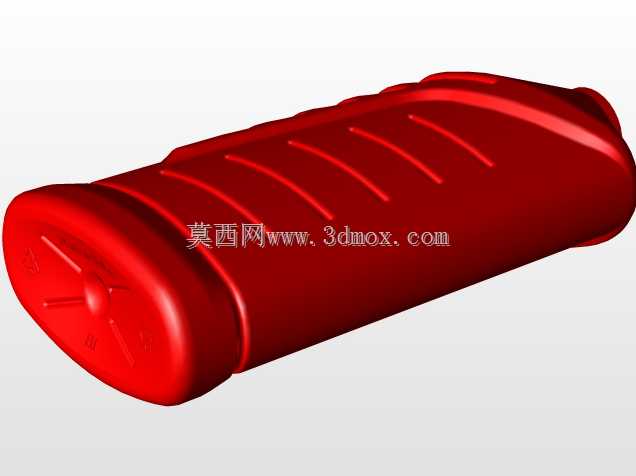

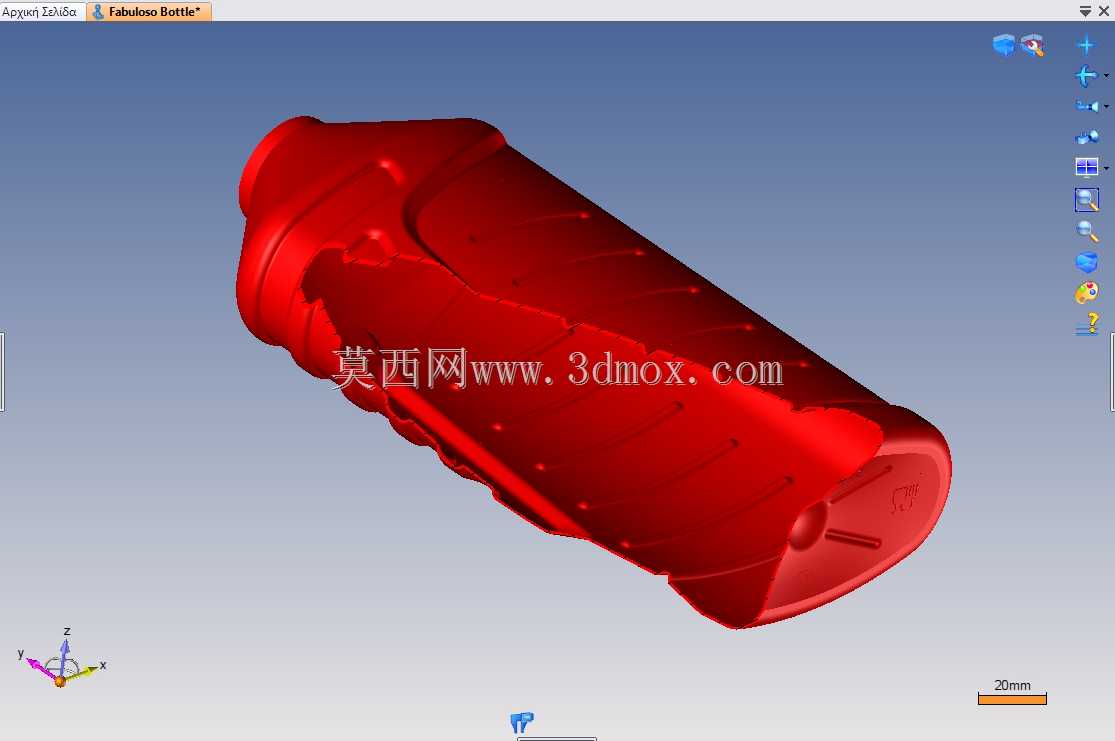

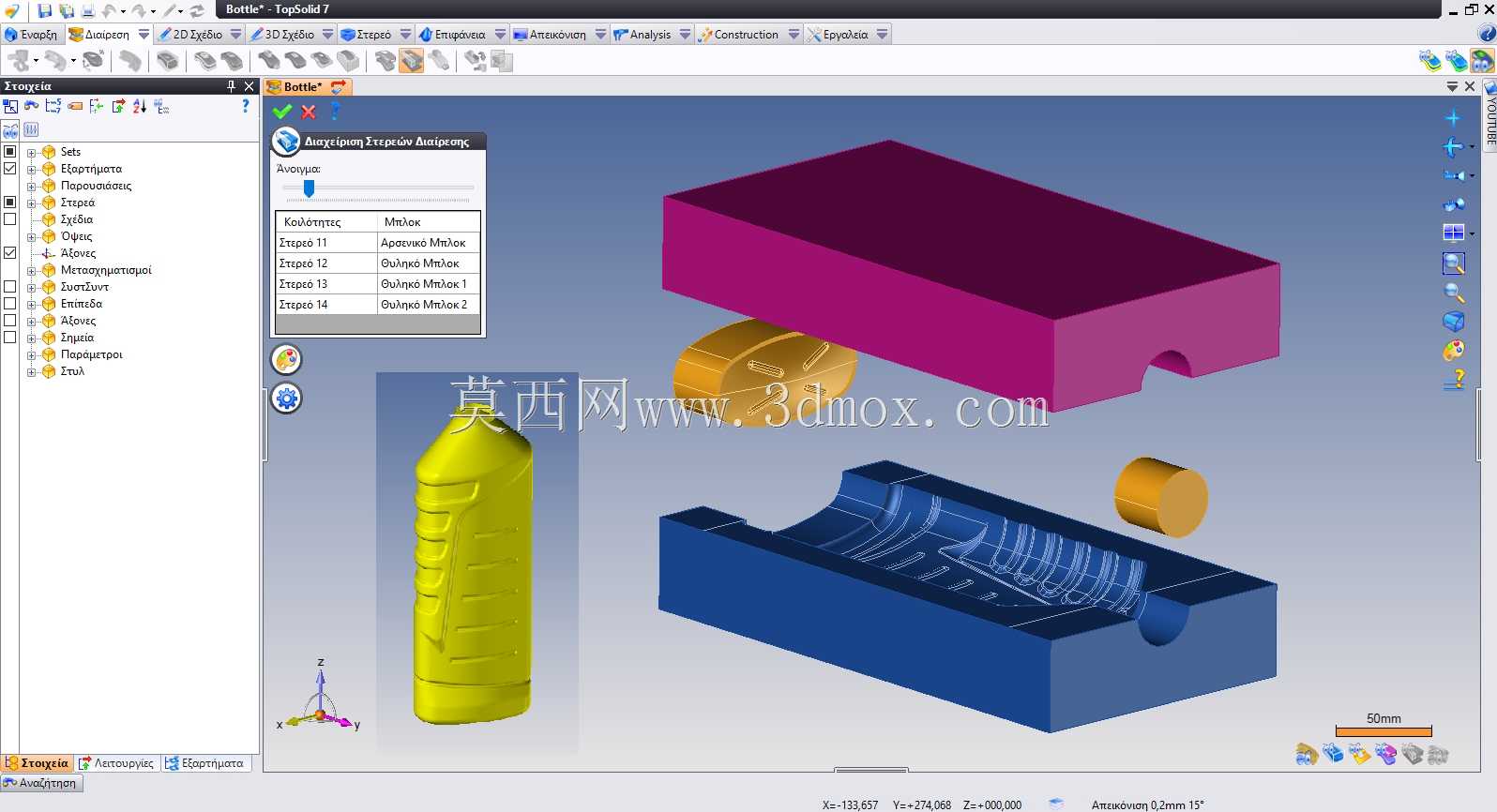

这套模具对应的是大容量清洁类PET瓶的注塑成型方案，日常家用清洁液、商用日化灌装线所用的1吨规格PET瓶胚，都依赖这类模具完成胚体的注塑工序，后续再通过吹塑工序完成最终瓶体的成型，是日化包装生产链路里前端胚体成型的核心工装。从结构拆分来看，整套模具采用上下模对合的开模逻辑，紫色部分为定模侧的型腔固定板，承担成型瓶胚外轮廓的主体承压作用，蓝色部分为动模侧的型芯固定座，内置的成型曲面完全贴合瓶胚的内表面结构，开模时动模侧随设备后座后退，顶出机构会将冷却定型的瓶胚从型芯上平稳顶出，避免胚体出现变形、刮痕这类影响后续吹塑精度的缺陷。设计过程中首先要匹配PET材料的成型特性，PET熔融状态下流动性适中，但冷却定型时收缩率存在各向差异，因此型腔与型芯的曲面加工公差需要控制在0.02mm以内，同时在模架内部预留了均匀分布的冷却水道，确保型腔内各个位置的熔体冷却速率保持一致，避免瓶胚出现局部应力集中导致后续吹塑时壁厚不均。图中可见的两个圆柱形零件为模具的导柱导套组件，合模时导柱率先插入导套完成定位，保证上下模的合模同轴度，避免出现错模导致的瓶胚飞边、壁厚偏差问题；斜向的小型圆柱结构为流道的冷料穴结构，用于存储注塑时前端的冷料，防止冷料进入型腔导致瓶胚出现冷斑、强度不足的问题。从安装边界来看，这套模架的外形尺寸适配常规卧式注塑机的安装规格，定模侧的定位圈尺寸匹配注塑机的射嘴中心高度，动模侧的顶出孔位置对应注塑机的顶杆排布，不需要额外改装设备即可直接上机使用。在实际生产场景中，这类模具需要匹配对应的PET专用螺杆注塑机，熔体温度控制在260-280摄氏度区间，模具温度稳定在60-80摄氏度，才能保证瓶胚的透明度与结构强度满足后续吹塑要求。模具的分型面设置在瓶胚的口部端面位置，这个位置的飞边后续会在吹塑后的切边工序中去除，不会影响最终瓶体的外观质量。型芯部分的曲面做了抛光处理，表面粗糙度达到Ra0.8以下，确保瓶胚内表面光滑，不会出现粘模的问题；型腔侧同样做了镜面抛光，保证瓶胚外表面的光洁度，减少后续吹塑前的表面处理工序。针对1吨规格瓶胚的大尺寸特性，模具的进料方式采用了针点式热流道进胶，进胶点设置在瓶胚的底部中心位置，这样的设计可以减少流道废料，同时保证熔体在型腔内的填充流动均匀，避免出现填充不足、熔接痕这类缺陷。在日常生产维护中，这套模具的导柱导套需要定期加注润滑脂，冷却水道需要定期清理水垢避免堵塞影响冷却效率，型腔与型芯表面需要定期检查是否有划痕、积碳，出现轻微损伤时及时抛光修复，避免批量生产时出现瓶胚外观缺陷。这套结构的设计逻辑也可以复用在其他大容量PET瓶胚的模具开发中，只需要更换对应的型腔与型芯镶件，就可以适配不同轮廓、不同容量的瓶胚生产需求，模架部分可以通用，能够大幅降低同类型产品的模具开发成本与周期。
