多腔式注塑模具整体结构设计方案

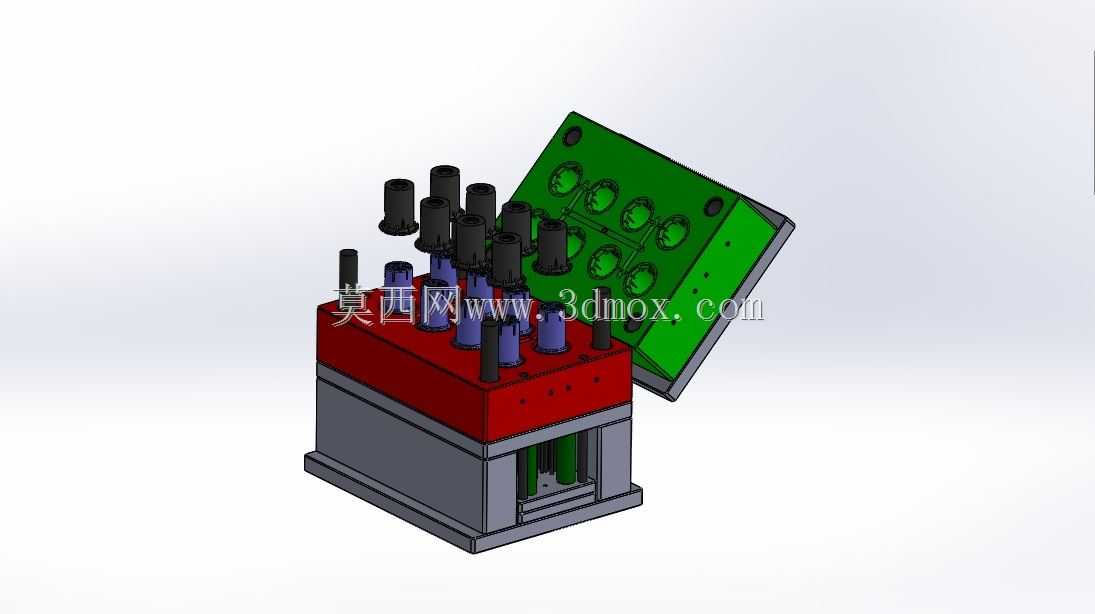

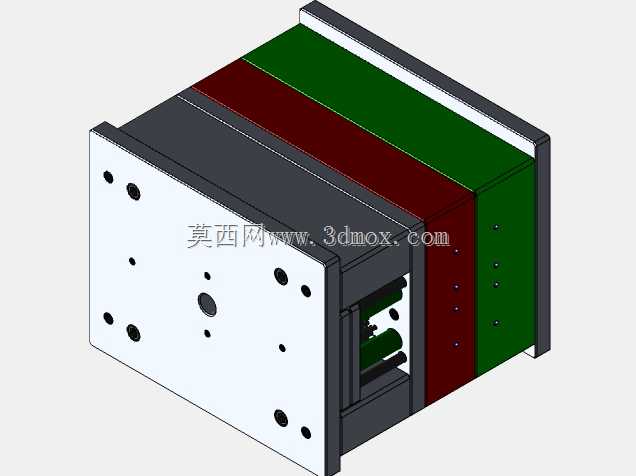

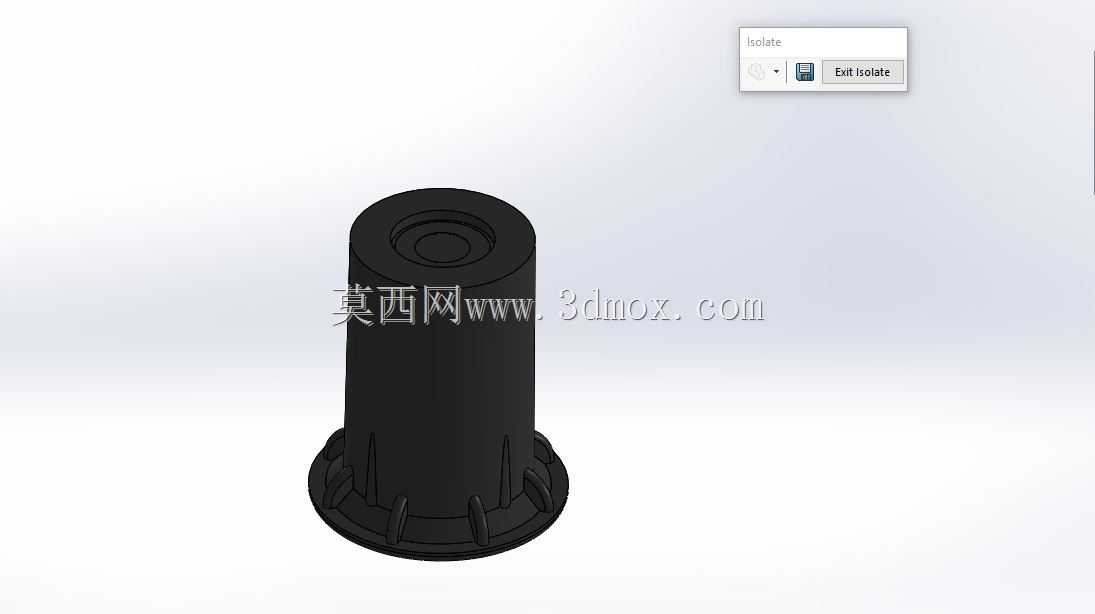

这套模具结构针对小尺寸圆柱形塑料制件的批量注塑生产设计，日常生产中多用于电子接插件外壳、小型日化包装瓶盖、工业绝缘套这类需求量大、尺寸精度要求中等的塑料件量产场景，相比单腔模具能大幅提升单模次产出效率，降低单位制件的生产能耗与人工分摊成本。从实际生产适配性来看，这套模具适配常规卧式注塑机的安装接口，模架整体采用标准两板模结构拆分，定模侧设置型腔镶块，动模侧设置对应型芯结构，开模时动定模沿分型面分离，制件包裹在型芯上随动模后退，后续通过顶出机构将制件从型芯上平稳推出，整个动作逻辑匹配常规注塑机的开模、顶出时序，不需要额外改装设备的控制程序即可直接上机调试。设计过程中优先考虑了多腔排布的流动平衡性，八个模腔围绕中心浇口位置做等距圆周排布，从主流道到每个型腔的分流道长度、截面尺寸完全一致，能保证注塑过程中熔融塑料同时填充进各个型腔，避免出现个别型腔填充不足、个别型腔过保压产生飞边的问题，分流道采用圆形截面设计，比表面积小，能减少塑料熔体在流道内的热量损失，降低注塑过程的压力损耗。冷却系统的排布贴合型腔、型芯的成型轮廓，定模侧的冷却水道沿型腔镶块外围做环形布置，动模侧的冷却水道在型芯内部做隔水板结构，能直接对型芯成型部位进行均匀冷却，避免制件因冷却不均出现收缩变形、尺寸超差的问题，冷却水道的接口位置设置在模具非操作侧，不会和注塑机的操作空间、周边机械手取件路径产生干涉。顶出机构采用直顶杆搭配顶板的传动结构，顶杆位置均匀分布在每个制件的端面边缘，避开制件的外观面与配合面，顶出时受力均匀，不会在制件表面留下明显顶痕，也不会出现顶出偏载导致制件顶白、变形的问题，复位杆配合复位弹簧实现合模过程中的顶出板自动复位，复位精度能满足连续量产的重复定位要求，合模时不会出现顶杆与型腔碰撞的风险。模具的导向定位采用标准导柱导套结构，四个导柱分别布置在模架的四个角位，其中一个导柱做偏置设计，能避免模具装模时出现动定模装反的问题，导套内部设置储油槽，能存储润滑脂减少长期开合模过程中的导向件磨损，保证分型面的合模精度，避免长期生产后出现分型面溢料飞边的问题。安装边界上，模架的长宽尺寸适配200吨级以内卧式注塑机的拉杆间距，模具总厚度匹配对应机型的最小模厚要求，定位圈尺寸采用标准100mm直径规格，能直接和注塑机的定位孔配合定位，浇口套的球面半径匹配常规注塑机喷嘴的球面尺寸，能保证注塑过程中喷嘴与浇口套贴合紧密，不会出现溢料问题。模具的所有成型镶块都采用独立拆分设计，单个型腔或型芯出现磨损、损坏时，可以单独拆卸更换对应的镶块，不需要整体报废模架，能大幅降低后期的模具维护成本与停机维修时间，镶块与模架的配合采用H7/m6的过渡配合，既保证装配后的定位精度，也方便维修时的拆卸操作。排气结构开设在分型面的型腔末端位置，深度控制在0.02mm以内，既能保证注塑过程中型腔内的空气顺利排出，避免制件出现烧焦、缺胶的问题，也不会因为排气槽过深产生飞边，影响制件的外观质量。整套结构没有采用复杂的抽芯、脱螺纹等特殊机构，整体结构简单可靠，对注塑车间的调试人员技术要求较低，日常生产中的维护保养也比较便捷，适合中小塑料加工厂的批量生产场景，能稳定实现连续自动化生产，配合周边的机械手取件、输送带输送设备，可以实现无人值守的量产作业，大幅提升生产效率。
