100W功率型铝壳负载测量电阻器

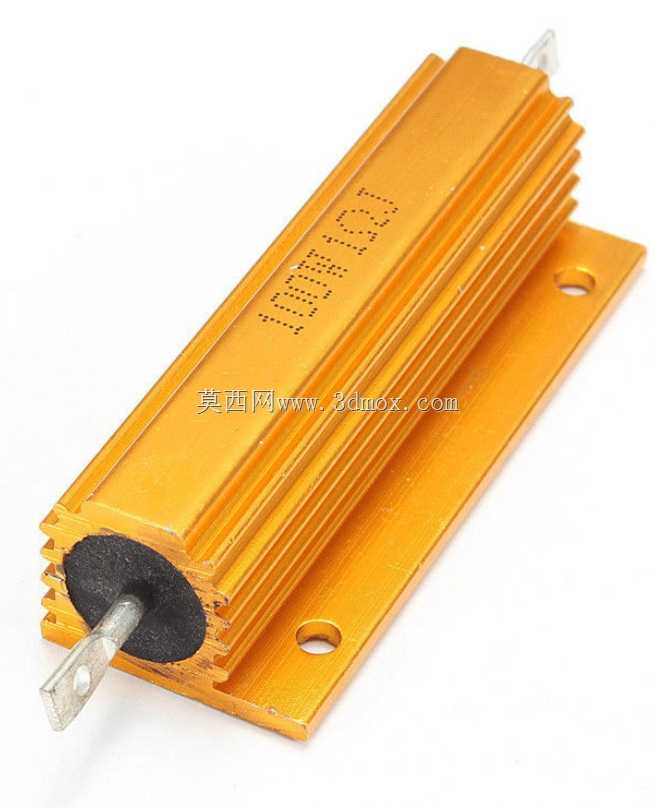

　　在工业电气控制回路、大功率电源测试平台、伺服驱动系统的能耗制动环节、变频器直流母线泄放回路这类场景里，功率型电阻是不可或缺的被动元件，这款100W额定功率的铝壳电阻，正是针对中功率等级的负载、测量需求设计的实体元件。不同于普通小功率碳膜电阻仅能处理信号级的电流电压，这类带金属外壳的功率电阻，核心要解决的是持续通电下的热耗散问题，毕竟100W的功耗如果不能及时把热量传导出去，电阻体本身的温度会快速攀升，轻则阻值漂移影响测量或负载精度，重则烧毁绝缘层引发回路故障。从结构设计上看，这款电阻采用了带安装法兰的金黄色铝挤压外壳，外壳表面做了平行的轴向散热鳍片，这种鳍片结构不是随意设计的——轴向排布的鳍片顺着电阻长度方向延伸，

　　既可以在自然对流场景下让热空气顺着鳍片间隙顺畅上升带走热量，也能适配强制风冷场景下的气流方向，降低风阻提升散热效率，相比光滑外壳的同功率电阻，散热面积能提升40%以上，同等工况下的表面温升可以降低15到20摄氏度。两端伸出的白色绝缘陶瓷引出端，是为了把内部电阻合金体的导电部分和金属铝壳做可靠绝缘，陶瓷材料本身耐高温、绝缘强度高，能承受安装时的弯折应力，也能在电阻满功率运行时隔绝外壳和带电部分，避免安装后出现接地短路的风险。底部的两个安装固定孔，是给设备安装预留的硬连接点位，实际选型安装时要注意，这两个孔的中心距是固定的安装边界，设计安装板时要严格匹配孔位尺寸，安装时建议在电阻外壳和安装金属板之间垫一层薄的导热硅胶片，

　　既可以填补接触面的微观空隙提升热传导效率，把电阻的热量更快导到设备柜体的安装板上辅助散热，也能避免不同金属接触产生的电化学腐蚀，长期运行下也不会出现连接松动的问题。作为负载电阻使用时，它可以接在测试电源的输出端，模拟真实工况下的阻性负载特性，比如开关电源老化测试时，用这类电阻搭建的假负载可以持续带载运行，验证电源在额定功率下的输出稳定性、纹波参数，相比电子负载，纯阻性负载的抗冲击能力更强，不会出现负载端的电路故障影响被测电源；作为测量电阻使用时，它的合金电阻体温漂系数低，长期运行下阻值稳定性好，可以串联在大电流回路里，通过采集电阻两端的压降换算回路实际电流，相比霍尔电流传感器，这类分流式测量电阻的成本更低，响应速度更快，

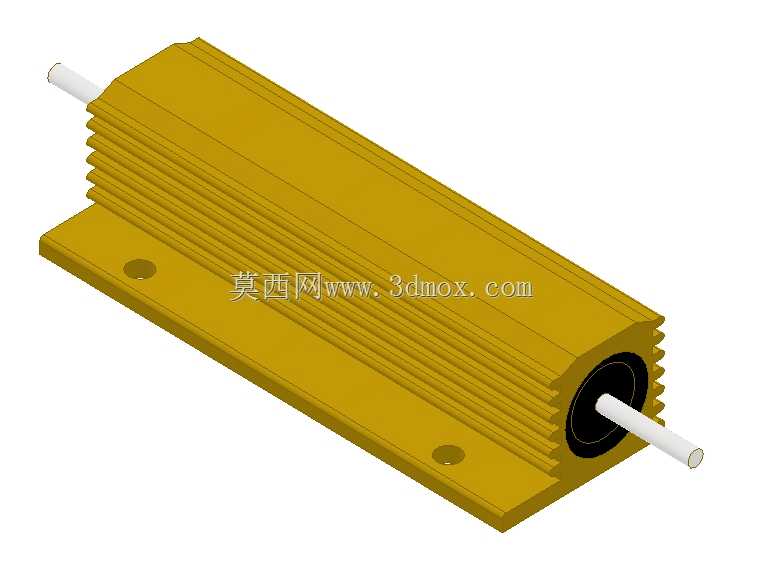

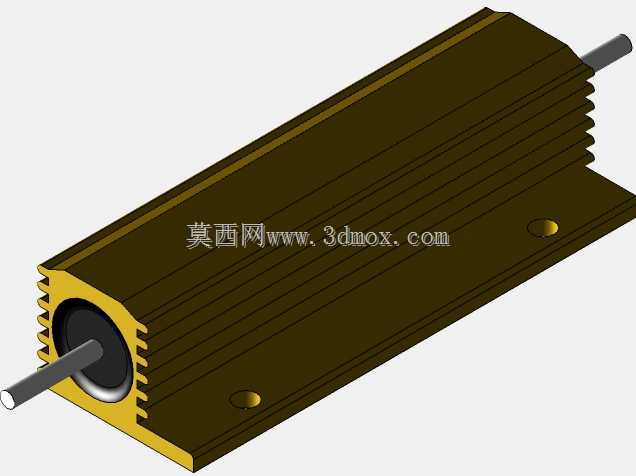

　　在中频以下的电流测量场景里精度完全满足工业需求。设计这类电阻的三维模型时，要重点把控几个关键尺寸的公差：首先是两端引出轴的直径和伸出长度，这部分要和接线端子的匹配尺寸对应，避免装配时出现端子插不进或者接触长度不够的问题；其次是底部安装孔的孔径和孔位中心距，这直接决定了电阻能不能顺利固定到安装板上，孔位公差建议控制在±0.2mm以内，避免批量装配时出现孔位错位；还有外壳的整体外形尺寸，要考虑到设备内部的安装空间预留，尤其是鳍片部分的外轮廓尺寸，不能和周边的线束、其他元件产生干涉，同时要预留出至少5mm的散热间隙，保证空气可以在鳍片之间流通，不要把电阻紧贴在其他发热元件或者隔热的塑料部件上。实际工程应用里，这类电阻的选型还要注意阻值精度和短时过载能力，100W是它的长期额定运行功率，短时的脉冲过载下它可以承受数倍的额定功率，但持续时间不能超过规格书给定的限值，三维建模时还原的外壳结构、安装结构、引出端结构，都是为了给结构设计人员做设备布局、安装干涉检查、热仿真分析提供准确的实体参考，避免设计阶段因为元件模型尺寸不准，导致实际加工装配时出现装不上、散热空间不足的问题。
