法兰连接式填料函密封组件结构设计

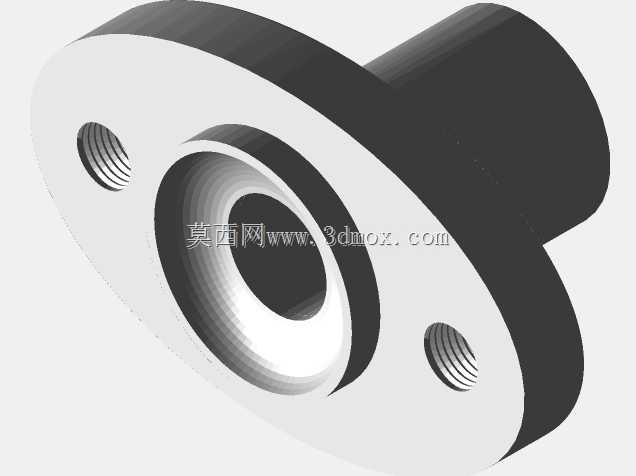

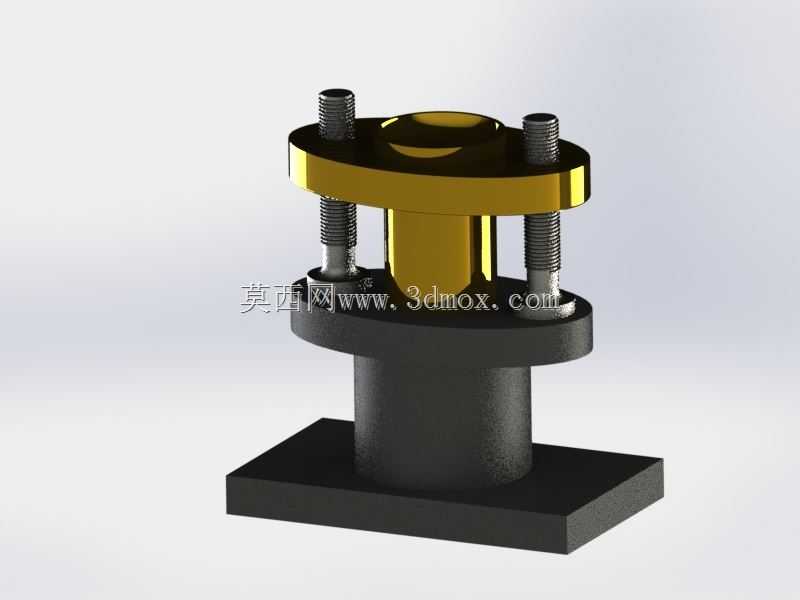

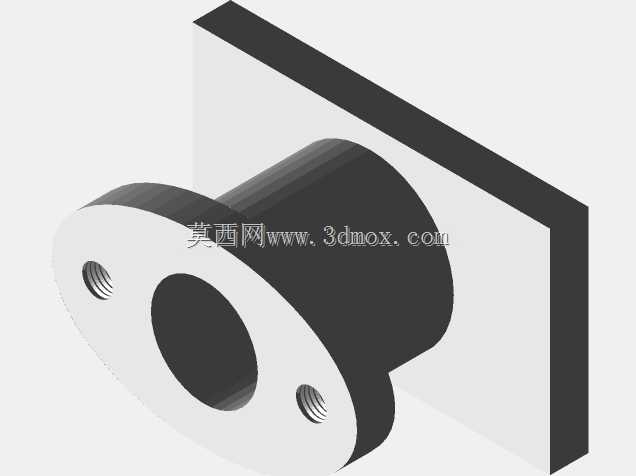

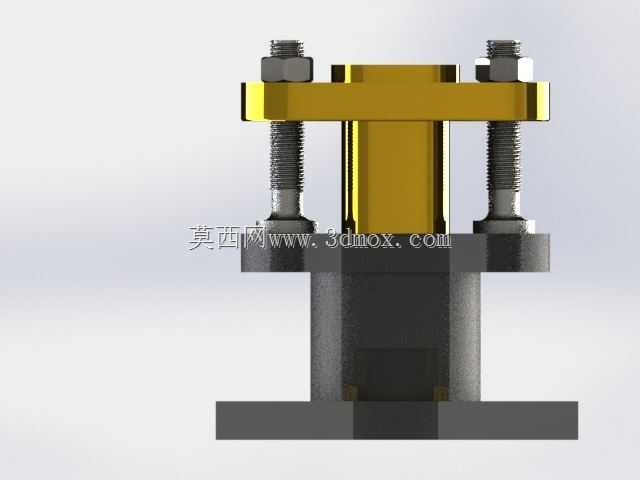

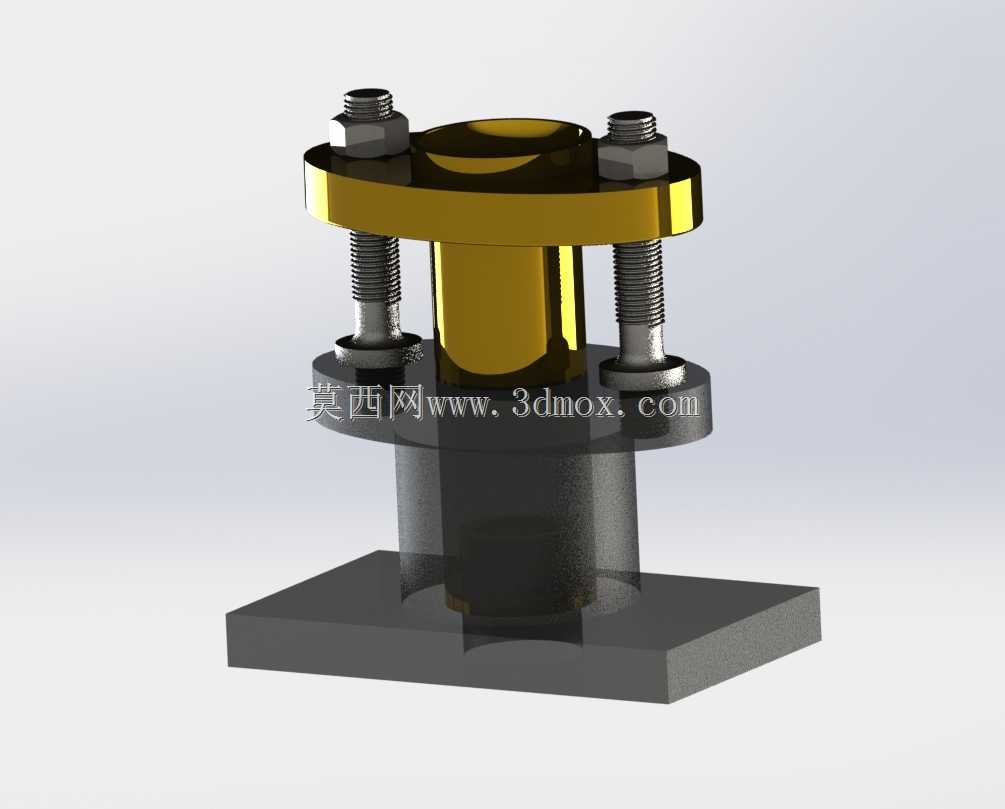

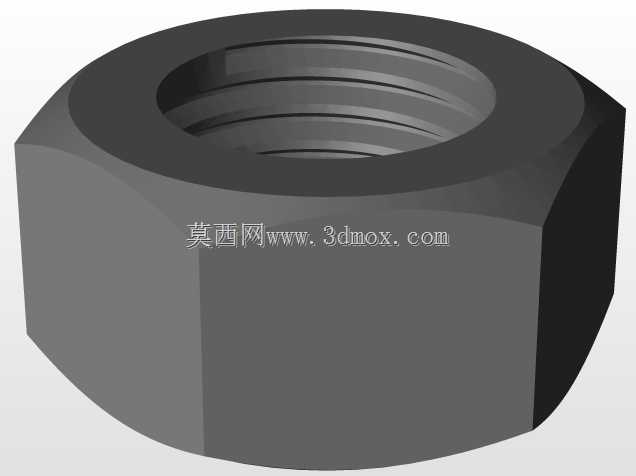

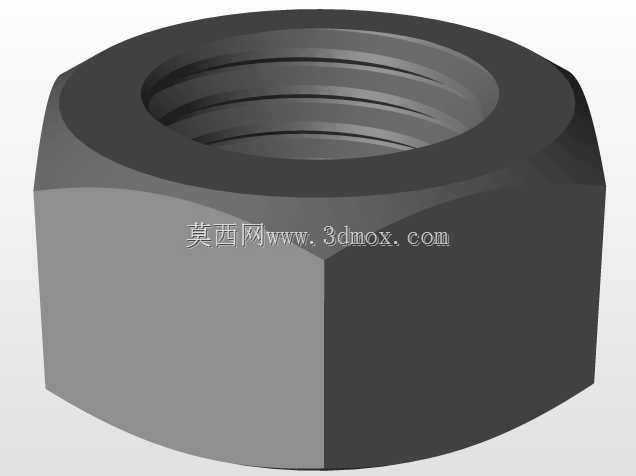

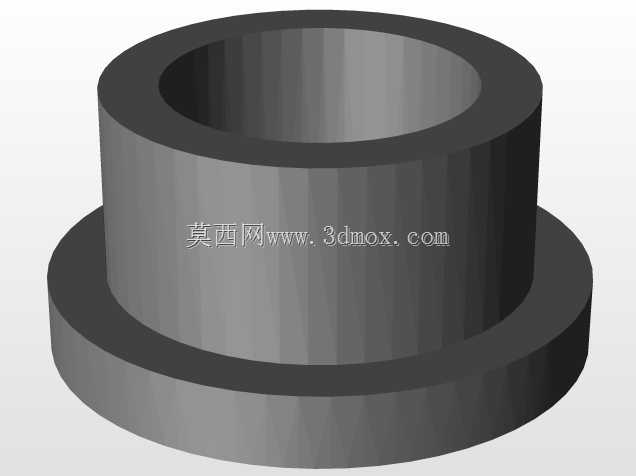

在流体输送管路系统、往复式动密封工况以及阀类设备的穿杆密封场景中，填料函是承担动密封阻隔、防止介质沿杆件运动间隙泄漏的核心部件，这套组件的结构设计直接决定了密封副的压紧力分布、填料磨损补偿能力以及现场安装维护的便捷性。从实际工况适配来看，这套填料函采用下方法兰底座作为安装基准，底座为矩形平板结构，四个边角预留安装孔位，可直接通过螺栓固定在阀体顶部或者设备的安装台面上，安装面的平面度公差控制在0.05mm以内，避免安装后出现偏斜导致压盖压紧力不均，引发局部填料磨损过快、密封失效的问题。中间的函体为中空柱状结构，内腔用于填充密封填料，函体内壁的粗糙度要求达到Ra1.6，减少填料在受压变形过程中的内壁摩擦阻力，同时保证填料受压后能均匀贴合作业杆件的外圆表面，形成连续的密封面。上方的压盖采用法兰式结构，通过两根对称布置的螺柱与下方底座连接，螺柱配套六角螺母，通过对称拧紧螺母可以给压盖施加均匀的轴向压力，推动压盖挤压内腔的填料，让填料产生径向变形抱紧穿过的阀杆或者活塞杆，阻断介质的泄漏通道。设计过程中特意将压盖的导向段做了15mm的插入深度，避免压盖在压紧过程中出现偏摆，保证压盖施加的压力能垂直作用在填料端面上，不会出现单侧压偏导致填料局部应力过大、烧蚀磨损的问题。两根螺柱的位置对称度公差控制在0.1mm以内，装配时需要采用对角循环拧紧的方式，每次拧紧的螺母转角不超过30度，逐步加载压紧力，避免单次拧紧力过大导致填料抱死杆件，增大运动阻力甚至刮伤杆件表面。从功能特性来看，这套填料函结构可以适配不同材质的密封填料，无论是柔性石墨盘根、聚四氟乙烯编织填料还是芳纶纤维填料，都可以通过调整螺母的压紧量来适配填料的压缩变形特性，当填料出现磨损导致密封性能下降时，不需要拆解整个组件，只需要在设备带压（低压工况）或者停机状态下适当拧紧两侧的螺母，补偿填料的磨损量即可恢复密封性能，大幅降低现场维护的工作量。在安装边界的尺寸设计上，底座的矩形安装面尺寸根据配套的通径规格做了标准化适配，安装孔的孔距符合通用阀门的连接尺寸标准，可以直接替换同规格的老旧填料函组件，不需要对原有设备的安装面做二次加工。函体的内腔直径根据适配的杆件直径预留了合理的填料填充间隙，单边间隙控制在3-5mm，保证填料有足够的压缩变形量，同时不会因为间隙过大导致填料被介质压力挤出函腔。压盖顶部的通孔直径比适配杆件直径大0.8-1mm，既给杆件的运动预留了足够的避让间隙，避免杆件运动过程中与压盖发生刮擦，又能限制填料的挤出间隙，防止高压工况下填料从压盖与杆件的间隙处被挤出。在实际的工况应用中，这类填料函广泛应用在低压截止阀、闸阀的阀杆密封，以及小型往复泵的活塞杆密封场景，适用的介质包括水、润滑油、低压蒸汽以及弱腐蚀性流体，工作压力范围覆盖0-1.6MPa的常规工况。设计时还考虑了易损件的更换便利性，当填料完全磨损需要更换时，只需要完全拧下两侧的螺母，取下压盖，就可以用专用工具掏出函腔内的旧填料，填入新的填料后重新装回压盖调整压紧力即可，整个更换过程不需要将整个填料函从设备上拆除，大幅缩短了设备的停机维护时间。结构上没有采用复杂的一体化设计，所有零件都采用拆分式结构，函体、底座、压盖、螺柱、螺母都可以单独加工更换，单个零件出现损坏时不需要更换整个组件，降低了后期的运维成本。从建模的结构细节来看，所有的连接螺纹都采用标准公制粗牙螺纹，螺柱的强度等级选用8.8级，保证长期承受压紧力不会出现螺纹变形或者螺柱拉伸断裂的问题；压盖与函体的接触端面都做了倒角处理，避免装配时出现锐边切伤填料的问题；底座与设备安装面之间预留了密封垫片的安装槽，可以根据介质特性选配橡胶垫片或者金属缠绕垫片，保证底座与设备连接面的静密封性能，避免介质从底座的连接缝隙处泄漏。
