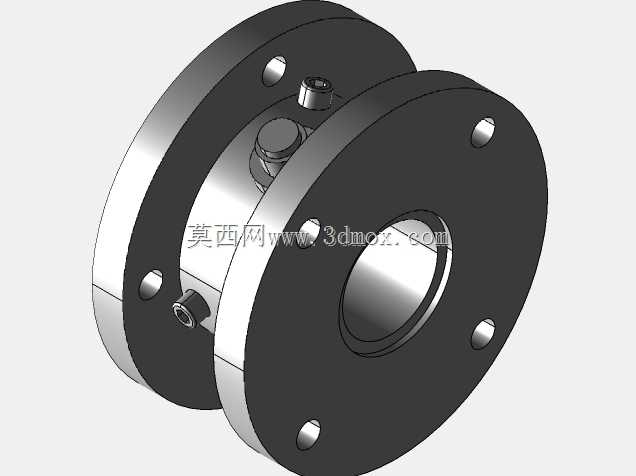

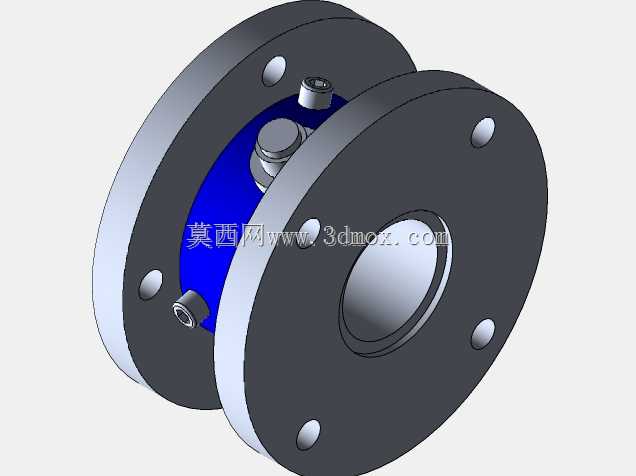

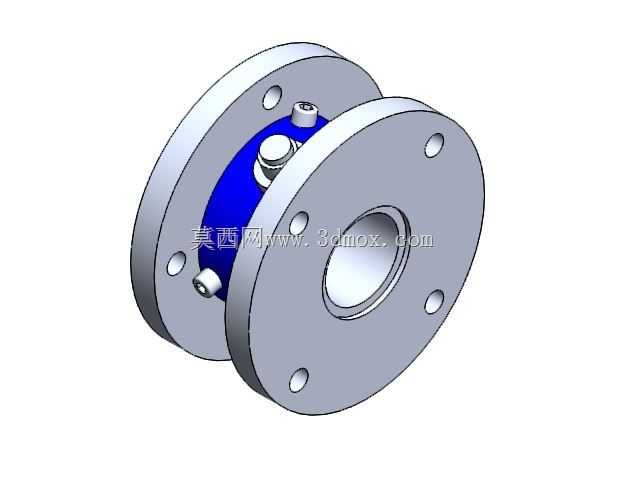

在各类动力传动测试、旋转设备载荷监测场景中,扭矩参数的精准采集是判断设备运行状态、验证传动效率、标定动力输出的核心环节,这类法兰式反作用扭矩测量结构,正是针对静态或低速旋转工况下的扭矩反力检测需求设计的专用部件,区别于传统轴穿式扭矩传感器需要断开传动轴串接安装的复杂流程,该结构采用双法兰对接的安装形式,能够直接串联在固定机座与被测旋转部件的连接端面之间,大幅降低现场改造与安装的工作量。从实际应用场景来看,这类结构常被用在电机出厂测试台架、减速机输出端载荷监测、搅拌设备主轴扭矩采集、阀门执行器输出力校验等场景,尤其是在设备安装空间紧凑、无法布置长轴式传感器的场合,双法兰的短轴向尺寸优势十分明显,不需要额外调整原有传动链的轴向间距,仅需匹配两端法兰的安装孔位即可完成装配。从功能特性上看,该结构的核心检测单元布置在两片法兰之间的蓝色弹性体区域,当一端法兰受到旋转方向的反作用力矩时,中间的弹性体会产生对应比例的微变形,贴附在弹性体内部的应变单元会将变形量转化为可采集的电信号,最终换算得到实际作用的扭矩数值,周边布置的紧定螺钉用于初始安装时的限位与预紧调整,避免安装过程中弹性体承受超出量程的偏载或冲击载荷,同时也能在长期运行过程中限制两片法兰之间的相对径向窜动,保证检测精度的稳定性。设计过程中,首先需要明确额定扭矩量程对应的弹性体厚度与材料选型,200牛米量程下的弹性体需要兼顾足够的灵敏度与结构强度,既要保证在满量程载荷下产生足够被应变片捕捉的微变形,又要预留1.5倍以上的过载余量,避免瞬时冲击载荷造成弹性体塑性变形;两端法兰的安装孔采用圆周均布设计,孔位尺寸匹配常规工业法兰的连接标准,能够适配多数通用工业设备的端面安装规格,法兰本体采用合金钢材质加工,表面做防锈氧化处理,中间弹性体区域采用高强度合金结构钢,经过调质处理消除内应力后再进行精加工,保证长期受力下的尺寸稳定性。安装边界方面,该结构整体为同轴圆盘式结构,轴向总长度控制在较小范围内,两端法兰的外圆尺寸一致,安装时需要保证两端连接面的同轴度误差不超过0.05毫米,端面跳动误差控制在0.02毫米以内,避免附加的弯矩载荷干扰扭矩检测结果;法兰上的连接螺栓需要按照对角顺序逐步拧紧,拧紧力矩符合对应螺栓规格的预紧要求,不能出现单侧螺栓过紧导致的弹性体偏压情况;周边的紧定螺钉仅在安装调试时用于临时固定,安装完成后需要松开至预留间隙状态,避免限制弹性体的正常扭转变形,影响检测数据的准确性。在日常使用过程中,该结构不需要额外的维护保养,仅需定期检查连接螺栓的预紧状态,避免长期振动下螺栓松动造成检测偏差,同时要避免外部硬物撞击中间的弹性体区域,防止弹性体表面出现磕碰损伤影响应力分布。相较于其他形式的扭矩检测部件,这种法兰式反作用扭矩测量结构的安装适配性更强,不需要对原有传动轴进行切割或加装联轴器,特别适合现有设备的技改加装场景,同时整体结构刚性更好,能够承受一定的轴向力与径向力,在工况相对复杂的工业现场也能稳定工作,其输出的扭矩信号可以直接接入工业采集系统,配合转速信号还能换算得到设备的实际输出功率,为设备的能耗监测、故障预判、工艺参数优化提供可靠的数据支撑。在三维建模过程中,需要重点还原中间弹性体与两端法兰的配合关系,紧定螺钉的安装位置与深度,以及法兰安装孔的位置度公差,建模时需要考虑实际加工的工艺性,法兰端面的密封槽、安装孔的倒角、弹性体与法兰的连接焊缝位置都需要符合实际加工要求,避免出现无法加工的干涉结构,同时装配体中需要保留各个零件之间的合理配合间隙,尤其是弹性体与法兰连接位置的间隙,要符合实际装配的公差要求,不能出现过定义的装配约束,保证后续工程图导出、干涉检查、仿真分析的可用性。
- 上一篇:剖视展示型深沟球滚珠轴承结构
- 下一篇:集成谐波减速单元的松下伺服驱动组件
- 全部评论(0)
- 模板大小: 519.81 KB
- 售价:5金币
- 下载次数: 14
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
