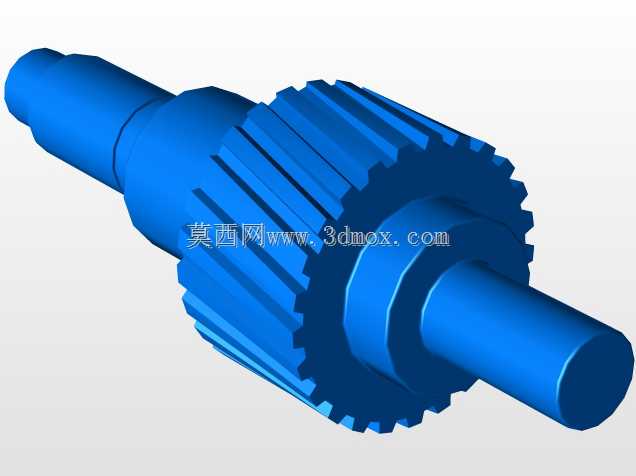

带斜齿传动段的阶梯轴式滚筒结构

这类带集成斜齿段的阶梯轴滚筒，常应用在动力传输路径紧凑的输送、进给机构中，区别于光面无齿的输送滚筒，它不需要额外加装联轴器或外接齿轮来匹配动力输入，自身集成的斜齿段可以直接和配对齿轮啮合完成扭矩传递，能大幅缩减传动链路的轴向安装空间，在小型输送线、机床进给箱、轻工包装设备的动力辊组里十分常见。从结构设计逻辑来看，整体采用阶梯轴式的变径布局，两端的细轴段是安装支撑位，用来匹配深沟球轴承或者滑动轴套，装配时直接嵌入设备墙板的轴承座孔内，就能完成径向定位，轴端预留的卡簧槽或者螺纹段可以实现轴向锁紧，避免运转过程中出现轴向窜动。中间的大直径段是滚筒的主体功能面，根据应用场景不同，这个柱面可以做包胶、滚花或者光面处理，用来直接接触输送物料或者传递摩擦动力，而紧邻主体段的斜齿结构，在设计时做了齿向修形，齿顶和齿端都做了小倒角处理，既可以减少啮合启动时的冲击，也能避免装配过程中齿部锐边划伤安装人员。在安装边界的尺寸把控上，两端支撑轴段的同轴度公差需要控制在0.02mm以内，否则高速运转时会出现偏摆振动，斜齿段的分度圆和主体滚筒柱面的同轴度要求和支撑轴段保持一致，保证齿轮啮合的侧隙均匀，不会出现卡滞或者偏载磨损的问题。斜齿的螺旋角选取通常在12到18度之间，这个角度区间既能保证啮合重合度高于直齿轮，运转更平稳，也不会产生过大的轴向力，降低两端支撑轴承的轴向载荷负担，延长轴承的使用寿命。实际选型应用时，需要先核算设备的传输扭矩需求，匹配齿段的模数和齿数，保证齿面接触强度和齿根弯曲强度满足负载要求，同时要核对两端支撑轴的直径和设备墙板的轴承座安装孔径是否匹配，轴向总长度要和墙板间距留0.5到1mm的装配间隙，避免热胀冷缩导致轴段卡滞。这类结构的优势在于把传动齿轮和滚筒主体做成一体式结构，减少了零件数量，省去了齿轮和滚筒之间的键连接、过盈装配等工序，既降低了装配复杂度，也避免了键连接松动带来的传动回程误差，在需要精准进给的工位上，这种一体式结构的传动精度要远高于分体装配的滚筒组件。建模过程中，斜齿段的齿形生成需要严格按照渐开线齿廓参数绘制，齿向的螺旋线要和选定的螺旋角完全匹配，阶梯轴的变径位置要做圆角过渡，减少应力集中，避免交变载荷下轴段在变径位置出现疲劳断裂，两端支撑轴的表面粗糙度要达到Ra1.6以下，满足轴承配合的精度要求，齿面的粗糙度控制在Ra3.2以内，降低啮合过程中的磨损和噪音。在日常运维场景中，这类一体式滚筒不需要定期检查齿轮和滚筒的连接紧固情况，只需要定期给两端轴承补充润滑脂，观察齿面的磨损情况即可，维护成本比分体式结构低很多，适合在连续运转的自动化生产线中长时间工作。针对不同的负载场景，主体滚筒段的直径可以根据输送面的线速度要求调整，在输入转速固定的情况下，滚筒直径越大，输送线的线速度越高，设计时需要结合传动比和电机转速综合核算，保证线速度匹配生产节拍要求。
