离心式流体输送用闭式叶轮结构设计

项目分类:3D模型 发布时间:2021-10-21 ID:333173
  • 离心式流体输送用闭式叶轮结构设计
  • 离心式流体输送用闭式叶轮结构设计
  • 离心式流体输送用闭式叶轮结构设计

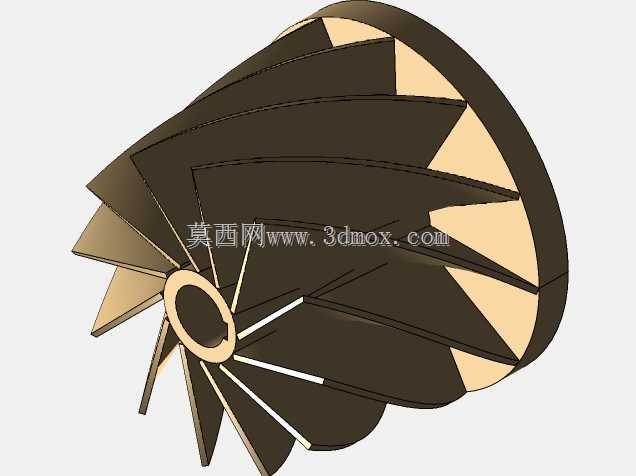

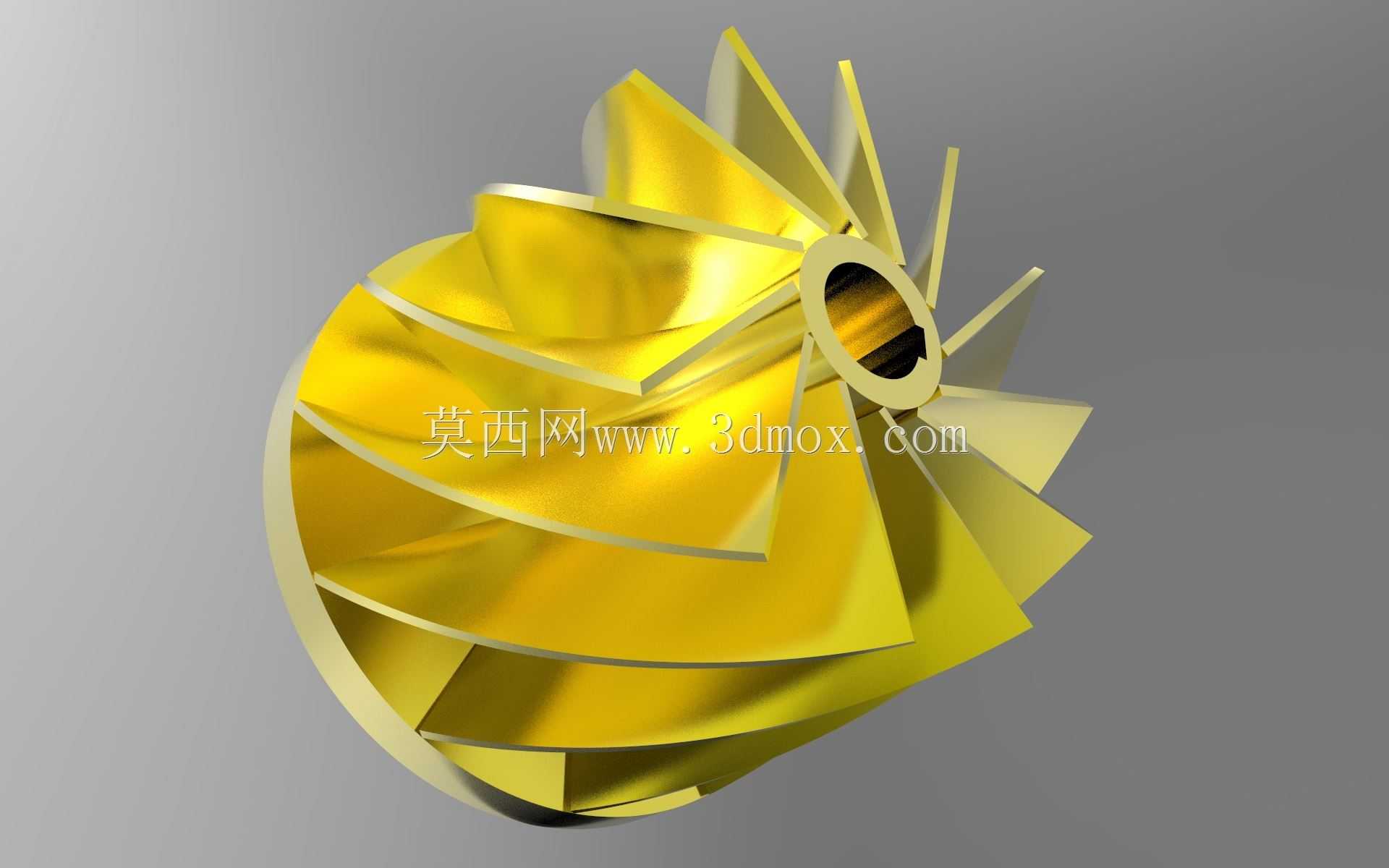

在流体输送类设备的核心转动部件选型与结构设计环节,叶轮的型线、结构形式直接决定了整机的运行效率、运行稳定性与适用工况范围。本次呈现的叶轮为闭式后弯叶片结构,这类结构的叶轮广泛应用在中低压离心通风机、清水离心泵、小型离心压缩机等设备中,承担着将原动机输入的机械能转化为流体压力能与动能的核心作用,是决定流体设备性能曲线的核心零件。从实际工程应用场景来看,这类叶轮适配的工况多为输送洁净空气、清水、低粘度无颗粒的工业流体,在暖通空调送风系统、工业循环水系统、生产工艺气体增压环节都有大量同结构产品的应用,相较于开式、半开式叶轮,闭式结构的叶轮流道封闭性更好,流体在流道内的泄漏损失更低,在设计工况点的运行效率普遍比同尺寸半开式叶轮高8%-12%,更适合长时间连续运行的固定工况流体输送场景。从设计思路层面拆解,该叶轮采用后弯式叶片设计,叶片出口安装角小于90度,这种型线选择的核心考量是兼顾运行效率与工况稳定性,后弯叶片的流道扩散度更平缓,流体在流道内的流动分离风险更低,设备运行的功率曲线更平缓,不会出现随流量减小功率持续攀升的过载问题,对配套原动机的容量匹配更友好,能有效降低原动机过载烧毁的风险。叶轮的轮盖与轮盘采用等强度近似设计,轮盘从中心轮毂处到外缘的厚度逐步递减,既保证了高速旋转下的结构强度,避免离心应力集中导致的结构失效,又尽可能控制了叶轮自身的转动惯量,降低原动机启动阶段的扭矩负载。叶片与轮盘、轮盖的连接位置采用圆弧过渡设计,避免直角连接处的应力集中,同时减少流体在拐角处的涡流损失,提升流道内的流动均匀性。从安装边界与尺寸适配角度来看,该叶轮的中心轮毂位置设计有标准的轴孔与键槽结构,可直接与对应直径的设备主轴配合,通过键连接传递扭矩,轴孔端面预留有锁紧螺母的安装位置,可实现叶轮在主轴上的轴向定位,避免运行过程中出现轴向窜动。叶轮的外缘直径、流道宽度是与设备蜗壳匹配的核心尺寸,在实际选型替换时,需要保证叶轮外缘与蜗壳内壁的径向间隙在设计值范围内,间隙过大会导致流体回流损失增大,整机效率下降,间隙过小则可能出现运行过程中叶轮与蜗壳刮碰的风险,引发设备振动超标甚至结构损坏。在实际建模与生产落地环节,这类叶轮的叶片型线需要严格按照气动/水力设计的型线坐标生成,不能随意修改叶片的进出口角度与流道曲率,否则会直接改变设备的性能曲线,导致实际运行参数偏离设计值,出现压力不足、流量不够或者运行振动超标的问题。对于需要做动平衡校验的场景,叶轮在完成焊接或者铸造加工后,需要在动平衡机上做双面动平衡校正,在轮盘或者轮盖的指定位置去除多余重量,保证叶轮在额定转速下的不平衡量控制在标准允许范围内,避免高速旋转时的不平衡力引发设备整机振动,损坏轴承与密封部件。另外,这类闭式叶轮的流道内部在加工完成后需要做表面光滑处理,降低流道内壁的粗糙度,减少流体流动的沿程阻力损失,进一步提升叶轮的运行效率,对于输送有轻微腐蚀性流体的场景,还可以根据介质特性选择对应的耐腐蚀材质,在流道表面做防腐涂层处理,提升叶轮的使用寿命。在结构强度校核环节,需要重点校核轮毂与主轴配合面的挤压应力、叶片根部与轮盘连接位置的弯曲应力、轮盘在最高转速下的离心应力,保证所有位置的安全系数都满足设计规范要求,避免高速运行时出现结构开裂、叶片飞出的安全事故。
