斜架式多辊面材粘贴加工设备结构

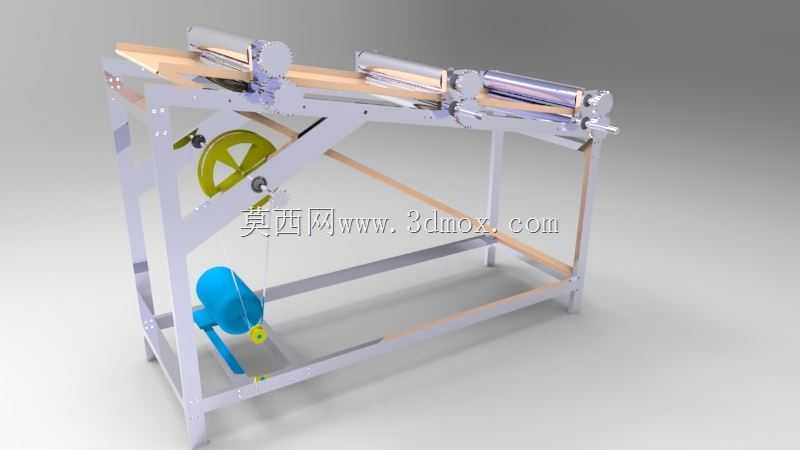

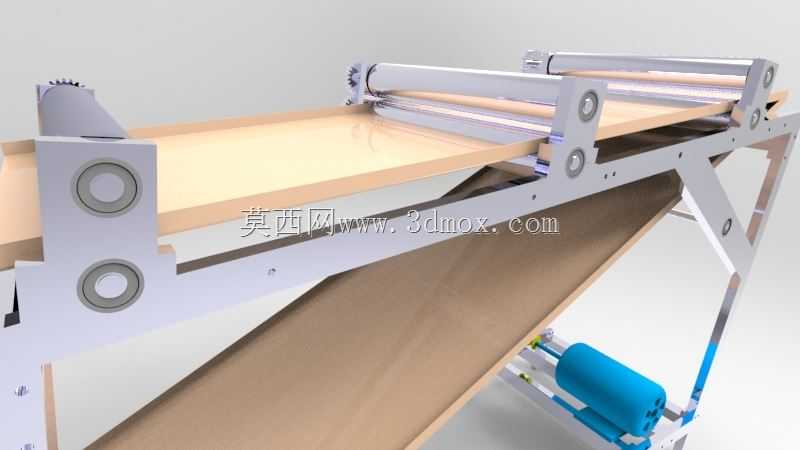

这款斜置机架布局的面材粘贴加工设备，主要面向薄型带状面材的连续贴合加工场景，常见于纸品加工、软包装复合、装饰面材覆合等生产环节，可完成带状基材与贴面材料的同步输送、压合粘贴工序，替代传统人工对位贴合的低效作业模式，适配幅宽在常规加工范围内的成卷面材连续生产需求。设备整体采用倾斜式桁架机架设计，区别于常规水平布置的贴合设备，斜置结构可利用物料自重辅助张紧，减少输送过程中面材的跑偏褶皱概率，同时降低设备水平方向的占地长度，适配厂房内狭长空间的安装布局，机架采用标准型材拼接成型，各连接点位预留调节余量，可根据加工物料的厚度、幅面特性调整辊组的相对位置与压合间隙。设备上部沿斜向依次布置三组平行压合辊组，每组辊组包含主动驱动辊与弹性压合副辊，辊面做抛光处理避免刮伤软质面材，相邻辊组的间距经过匹配计算，可保证面材在输送过程中保持恒定张紧力，不会出现垂兜或过度拉伸导致的材料变形；下部的动力单元采用电机搭配带传动机构，通过同步带将动力传递至各主动辊，保证多组辊筒的线速度一致，避免速差造成的面材拉扯或起皱，传动侧设置张紧轮结构，可在长期运行后调整传动带松紧，补偿磨损带来的传动间隙。设备的进料端设置在斜架低位侧，出料端位于高位侧，操作人员可在低位侧完成基材与贴面材料的上料穿引，物料沿斜向机架向上输送过程中，依次经过多组压合辊的逐步压合，保证粘贴层之间的气泡充分排出，贴合牢度均匀一致，相比单辊一次压合的结构，多辊逐步压合的方式可适配不同厚度、不同粘性的贴面材料，减少压合过程中材料错位的概率。机架中部设置斜向支撑横梁，既提升整体机架的结构刚性，避免高速运行时的机架震颤影响贴合精度，也可作为辅助导杆的安装基座，根据加工需求加装导向条、除尘辊等附加组件，拓展设备的加工适配范围；设备底部的支撑腿预留地脚安装孔位，可直接通过膨胀螺栓固定在生产车间的硬化地面上，安装时需保证机架斜向角度与设计值偏差不超过允许范围，避免因机架倾斜角度偏差导致物料输送跑偏，设备两侧预留足够的操作维护空间，方便日常更换辊面包覆层、调整压合间隙、检修传动部件等作业。从设计逻辑来看，这款设备没有采用复杂的数控调节结构，全部压合间隙、张紧力度均采用机械手动调节方式，结构可靠性更高，维护成本更低，适合中小型加工企业的批量连续生产场景，设备的辊组安装座采用长圆孔设计，调整时只需松开安装螺栓即可滑动调整辊组位置，无需复杂的工装辅助，普通设备维护人员即可完成参数调整作业；传动部分的护罩结构预留观察窗口，可在设备运行时观察传动带的运行状态，及时发现传动松动、异常磨损等问题，避免故障扩大影响生产。在实际生产应用中，这类斜置式多辊贴合设备可适配薄纸、塑料薄膜、装饰箔片等多种带状面材的粘贴加工，通过更换不同表面硬度的压合辊包覆层，即可调整压合接触面的弹性，适配从硬质薄材到软质薄膜的不同加工需求，设备的运行速度可通过配套的调速单元调整，匹配上下游工序的生产节拍，实现整条加工线的连续同步运行。
