立式立柱支撑式粘合执行作业机构

　　这套粘合执行作业机构，主要面向小尺寸工件的精准贴合工序场景，常见于消费电子零部件组装、小型五金件粘接、软质基材复合等产线工位，承担待粘合工件的对位、压合、保压的核心执行动作，可直接集成在转盘式组装设备、直线输送式产线的对应工位上，替代人工完成重复性的粘合对位作业，降低人工操作带来的对位偏差、压合力不均等问题。

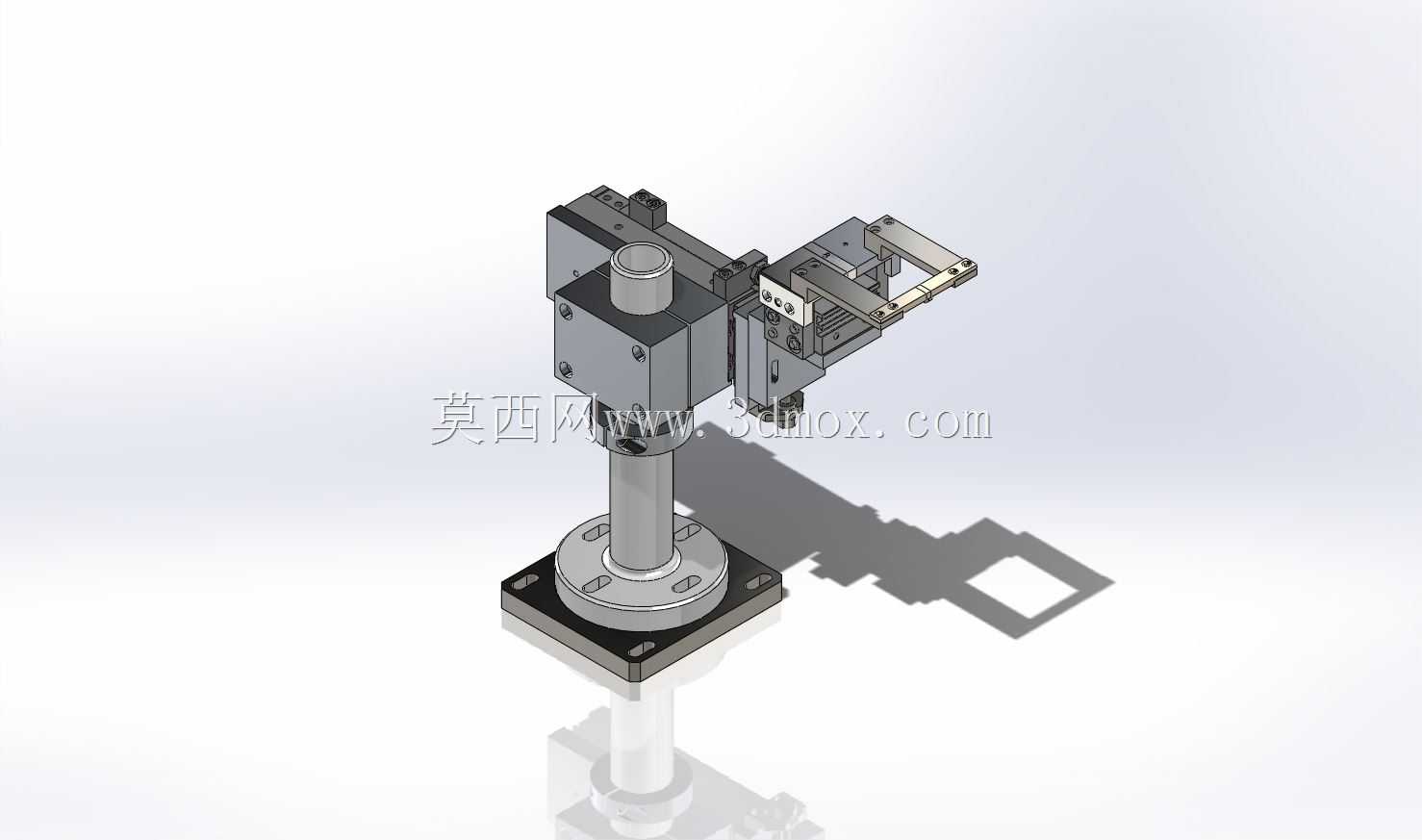

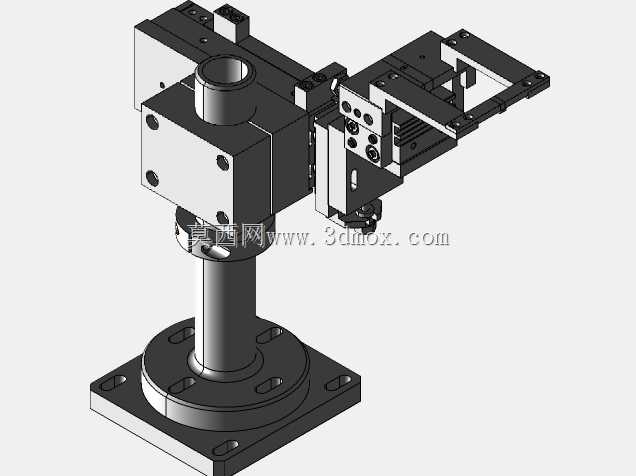

　　从结构设计逻辑来看，整体采用立式立柱支撑布局，底部为方形安装法兰底座，底座上设置多组沉头安装孔，可直接通过内六角螺栓固定在设备台板或者工位安装基板上，安装时需保证底座上平面与安装基准面的平面度公差不超过0.05mm，避免立柱倾斜导致后续执行端的对位偏差。立柱采用圆柱形空心结构设计，既保证了支撑刚性，又可将驱动线缆、气路管线从立柱内部空腔走线，避免管线外露造成的运动干涉、管线磨损问题，适配产线长期连续运行的防护需求。

　　立柱上部集成了Z向升降驱动模组与横向伸出的执行安装滑台，滑台末端为粘合作业执行端，可根据实际工艺需求更换吸嘴、压头、涂胶头不同作业端头；横向滑台采用线性导轨导向，保证伸出与回缩过程的运动直线度，重复定位精度可控制在0.02mm范围内，满足高精度粘合的对位要求。Z向升降模组的行程可根据待加工工件的堆叠高度、工装治具的高度进行适配调整，常规配置下有效行程为80mm，可覆盖绝大多数小型工件粘合作业的高度差需求。

　　设计过程中充分考虑了工位的安装边界，整体横向最大伸出长度为160mm，底座安装尺寸为120mm×120mm，整体高度不超过320mm，不会占用过多的产线安装空间，可在狭小的工位空间内完成布置。执行端的压合力度可通过配套的调压组件进行调节，适配不同材质工件的粘合压力需求，避免压力过大造成工件压损，或是压力不足导致粘合强度不达标的问题。机构的运动部件均设置了硬限位结构，在驱动模组出现误动作时可通过硬限位阻挡运动超程，避免机构碰撞损坏，提升设备运行的可靠性。在实际产线应用中，该机构可搭配视觉对位系统使用，进一步提升粘合对位的精度，也可单独作为手动工装的升级部件，配合简易治具完成小批量生产的粘合作业，结构的模块化设计也方便后期的维护保养，易损部件均可快速拆卸更换，减少产线停机维护的时间。
